这个三维模型怎么建立倾斜的基准面啊？请高手指教一下

designer_tao · 发表于 2012-5-9 09:36

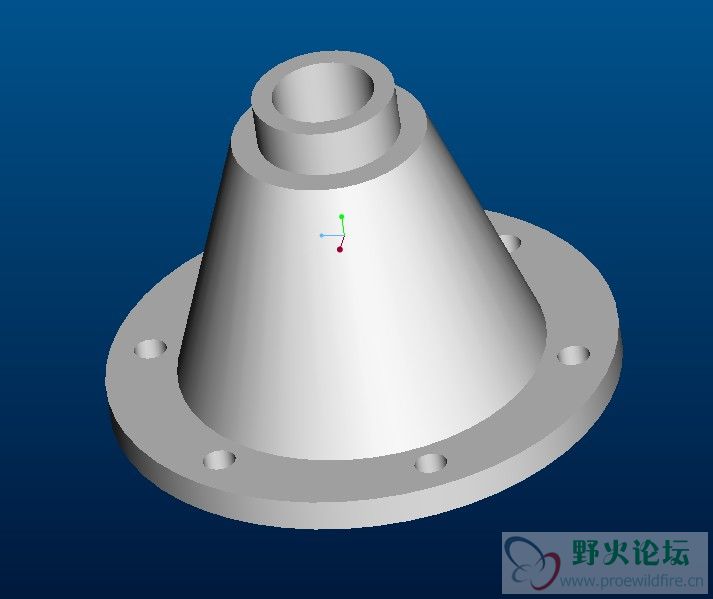

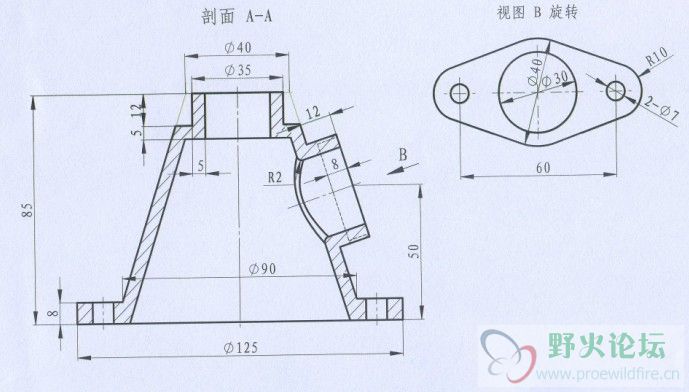

这个三维模型怎么建立倾斜的基准面啊？请高手指教一下。。。

lesliecen · 发表于 2012-5-9 10:47

要建一个轴,再建基准面就行了

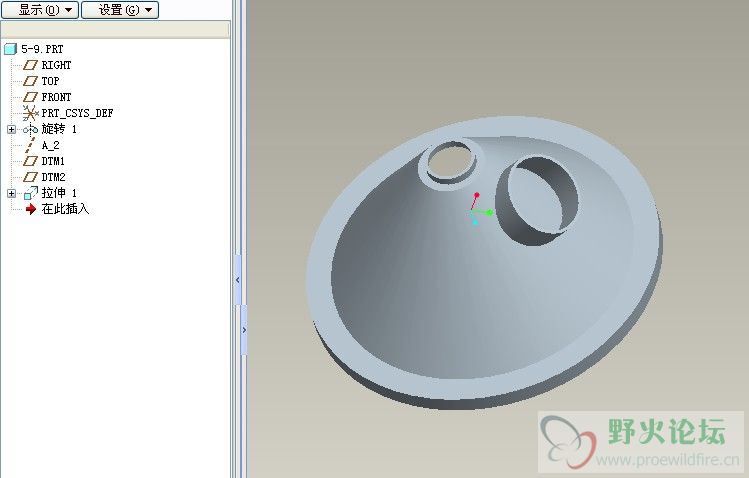

见下图,PROE4.0 M040画

[ 本帖最后由 lesliecen 于 2012-5-9 11:21 编辑 ]

pdc331727426 · 发表于 2012-5-9 11:03

旋转就可以了

designer_tao · 发表于 2012-5-9 12:15

太感谢了、、、

zhaozt081217 · 发表于 2012-5-9 14:38

先见一条斜的基准轴，尺寸要保证，再过这条基准轴的端点建立垂直的基准面。

designer_tao · 发表于 2012-5-9 16:05

能说明白一点吗？说说怎么建立一条斜的基准轴、谢谢

dzc5080 · 发表于 2012-5-9 22:16

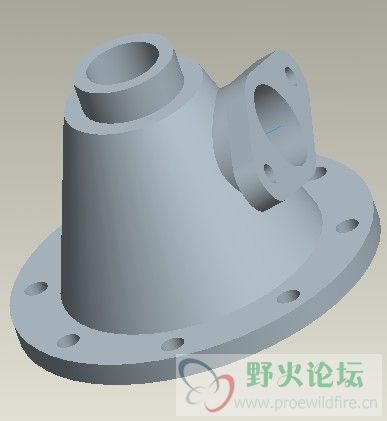

由于给的尺寸不全，大概就是这样了。

[ 本帖最后由 dzc5080 于 2012-5-9 22:26 编辑 ]

w178965792 · 发表于 2012-5-12 08:56

拉伸个斜曲面当基准也行

显示全部楼层 · 发表于 2012-5-12 10:40

提示: 作者被禁止或删除内容自动屏蔽

denggbin · 发表于 2012-5-15 11:58

建个基准面就好了
