这个图画不出来了

simple_zhao · 发表于 2012-5-8 09:44

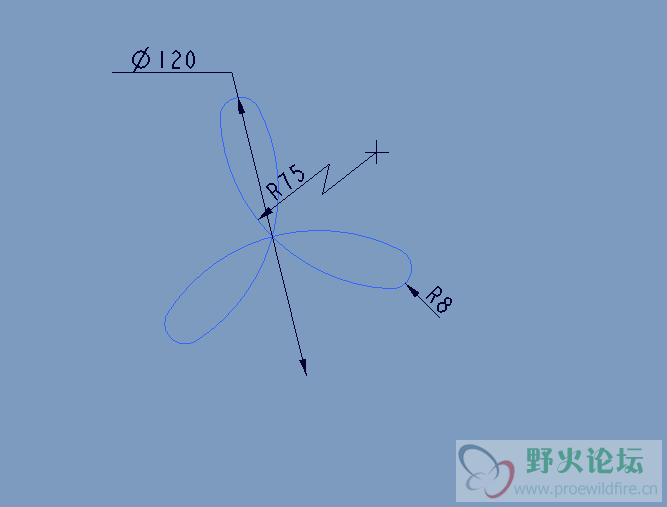

哪位大侠可以帮忙下下面这个图怎么画？谢谢了

willowo · 发表于 2012-5-8 10:46

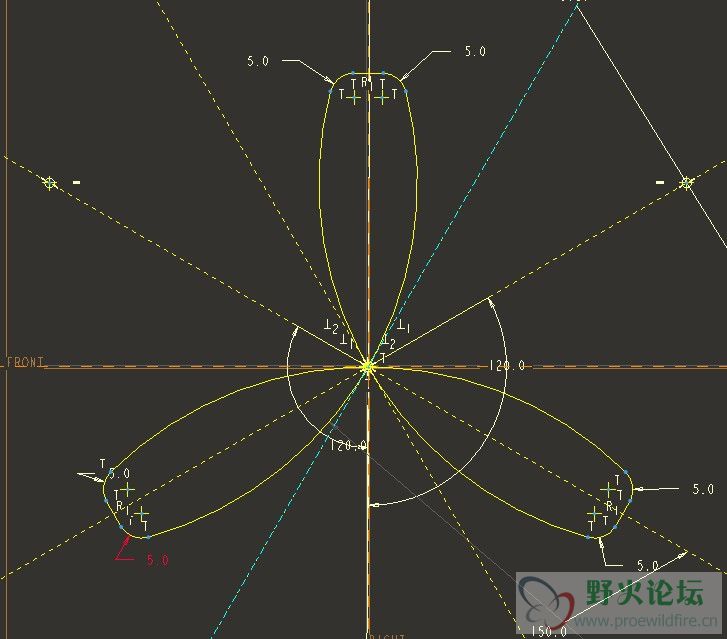

先分析一下，可以理解成一个圆绕另一个圆的中心阵列，但画的时候要做好辅助线。

340047351 · 发表于 2012-5-8 11:04

看看

[ 本帖最后由 340047351 于 2012-5-8 11:06 编辑 ]

spectre007 · 发表于 2012-5-8 11:15

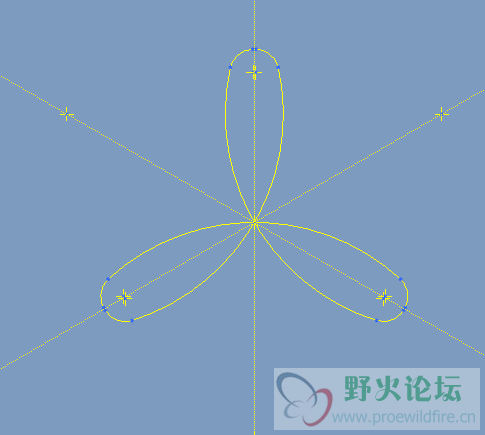

我也来画一个

s2d0001.sec.rar (27.46 KB, 下载次数: 10)

simple_zhao · 发表于 2012-5-8 11:36

可以把尺寸标出来吗？说下具体的步骤吧？

yhvip · 发表于 2012-5-8 12:00

他们画的都不对,不敢放出尺寸来的. 误人子弟. 兄弟我跟你讲要是少了个尺寸.

340047351 · 发表于 2012-5-8 12:30

原帖由 yhvip 于 2012-5-8 12:00 发表
他们画的都不对,不敢放出尺寸来的. 误人子弟. 兄弟我跟你讲要是少了个尺寸.

你凭什么说不对；

[ 本帖最后由 340047351 于 2012-5-8 12:46 编辑 ]

simple_zhao · 发表于 2012-5-8 12:37

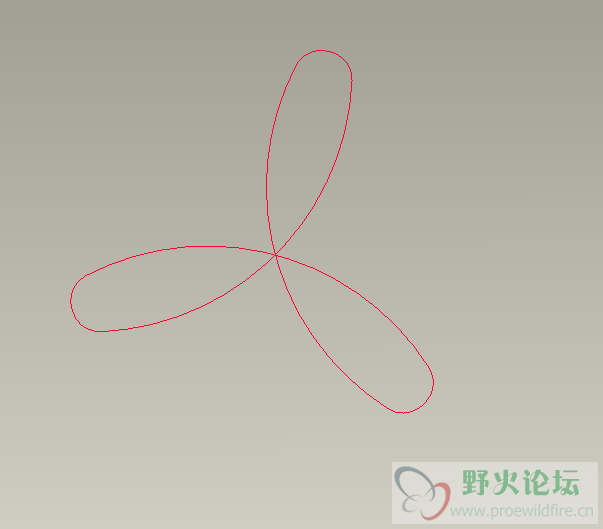

楼上的尺寸标出来了，但是图跟原图不一样了，期待高人的出现。

cooltero · 发表于 2012-5-8 13:49

画出来就看出来了有一个虚约束确实是少了个尺寸

pdc331727426 · 发表于 2012-5-8 14:21

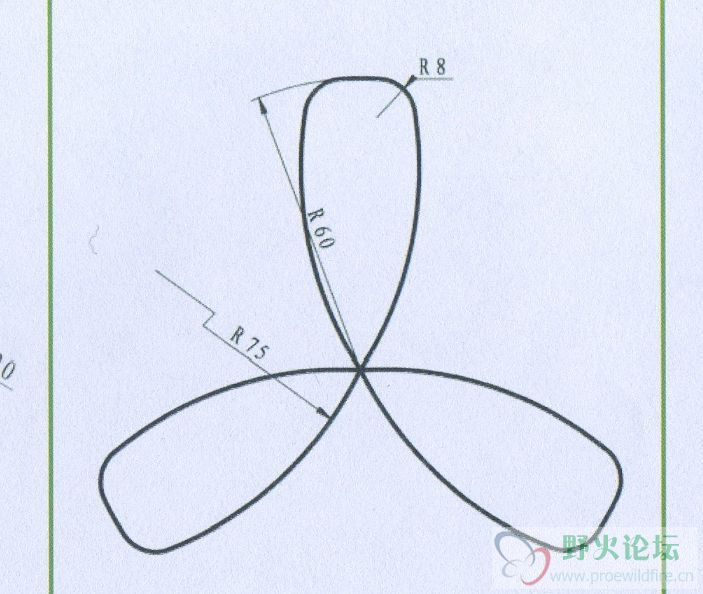

如果以标注为主，那么楼上的都对，如果以图为主，那么那个R8的标注就是标错的
