探讨PROE的“符号”制作和运用！

巨蟹

既然PROE 自身带有.drw   2D出图档！就应该想到一个简单，而又十分重要的问题。那就是投影法“符号”！我不知道为什么PROE的开发团队PTC公司  没有在“文本符号”库里设置有“投影角法”的这些常用 符号！ 让想我一样的初学者 自学者们!困惑了2年之久！！！！在网上也无法搜索到 有关于”PROE符号”有用的相关信息！ 难道你们这帮老前辈 都不搞这些符号？ 你们都去CAD 出图？
你们太不厚道了!!!!!!

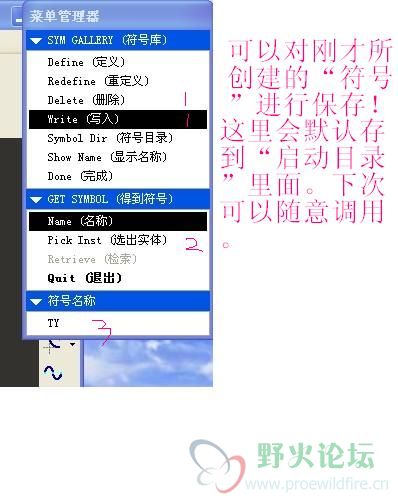

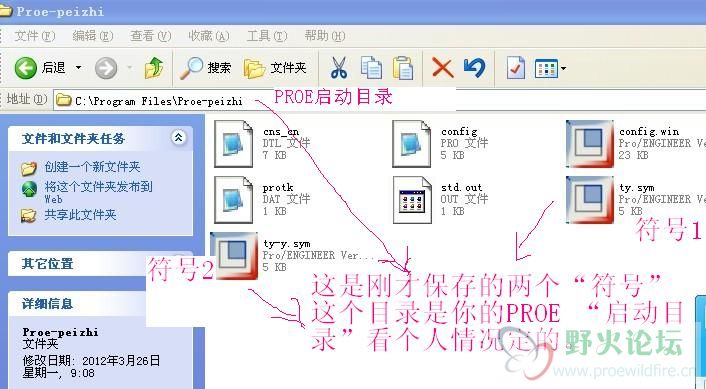

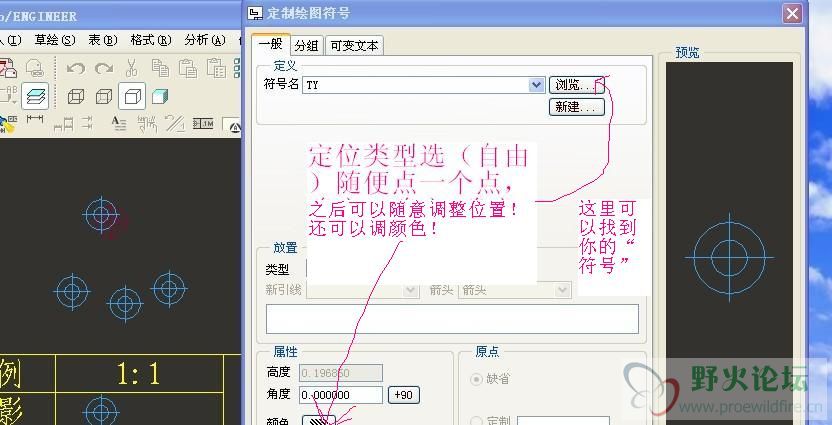

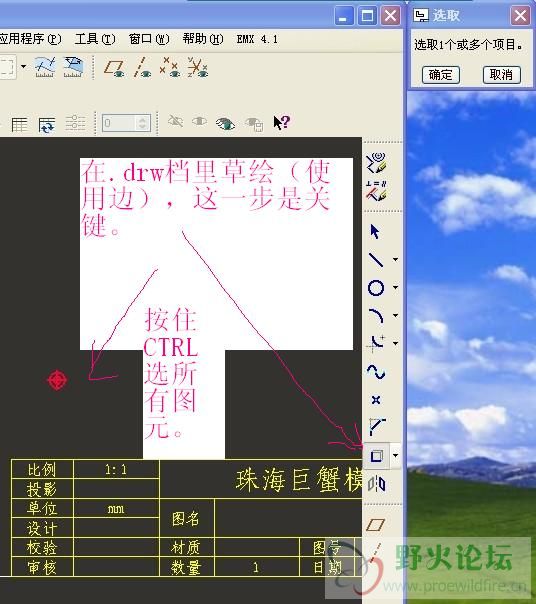

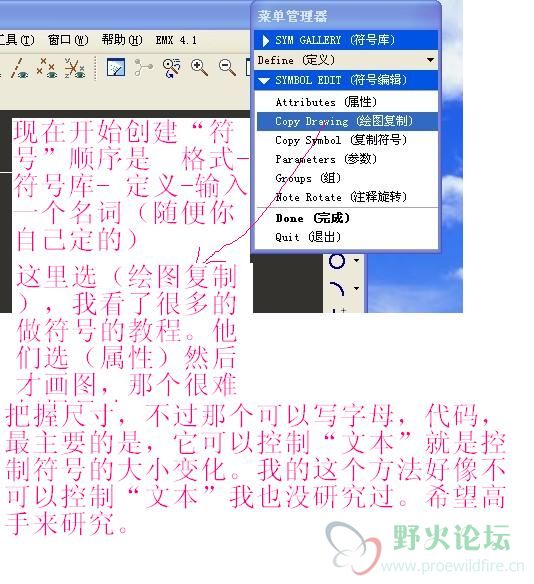

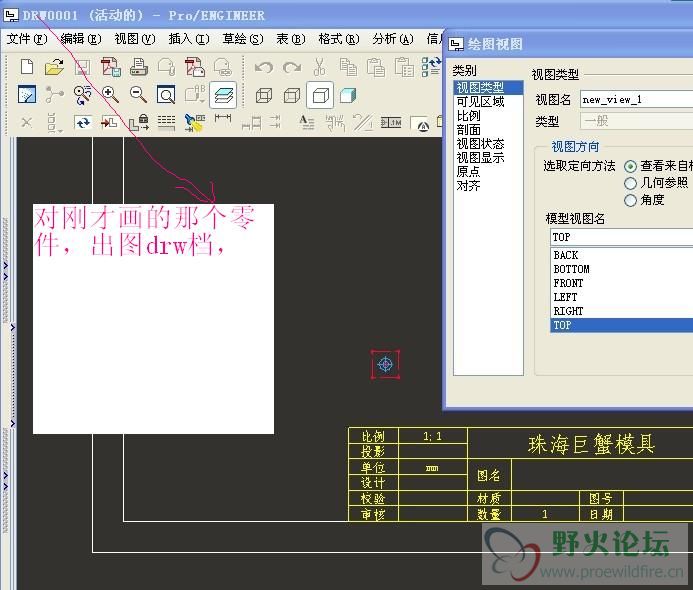

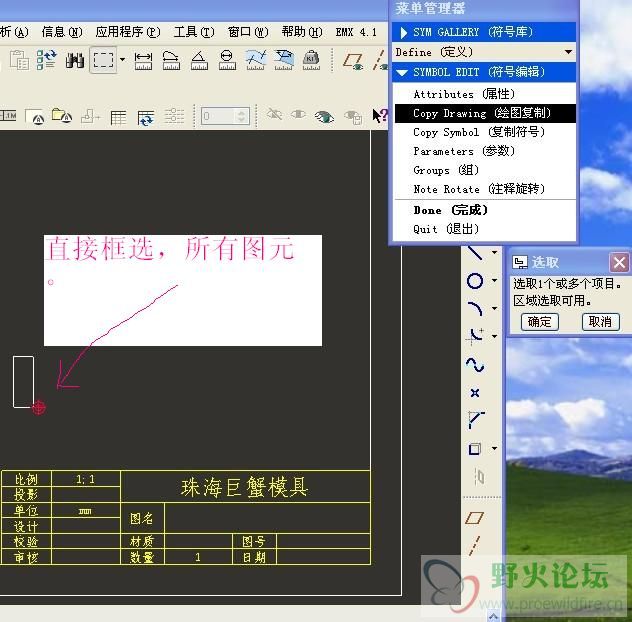

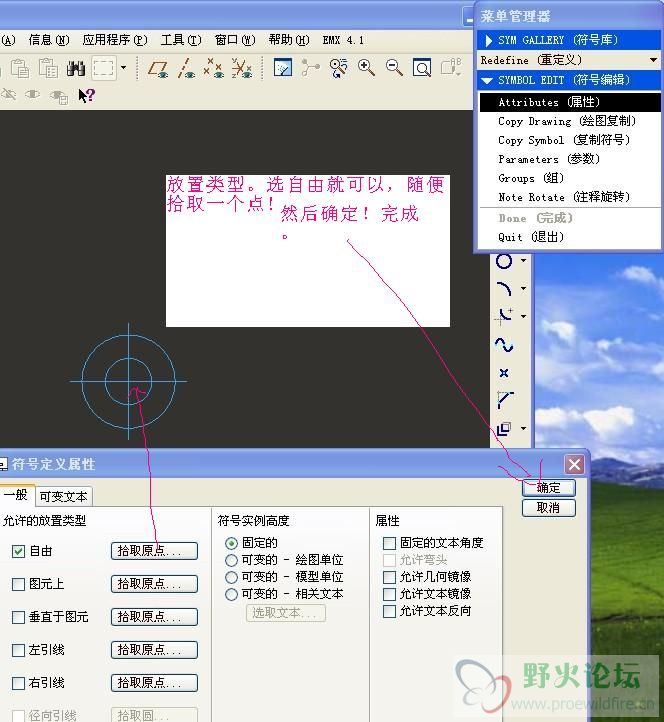

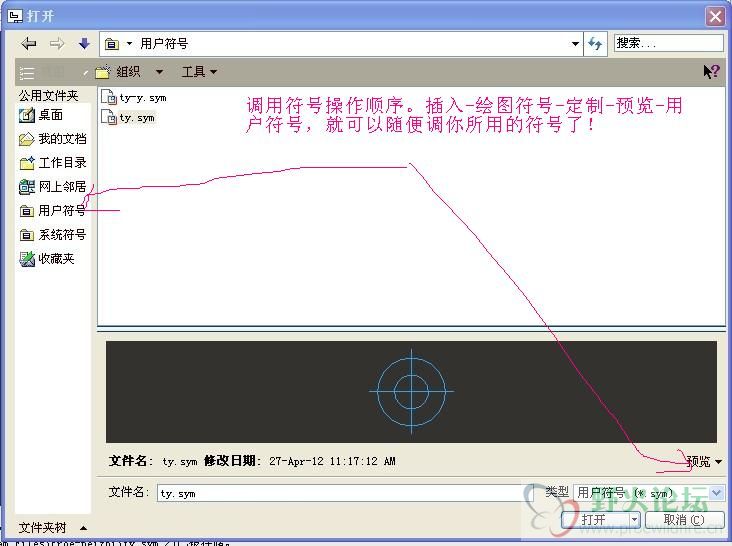

今天在论坛  结合了前辈们的经验！ 我自己搞了一个“第三视角" 的符号”解决了困了两年之久的问题！
但是 这样的创建 和运用！是不完美的！  有很多缺陷的！ 只能滥竽充数！所以希望 高手出来 帮我们这些小弟们 解决疑难杂症！

游客，如果您要查看本帖隐藏内容请回复

[ 本帖最后由 巨蟹 于 2012-4-27 14:33 编辑 ]

xiaoy1989

沙发 这些东西网上可以下的

巨蟹

哪里有得下！？  我没找到啊！

野火

如果你每个图都要用的话就直接绘制到格式文件里

巨蟹

原帖由 野火 于 2012-4-27 20:35 发表
如果你每个图都要用的话就直接绘制到格式文件里

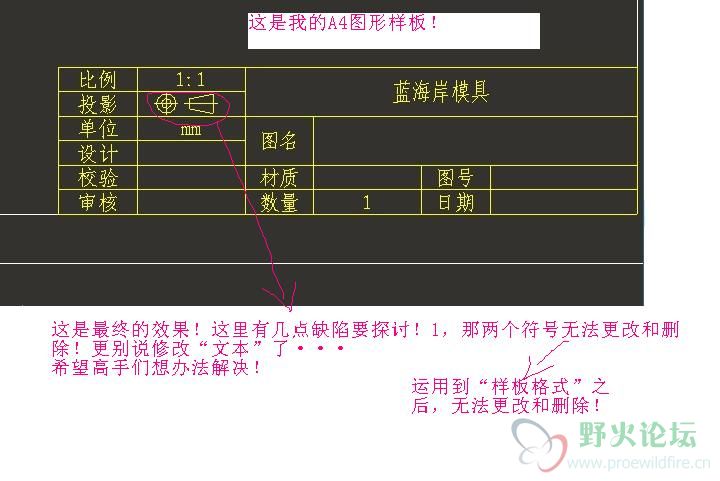

野火大哥！  我是把它运用到了“格式文件”  在“格式文件”里面可以随意 添加  和删除 这些符号！
但是我用做好的格式文件  出零件图的时候！ 调用 比如我的 A4 格式文件   事先添加在“格式文件”里的这些“符号”就无法 删除了···连点选都选不上了！   好奇怪！

野火

格式里的东西在绘图里本来就不让改的，想改的东西在绘图里做

巨蟹

原帖由 野火 于 2012-4-28 20:06 发表
格式里的东西在绘图里本来就不让改的，想改的东西在绘图里做

经过野火大哥的开导，小弟领略一二！  不过 PROE 的绘图！也太烂了吧！ 尺寸无法控制！ 点无法捕捉， 水平，垂直，也无法有效控制！  简直比我有  手笔画的还差劲···真不知道他们当初开发的时候···是怎么想的！？？

8891815

看看什么意思

hebeizhonghuan

还不错，谢谢分享。

whiteyublack

先回复再下吧。
