工程图半剖视图中，对圆直径标注问题！！

luseny73

各位老师好：
　　请教个问题：
　　工程图有时候对工件只需半剖即可，但是对半剖的“圆”尺寸标注出来还是整体直径方式（也就是两边都带箭头）。
　　我想要的就是标注半剖“圆”视图尺寸时只要尺寸边界一侧箭头显示，另一侧无任何标识（相当于把直径从中间打断，只留一半而已）。
　　因为刚学不久，所以请各位老师给予指导。谢谢！！

cag

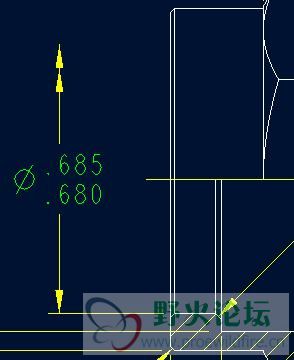

你是想要这样吗？

我是这样做的
双击你要修改的尺寸，在尺寸属性对话框里点“拭除”，

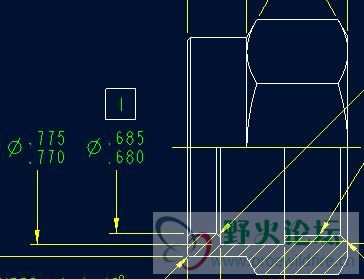

选取你要删除的尺寸界线，点确定关闭尺寸属性对话框，尺寸如下图所示样式



这时候，尺寸界线不见了，而变成了双箭头，如果不想要这双箭头，再选取该尺寸，把光标移动双箭头的顶端，(顶端的小方框处)，单击右键，选“箭头样式“，

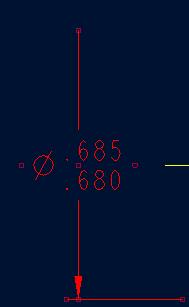

在跳出的“菜单管理器”将箭头样式设为“无”即如下图所示：



再将光标移到没有箭头处的尺寸线的小方框处，按住光标左键拖动，即可改变线长至不显示。如最前一张图。

[ 本帖最后由 cag 于 2008-7-12 19:54 编辑 ]

luseny73

谢谢楼上的朋友帮忙，原来如此简单。 我只想到把箭头样式改成无，却不知道改尺寸属性，晕死了！ 因为是自学，看来proe细节的东西还是差的远了

wlm508

我也谢谢二楼！！！！！！！！！！！！！！！！！！！！！！！！！！！
