令人头痛的基准问题：今天打开前人的设计文档，发现其中一个零件可能是在组件中做的

bridge6021 · 发表于 2012-4-24 11:43

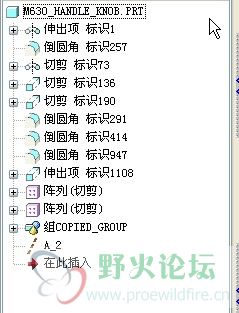

问题：今天打开前人的设计文档，发现其中一个零件可能是在组件中做的，该零件没有基准平面也没有坐标系（没有隐藏，跟层没关系），现要修改其中几个尺寸，系统提示无参照（草绘标注参照显示为曲面并带红点警告，组件里也没看到该曲面）。我想自己建立坐标系和基准面并把它做为第一个特征，然后再修改相关尺寸，该如何操作，请各位给个建议。谢谢！

fszhouboss · 发表于 2012-4-24 14:43

可以发个图上来看下吗？？？试下帮你解决……

野火 · 发表于 2012-4-24 21:37

你在组件里修改吧

ewardlin · 发表于 2012-4-24 21:56

找到曲面F1.。然后自己再建立一个独立的平面坐标……

zxi · 发表于 2012-5-3 15:01

这个在组建里面做的，组建新建零件后没有新建一个坐标系，你把红色箭头拉到最上面，然后新建一个坐标系，然后进入草绘界面，把原来的参照全删掉，参照坐标系，然后修改尺寸
