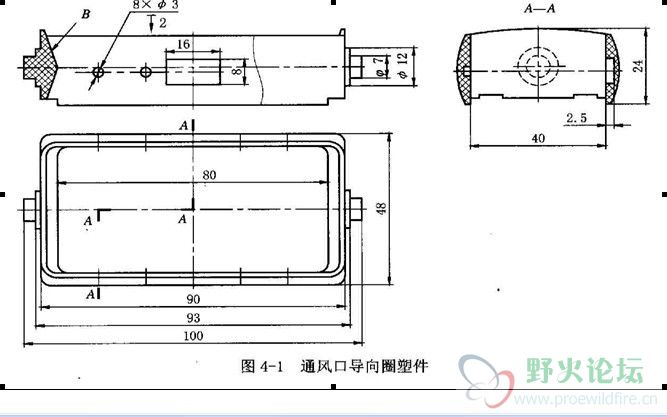

新手画不来这个，求高手指导。（有PRT最好了）

impressing · 发表于 2012-4-12 21:12

handshake

au5037456 · 发表于 2012-4-13 08:36

你这个图好像少了点什么，第一张侧视图里面那个B，应该还有一个局部大样图吧

mqx2713 · 发表于 2012-4-13 08:50

不是少了点，是少很多东西

impressing · 发表于 2012-4-13 09:56

就给了这么点，其他都是自定义的，只需画出大概，主要尺寸符合就可以了。

zhangf5025 · 发表于 2012-4-13 12:38

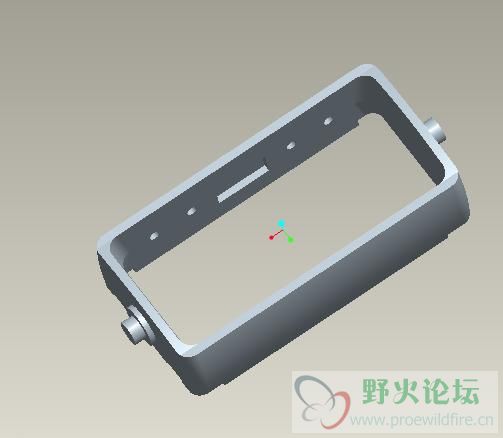

刚画的，不好的话，请见谅！

zhangf5025 · 发表于 2012-4-13 12:41

prt文件

impressing · 发表于 2012-4-13 17:57

还不错呀~可惜我Pro/E4.0的，打不开呀。
你能截你的模型树给我看下吗？我照着画下。

小鱼HB · 发表于 2012-4-13 18:49

哇，不错不错

jiareng · 发表于 2012-4-17 15:10

！上面这位仁兄，有点错误

xjc76137613 · 发表于 2012-4-18 16:06

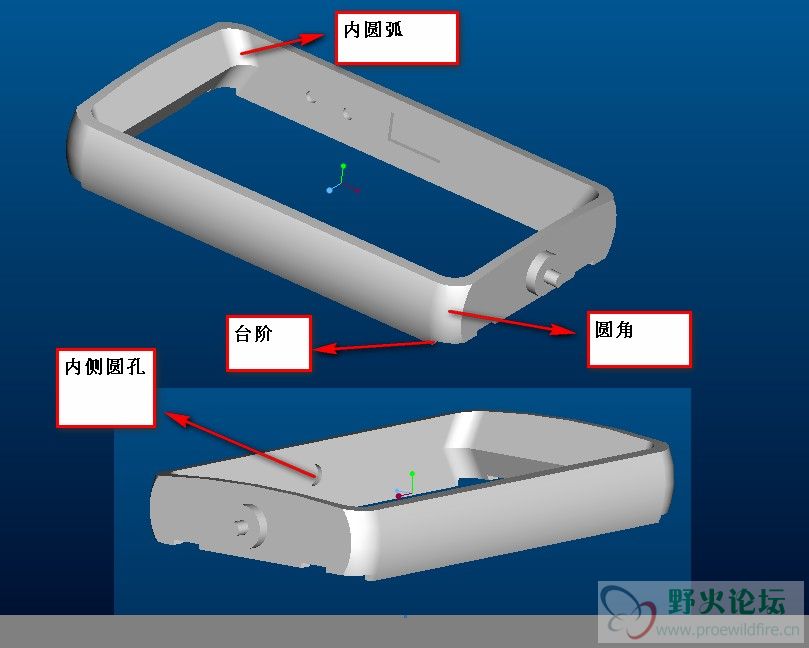

楼主你的图：8个孔跟方形凹槽的位置不明确，内外的圆角不知道，两侧以及中间的阶梯状尺寸没有，左视图圆弧的准确位置也不知道啊。还有你的图是不是反了啊？
