难道这个简单的吊钩用proe建不出？高手帮忙看看

徐锋勇 · 发表于 2012-4-10 11:46

事先说明一下，本菜鸟不是那种一遇到问题就求救的人，是在自己尝试了几天，各种命令后，发觉建的模型都建不好后，才来求助的。望大家给个方向，具体的什么步骤不奢求。

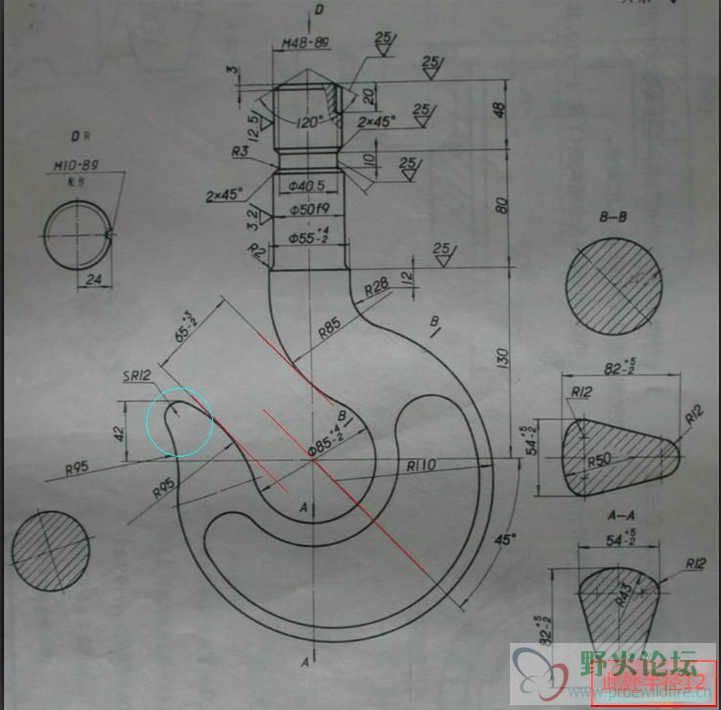

二维图如下：

二维图

只想知道吊钩钩的弯曲部分用什么命令来画才好，最好有高手上图为证更好。稍微解释一下图片，便于高手迅速懂图，钩的下部分弯曲轮廓是相切的，这个我已经能很好地画出来。有两个准确的移出断面图，水平和竖直方向，另外有两个起控制作用的断面图，无具体尺寸。钩的外轮廓弧的圆心在45°角线上。我打了马赛克，以免大家怀疑我打广告。我尝试用混合命令画图，但是感觉不太可能。于是尝试用扫描混合，但是扫描轨迹线如何确定？用样条曲线吗？另外，扫面混合需要把几个关键截面打散成6部分，对于圆在哪些具体位置打散才合适？
很诚心地在这里求教一下，希望大家给个方向，先谢了。

徐锋勇 · 发表于 2012-4-10 12:49

哎，没人

tomjm79 · 发表于 2012-4-10 12:51

貌似很难，研究中。。。

gordon005 · 发表于 2012-4-10 13:40

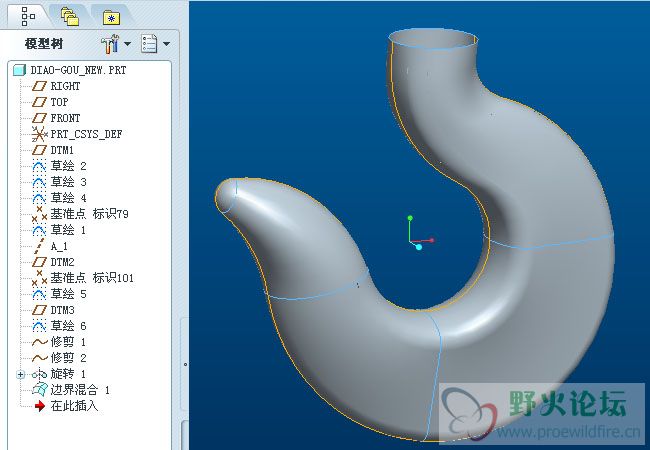

你看看我这个吊钩，我当时根据一个教程来画的，钩尖教程上画的和你的二维图差不多，但是我后来嫌麻烦，我就把钩尖弄得比较简单，教程上是最后倒的圆角好像，记不清了，我刚刚找了下电脑里头，没找到教程，不知道我当时是不是在网上看的还是怎么回事。

beyond20058 · 发表于 2012-4-10 13:41

还需好好学习

gordon005 · 发表于 2012-4-10 13:45

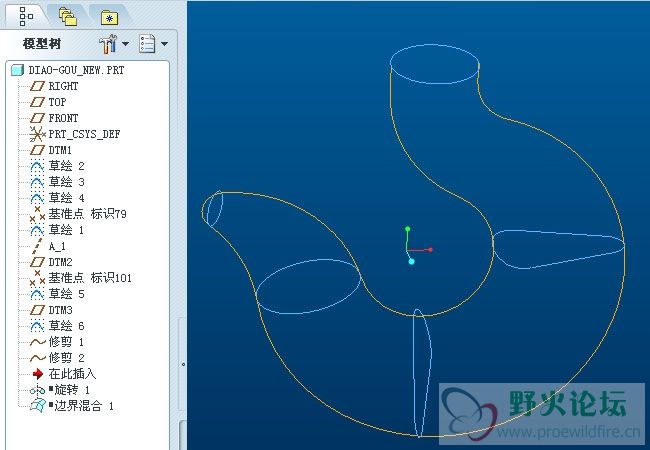

从PNT1到PNT4那段弯曲部分，是先画PNT1到PNT4所在位置的截面图，PNT1-4分别为圆心或者小圆弧的圆心，然后样条曲线连接，然后扫描混合。

yuyu5656 · 发表于 2012-4-10 15:28

尺寸丢失严重，实在画不出来，估计连CAD都出不了2维图

[ 本帖最后由 yuyu5656 于 2012-4-10 15:30 编辑 ]

BoYa_DIY · 发表于 2012-4-10 16:23

我画了部分,没画全

PRT 版本是 5.0 (M100)

diao_gou-test.prt.zip (85.75 KB, 下载次数: 315)
