出图碰到的一些个问题罗列

BiN.YaO

1.*dtl文件中设置tol_display为yes,tol_mode设为nominal后，出图时在模型树里一个特征一个特征的显示尺寸，显示尺寸全部带有公差，如何做到显示时是显示基本尺寸，只对有公差的尺寸再编辑属性添加尺寸（难道吧tol_display设为no?这样需要公差的尺寸就不能显示）？
2.用注释做几何公差，当有两个堆叠时引线不在中间，如何做到引线在中间？
3.无论是转pdf后打印或直接打印，都会歪掉，或者偏小，如何做到打印标准（出图前点放大镜，模式为全部出图，缩放，比例为1或0.94都试过，照样没有）？
4.转成dwg用cad打印出来尺寸颜色很浅，几乎不可见，如何做到直接转cad就可以打印正常（是改8笔吗？也改了啊，你们是设置成多少，转pdf后倒角线能看见吗）？



跪求，野火老大，论坛各路英雄大侠高手前辈大能之仕传授武林秘籍（越详细越好），拜谢了...

ewardlin

直接转成CAD打印出来都是细线的，  CAD打印设置里改线条可解决啊。

BiN.YaO

怎样设置呢？能否讲具体点，我有点笨，谢谢

xfh229

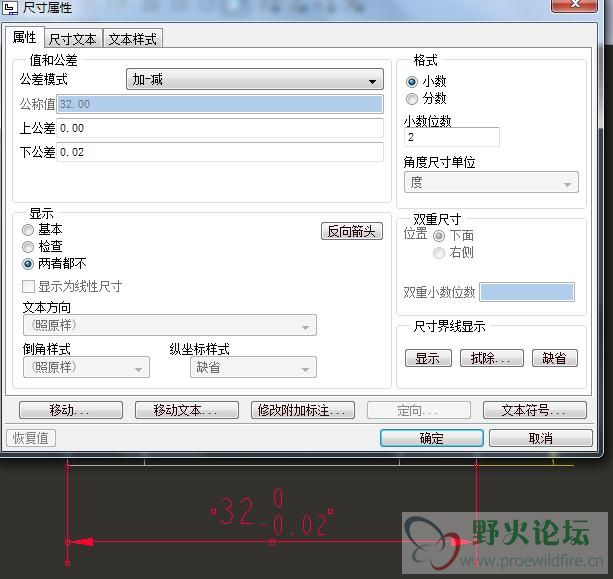

1.双击尺寸弹出个 尺寸属性对话框，把公差模式改成“加减”就可以显示公差
其他的我还不知道，等待高手解答

xfh229

贴个图

lesliecen

1.*dtl文件中设置tol_display为yes,tol_mode设为nominal后，出图时在模型树里一个特征一个特征的显示尺寸，显示尺寸全部带有公差，如何做到显示时是显示基本尺寸，只对有公差的尺寸再编辑属性添加尺寸（难道吧tol_display设为no?这样需要公差的尺寸就不能显示）？
答:tol_display为no,tol_mode为limits,只有这样才会只显示基本尺寸,不显示公差(tol_mode这个只是公差显示的模式),你想要某个尺寸有公差的就在基本尺寸里属性再去添加公差即可,如楼上贴图
2.用注释做几何公差，当有两个堆叠时引线不在中间，如何做到引线在中间？

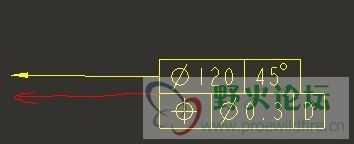

答:只要在属性里在原尺寸下加一个回车,在下一行时,引线就会在中间了,见图2
3.无论是转pdf后打印或直接打印，都会歪掉，或者偏小，如何做到打印标准（出图前点放大镜，模式为全部出图，缩放，比例为1或0.94都试过，照样没有）？

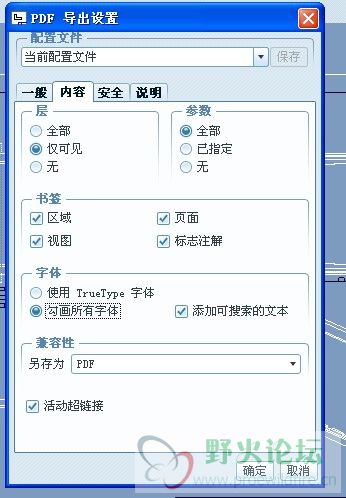

答:你说的歪掉或偏小是指字体还是什么呢,如果是字体的话你试下在转PDF时在内容--字体--勾画所有字体,见图3
4.转成dwg用cad打印出来尺寸颜色很浅，几乎不可见，如何做到直接转cad就可以打印正常（是改8笔吗？也改了啊，你们是设置成多少，转pdf后倒角线能看见吗）？
答:你试下更改颜色,比如黄色,粉色这些浅色的打印出来就会很淡几乎看不见,你试下将颜色改成白色,红色等深色的颜色看看

[ 本帖最后由 lesliecen 于 2012-3-26 09:37 编辑 ]

xfh229

楼上的好具体啊，牛人

BiN.YaO

首先谢谢你们。
1.如果把tol_display设为yes我讨厌一个一个尺寸去改公差，尺寸太多了，改为no，是显示基本尺寸但同样的属性里就不能设公差了。如图1
2.我要的效果 如图2红色显示
3.打印偏小是图纸整体比例缩小了
4.我想应该是proe设置的笔在cad里面偏细，我在cad里把线宽调大就能显示
能帮忙解决吗？

[ 本帖最后由 BiN.YaO 于 2012-3-26 22:20 编辑 ]

lesliecen

tol_display改为YES
这样才能让你图2中不会显示灰色,这点好像必须的这样去更改,这个选项选了YES是表示你可以使用公差,选了NO就会显示灰色,不让你使用公差,与你一个一个更改没关系的
打印偏小的问题,会不会是你的图纸本来就比A4纸大,打印时它自动缩放了?打印的问题我做的比较小,所以不是非常的清楚,一般我都1:1转到CAD里去弄

BiN.YaO

恩，关于打印的问题还有一个疑问，就是您转cad的时候用cad打开后就可以直接打印吗？还是要再改线宽，比如粗实线细实线中心线之类的，我现在proe出图后转cad打印还要再弄线条粗细，连尺寸线也要改，真的麻烦死了，哎...
