请问下着东西怎么画

ding17 · 发表于 2012-2-28 15:41

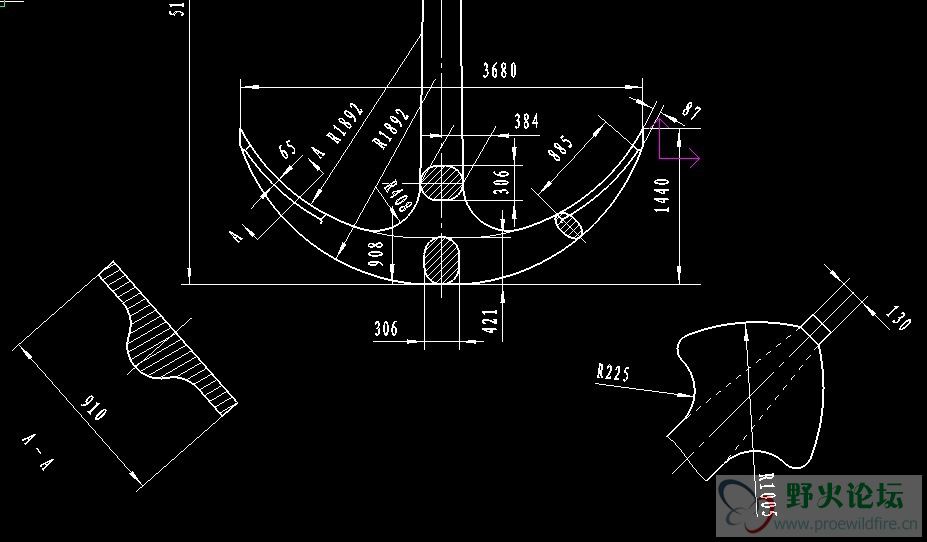

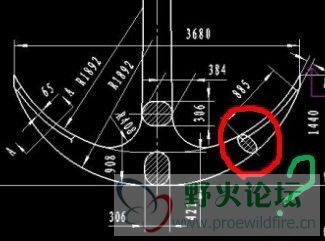

我是个新手才开始学PRO/E。请大家指点下，最好教下怎么做.我最主要是不会画下面那个半月形的带圆周的2个钩子。

[ 本帖最后由 ding17 于 2012-2-29 09:36 编辑 ]

ding17 · 发表于 2012-2-28 15:42

最后个图是大楷形状

喜发财 · 发表于 2012-2-28 19:28

等高手才能讲解了

BoYa_DIY · 发表于 2012-2-28 21:44

楼主可以搜索论坛里"吊钩"的相关帖子,参考一下

楼主能将 CAD 文件一并发上来吗 ? 现在的截图貌似缺部分尺寸,如有的截面尺寸不全


[ 本帖最后由 BoYa_DIY 于 2012-2-29 08:59 编辑 ]

ding17 · 发表于 2012-2-29 09:34

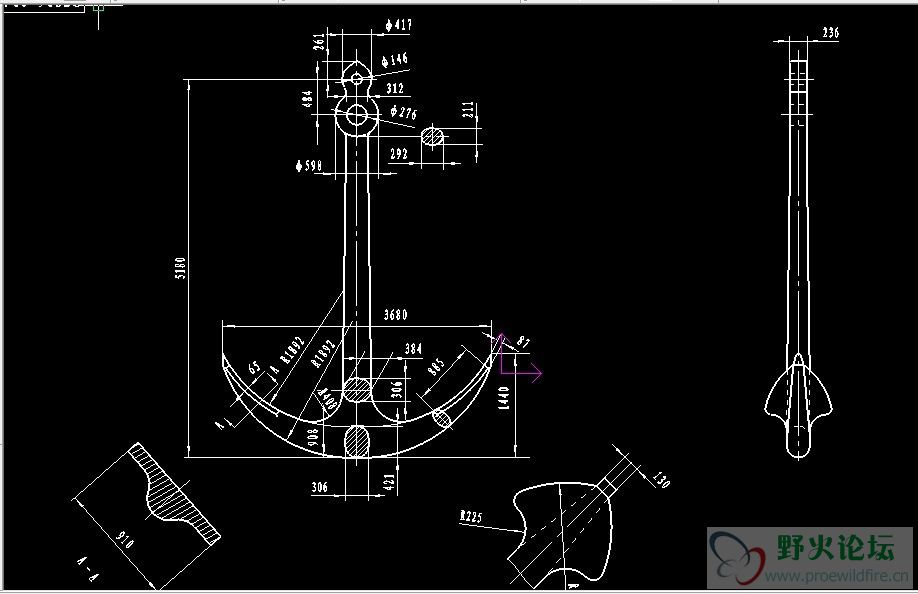

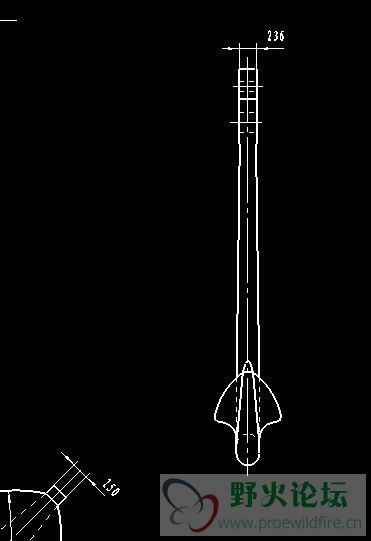

那地方没尺寸。还有这是没上传的图

ding17 · 发表于 2012-2-29 09:37

请大家多多指点把。谢谢

BoYa_DIY · 发表于 2012-2-29 10:54

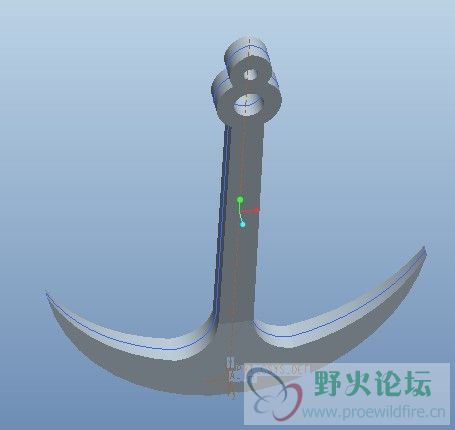

根据楼主的 CAD 贴图，倒贴回 CAD 中估算了一些细节的大致尺寸，并在此基础上初步草绘一下，不知道能否对楼主有帮助。

时间关系，否则在细化一下......

附上 IGS 文件

ship_anchor_template.rar (9.75 KB, 下载次数: 15)

[ 本帖最后由 BoYa_DIY 于 2012-2-29 11:25 编辑 ]

ding17 · 发表于 2012-2-29 11:35

只有草绘吗？能做出模型看下好吗？

BoYa_DIY · 发表于 2012-2-29 16:36

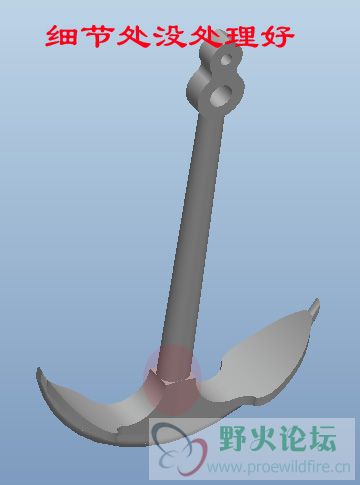

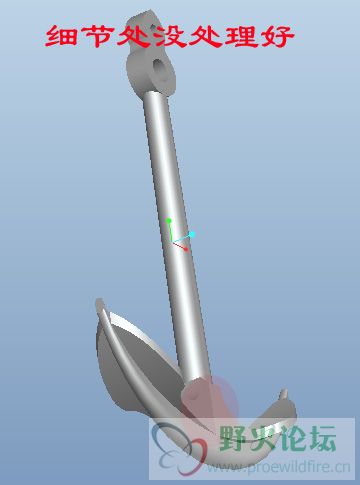

初步画了一下，比起初想象要复杂一点。画了个初步的东西，细节处没处理好

待有空再仔细琢磨完善


[ 本帖最后由 BoYa_DIY 于 2012-2-29 16:38 编辑 ]

ding17 · 发表于 2012-2-29 17:08

你和我画的差不多但这东西细节很重要。下面的月形钩子，上下都是有R倒角。连接处也很自然向2边弯曲，R逐渐减小，直到钩尖。
你和我画的差不多，因为主要是求这东西的重量。所以细节很重要。请专家们指点下。
