求助，这个DOME如何画呢，有JPG、PDF、DWG，都已上传。

liweiproe

最近做的工作，天天都是画这个，用CAD画都累死了，所以求个PART档

总体上来看，这个图就是个大锅（我们叫DOME）平分为4等分。然后在每个等分上再开一些孔（孔的尺寸变化最频繁，圆的，方形的，。。。。各种都有）
希望每个尺寸基本都可以调整，因为我们需要不断地改变各个尺寸，尤其是小孔的尺寸一直变化。（总体外径也会变，但比较少）
我们要求孔与孔之间的间距最小为8，是为强度考虑的。孔与任意的边沿最小边距也是个变量，一般是15左右。在满足以上的基础上，能在DOME上开尽可能多的孔。下面请看附带的图吧。

压缩包里是CAD档案。

liweiproe

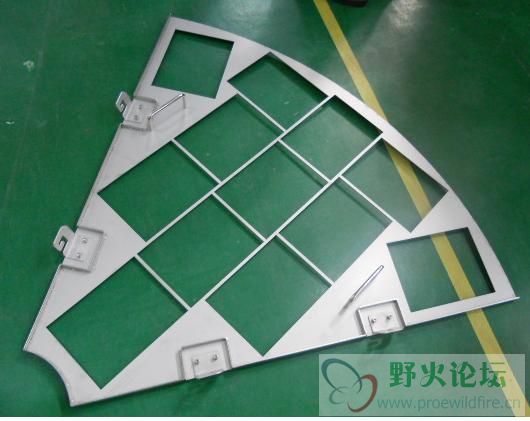

附加一个可以参考的实际样子的DOME的一片，注意了，我要的是球面的，而我这里附的图是平面的，这只是个参考，给大家个印象。
先谢谢了。

古书生野火

光学治具吧！镀膜用的。哪个厂啊。

liweiproe

原帖由 古书生野火 于 2012-2-24 10:08 发表
光学治具吧！镀膜用的。哪个厂啊。

好眼力啊，就是光学镀膜的治具，日。本的公司。
每天重复这个工作，看得眼睛疼，所以弄个模型来，以后改下转为2维多好啊

古书生野火

你是要画治具，还是托盘架啊！用PRE阵列应该很快的。

古书生野火

日东光学

liweiproe

原帖由 古书生野火 于 2012-2-24 10:15 发表
你是要画治具，还是托盘架啊！用PRE阵列应该很快的。

怕你误解我的意思哦，因为我们说治具和托盘架可能不是一个概念。所以，我想要的是1楼给出的平面图的PART档三维文件。
另外，不是日东光。。。。不能说哦。图纸上的名字我都擦了，担心说我泄。密啥的。，

这方面交流可以短信息

liweiproe

原帖由 古书生野火 于 2012-2-24 10:15 发表
你是要画治具，还是托盘架啊！用PRE阵列应该很快的。

是要阵列，但阵列的界限我无法搞定，不会曲面呀。。。。

liweiproe

怎么没人来帮帮忙呢。

meilun

这个其实是简单，还是多看一下基础，再画吧！
