在工程图中隐藏某一特征如何操作

q3552699 · 发表于 2011-12-20 10:02

在工程图中，创建两个一模一样的图形（分别命名为A和B），现我想将A中某一特征（C）隐藏掉，而B不会出现C特征隐藏掉现象，我该如何操作。

威廉 · 发表于 2011-12-20 11:25

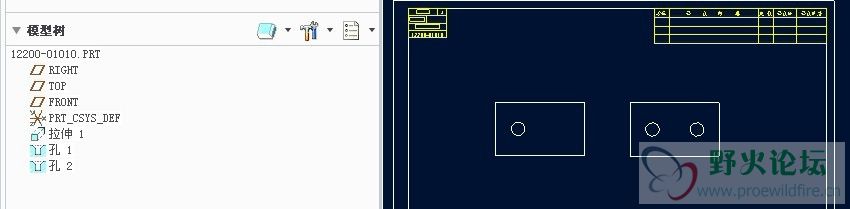

是不是象这样的效果
你可以用族表的方法做

凄月★狼魂← · 发表于 2011-12-20 13:40

视图管理器 → 简化

q3552699 · 发表于 2011-12-20 14:16

回2楼
用了族表的方法，只适用于子零件，对父零件不起作用。

另谢谢您的回复。

[ 本帖最后由 q3552699 于 2011-12-20 14:18 编辑 ]

q3552699 · 发表于 2011-12-20 14:19

回3楼
能详细讲说一下步骤吗？

q3552699 · 发表于 2011-12-20 14:49

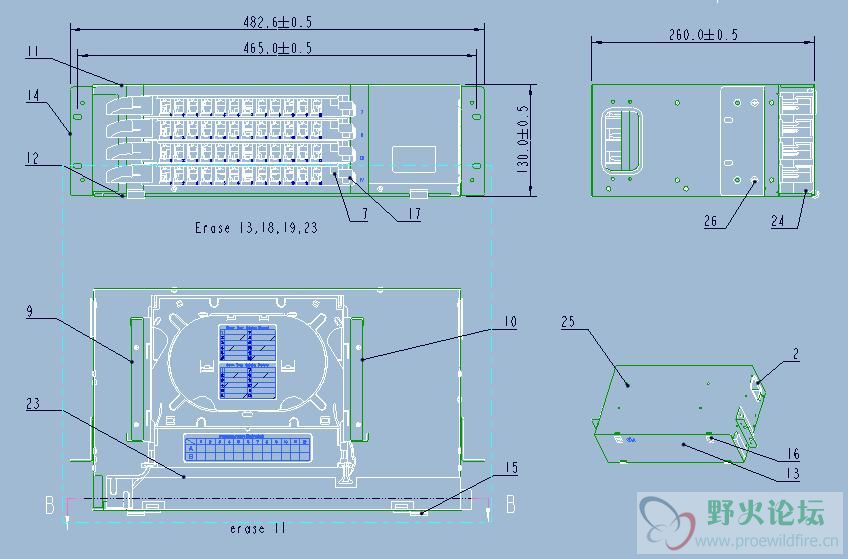

如附件所示，我想让轴测图中的13#元件在主视图中隐藏掉，这个动作该如何实现。

野火 · 发表于 2011-12-20 20:30

元件显示里设置
proe 5.0 工程图里如何隐藏某一视图里的某一个零件
http://www.proewildfire.cn/thread-35010-1-1.html

ouyangpan911 · 发表于 2011-12-21 02:04

恩谢谢高手了又学了一招

a46175812008 · 发表于 2011-12-21 08:58

有点像ODF盒

q3552699 · 发表于 2011-12-21 09:07

谢谢管理员
