怎么设置使孔的尺寸标注出来

xfh229 · 发表于 2011-12-18 18:23

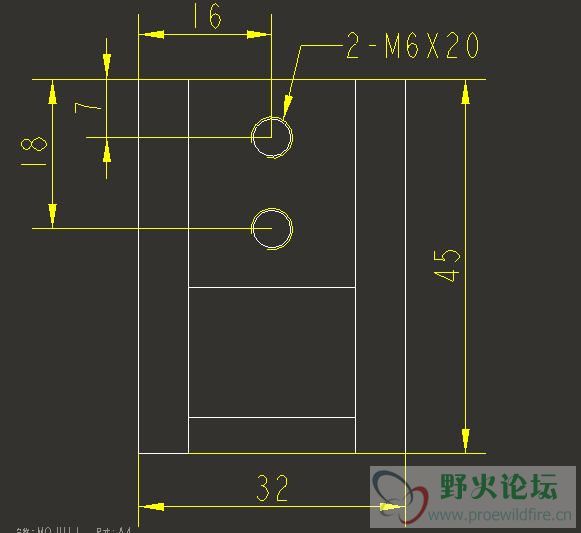

图上的“2-M6X20”是我用注释标的，
在零件的表面上打了2个M6的孔，深20，出工程图标注时该怎么操作使孔自己标注出“2-M6X20”，而不用注释标注
如果打的是M8的也相应的产生2-M8X20，各位前辈们帮帮我这菜鸟

野火 · 发表于 2011-12-18 19:44

没你想要的设置

xfh229 · 发表于 2011-12-18 20:04

公司老板说应该有的，我就试着问下，既然老大都这么说了，我只能放弃了。。。

flyfishrxh · 发表于 2011-12-19 08:17

找到你软件加载的ISO.HOL文件。如果你没有配置过config.pro文件里的：
         !设置孔表文件的目录（即，打孔的标准文件）
         hole_parameter_file_path E:\RenXH\proeFile\Proe_format\hole
那你的ISO.HOL文件就加载的是你安装中的ISO.HOL。
   把你的ISO.HOL文件用记事本打开，找到CALLOUT_FORMAT，默认情况下此参数后面没有定义过。然后将此处修改成
CALLOUT_FORMAT    &Metric_size <CTRL-a>x<CTRL-b> &Thread_Depth
此处修改的是你螺纹注释的内容。标注时显示注释就和你图示的标注效果一模一样了。

威廉 · 发表于 2011-12-19 08:30

这玩意好用吗？去试试看

qqharlem · 发表于 2011-12-19 13:54

如果我画三个孔呢,五个呢也会自己显示出来吗,这个软件没你想得那么智能

lqiang84 · 发表于 2011-12-19 14:53

先标注孔的尺寸，在选中标注的孔尺寸，右键属性的尺寸文本中的前缀和后缀中进行更改就OK

xfh229 · 发表于 2011-12-20 11:11

怎么找到孔表文件的目录？

xfh229 · 发表于 2011-12-20 11:30

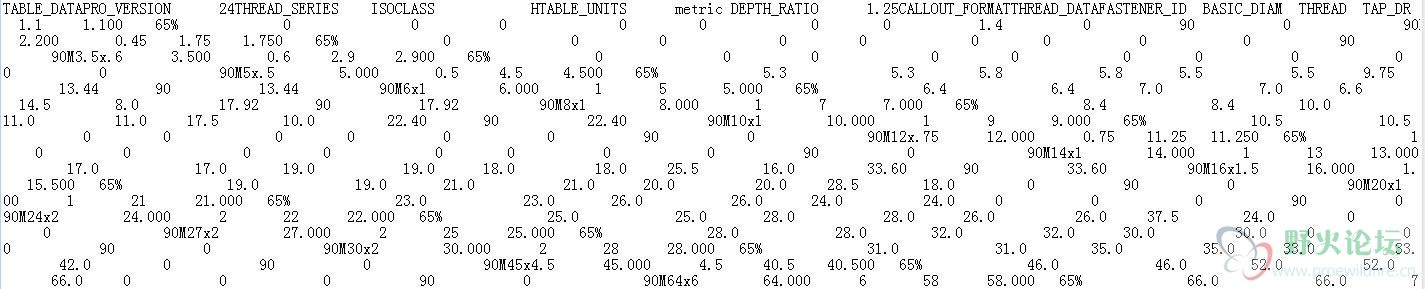

打开ISO.HOL后怎么是这样的，没找到“CALLOUT_FORMAT”

jackren66666 · 发表于 2011-12-21 14:38

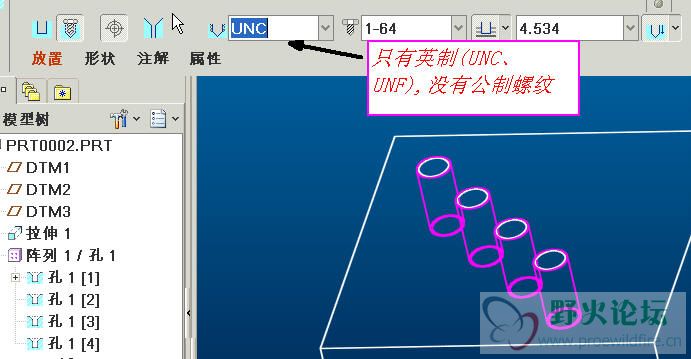

不知道为什么我的软件中没有公制孔(ISO螺纹孔)？

是哪个参数设置错误了呢？请大侠指教。

注：我用的是公制的单位，用公制模板生成零件的

[ 本帖最后由 jackren66666 于 2011-12-21 15:19 编辑 ]
