在proe中自动实现电路板装配图（实物对比）

zhangran888 · 发表于 2008-6-30 09:40

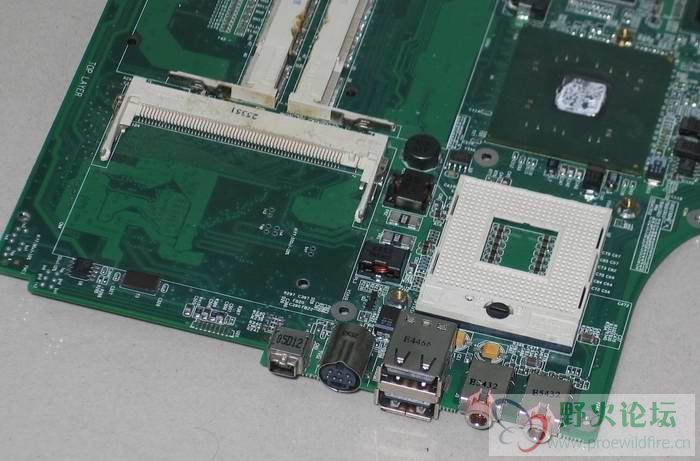

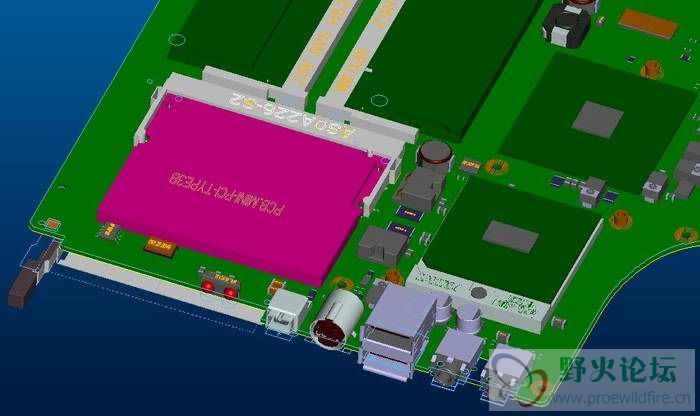

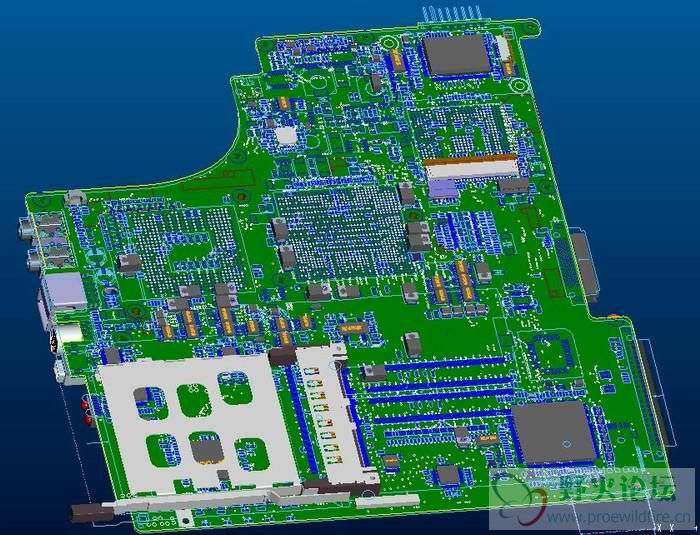

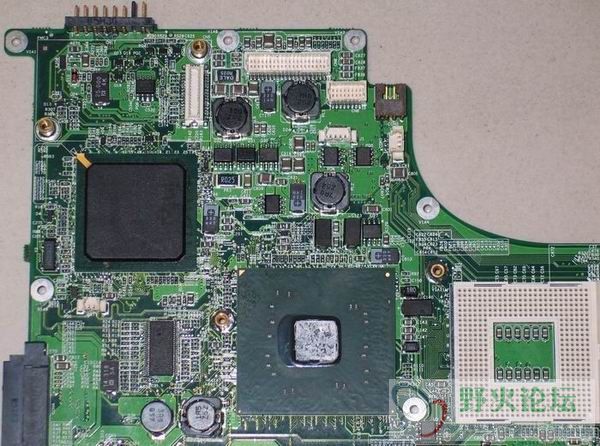

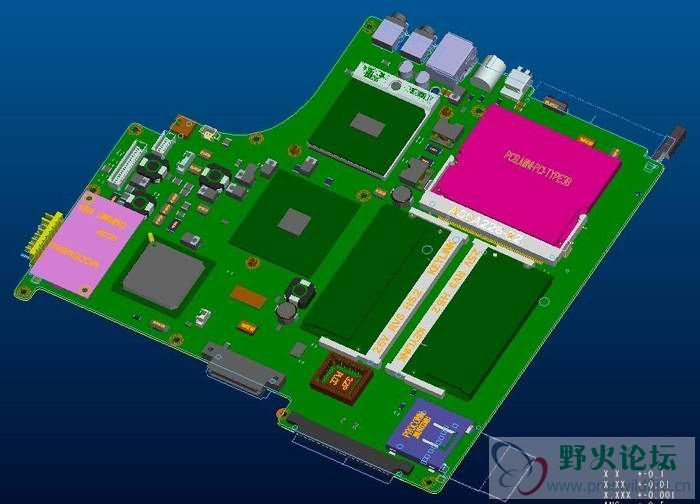

大家好！前不久发布的《在proe中自动实现电路板装配图》，有很多朋友对此质疑，我已经概要了该方式实现的方法，其实电路板的设计软件都有转成IDF的专用格式，都是EMN和EMP文件，并不是大家所常用的IGS或者step等文件，我在刚开始使用是，发现很不稳定，中间或多或少存在电子文件转出时的问题，导致失败，但在这段日子的磨合，基本已经成熟，在导入过程中。为了更有说服力，我上次只是放了张小图，这次把实物和proe抓图体现出来！
1.一般ECAD（一般去做电路布局设计的软件都通称ECAD）下完成PCB的layout
2.在ECAD下將此layout export成IDF檔(包含*.emn及*.emp檔)
3.在Pro/E中使用Pro/ECAD讀入IDF檔(包含*.emn及*.emp檔)
4.Pro/ECAD自動按IDF檔之內容自動呼叫電子元件的3D model自動放置在正確的位置上
