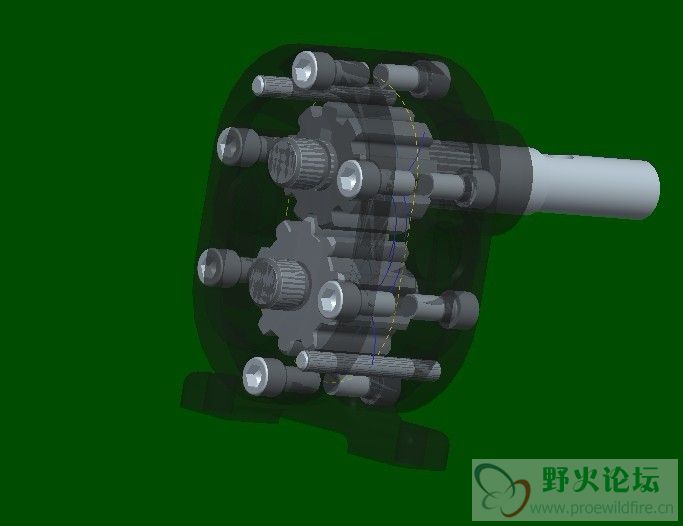

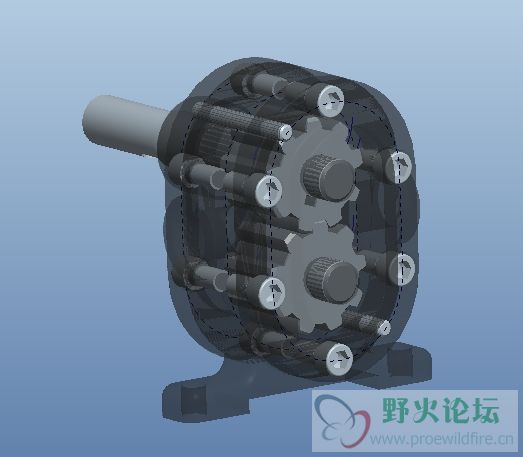

proe 5.0 做的齿轮泵

xs_90 · 发表于 2011-12-4 01:32

back-cover-pump.prt
base-pump.prt
front-cover-pump.prt
chi-lun.prt
gear---chi-lun-zhou.prt
这几个超过大小限制整不上来……
要的话我再单发吧

yun0336wu · 发表于 2011-12-4 07:58

   图示的这台齿轮泵的齿型不正确，这样的齿型不可能获得工业用压力油泵预期的的正常高压！

   如果此组件仅仅是习作也就罢了，若是拟供排产，是不会有好结果的！

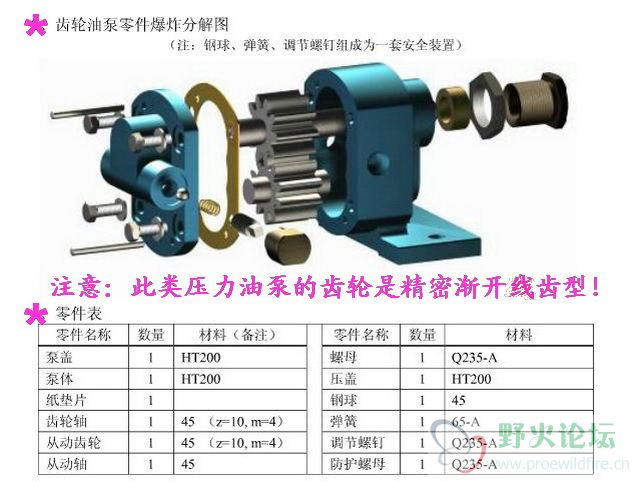

   齿轮油泵的组件分解图：

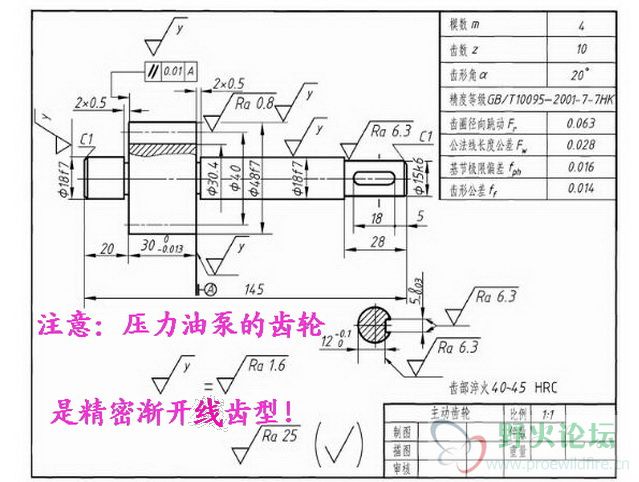

   齿轮油泵主动齿轮的正规生产工艺图：

[ 本帖最后由 yun0336wu 于 2011-12-4 09:17 编辑 ]

xs_90 · 发表于 2011-12-4 11:40

额……偶还没入门

xs_90 · 发表于 2011-12-4 11:54

这个行么…

yun0336wu · 发表于 2011-12-4 12:15

原帖由 xs_90 于 2011-12-4 11:54 发表
这个行么…

你的齿轮不行，齿型不正确，渐开线齿廓不合格！
仔细观察就可以看出，此齿轮副二者啮合的齿顶与齿根关系错误，间隙巨大，估且不究其齿型的轮廓，仅就其齿顶与齿根的间隙问题，就不可能建立合适的压力……！

无妨的，刚接触此类泵种，作图有点偏差不会影响你在专业领域中的学习进步。重要的是，建议你弄明白齿轮泵建立压力的基本原理，以及渐开线齿轮的正确成型要点。
关于“工业机械齿轮的渐开线齿廓”问题，是工科学生的基础课程，在《机械零件》（《工程力学》三部曲之一）和《机械制图》都有交待的。你应该学过的呀！

[ 本帖最后由 yun0336wu 于 2011-12-4 12:26 编辑 ]

xs_90 · 发表于 2011-12-4 12:21

正在学，谢了……

白馥雅 · 发表于 2011-12-4 18:40

有他的工程图吗？？？

野火 · 发表于 2011-12-4 19:12

不要分零件传，直接把文件夹压缩分卷传上了，或者发到我邮箱，我来传，谢谢

H_XRUN · 发表于 2011-12-5 13:04

对这方面我是一窍不通的啊

野火 · 发表于 2011-12-5 21:30

打包发个邮件也不会吗
