四个侧面均呈燕尾状连接的两个零件是怎么装配在一起的——也算炼一下思维

BoYa_DIY · 发表于 2011-11-19 20:16

想起以前的一个视图题目，用 Pro E 画了一下，虽然很简单，但有点意思。

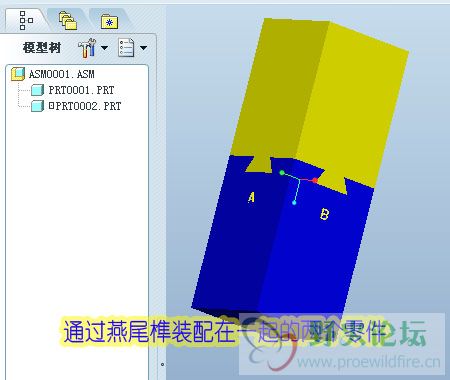

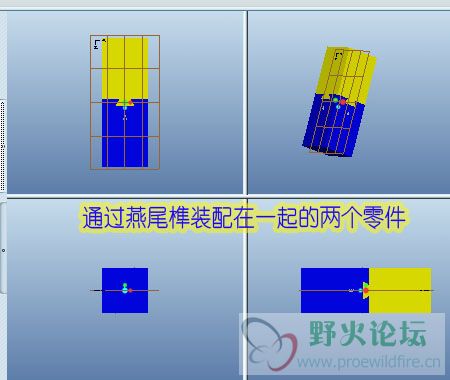

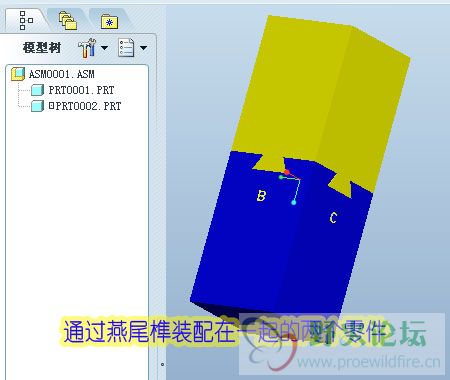

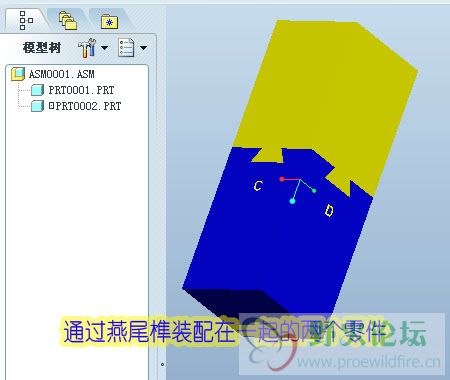

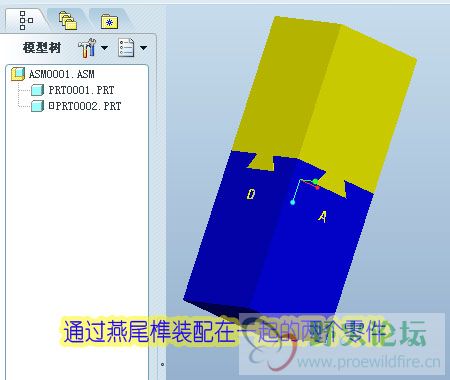

我把装配图发上来，感兴趣的朋友，试试两个零件是怎么装配起来的。
题目大意是：两个横截面均为正方形，通过燕尾榫连接在一起，在四个侧面均能看到一对配合在一起的燕尾。


[ 本帖最后由 BoYa_DIY 于 2011-11-19 20:28 编辑 ]

wujing · 发表于 2011-11-19 21:01

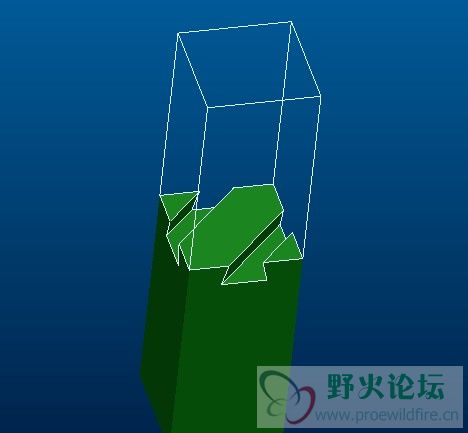

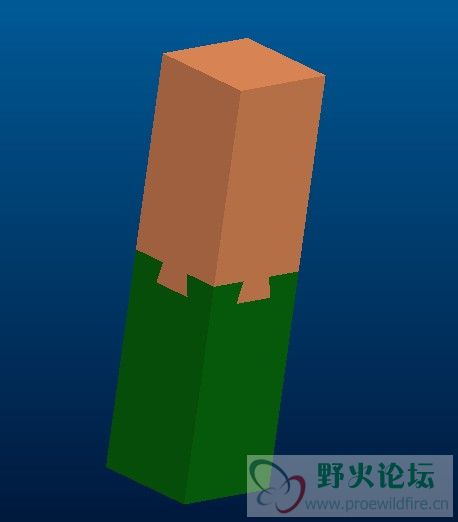

不知道是不是这样

BoYa_DIY · 发表于 2011-11-19 21:14

原帖由 wujing 于 2011-11-19 21:01 发表
不知道是不是这样
116285
116286

正是这样。

看来是题目太简单了。

谢谢支持

君子爱柴 · 发表于 2011-11-19 21:15

sunyanwei · 发表于 2011-11-20 09:50

厉害

zhanghaijian92 · 发表于 2013-6-4 20:52

支持一下吧！

fjs2008 · 发表于 2013-7-25 14:06

呵呵，受教了！！

拿拿斯 · 发表于 2013-8-8 11:41

呵呵，受教了！

tiger_pan · 发表于 2015-1-6 15:36

呵呵，受教了！！

yachuntan · 发表于 2015-2-9 11:30

脑筋急转弯
