Proe 5.0内部草绘画不出零件，求大能帮忙！

dongfang2358 · 发表于 2011-11-6 10:36

今天刚刚在电驴里下了个Proe 5.0，装完后画零件

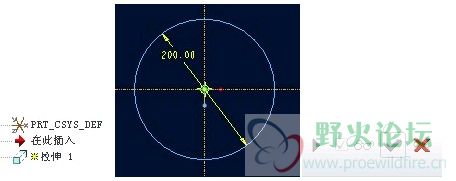

点拉伸，然后内部草绘，发现在此插入箭头跑到拉伸上面去，而且画完草图，点不了对号，
试了下外部草绘可以画零件，跪求高手帮忙！需要改什么设置？

[ 本帖最后由 dongfang2358 于 2011-11-6 10:52 编辑 ]

野火 · 发表于 2011-11-6 10:36

你那可以说是外部草绘，不是内部草绘，在此插入本来就在上面，操控板上有个暂停继续按钮，点继续就可以点对号了，或者按鼠标中键。

内部草绘是点右键，定义内部草绘，不是点右侧上面的草绘按钮

wsjxrencai · 发表于 2011-11-6 10:52

不知所以然！！！

迷戮 · 发表于 2011-11-6 14:43

有什么提示吗？？？？

jianweizzia · 发表于 2011-11-6 21:43

如果该命令正在编辑或未完成，在模型树表中，“在此插入”会显示在该命令上面，完成了它才会跳下命令的下面

icad · 发表于 2011-11-6 22:21

没弄清楚外部，内部的区别啊

独孤侠 · 发表于 2011-11-7 21:44

不知道说什么这是基本操作

littletb · 发表于 2011-11-14 10:38

"点拉伸，然后内部草绘，发现在此插入箭头跑到拉伸上面去" 这是正常现象。
“画完草图，点不了对号” “对号”是不是指那个绿色的对号？如果是这样的话，是你草绘没有确认。草绘结束后一个对号的，点击之后，才算草绘确认。之后才可以点击拉伸的“对号”。
