曲线形发散阵列(不用关系式)

yjwxf421

有个网友问曲线形发散阵列的问题，如下
http://www.proewildfire.cn/forum.php?mod=viewthread&tid=77781&page=1&fromuid=175053#pid1430978
其实这完全可以不用关系式就可以完成了。我用的版本是CREO 1.0 M010

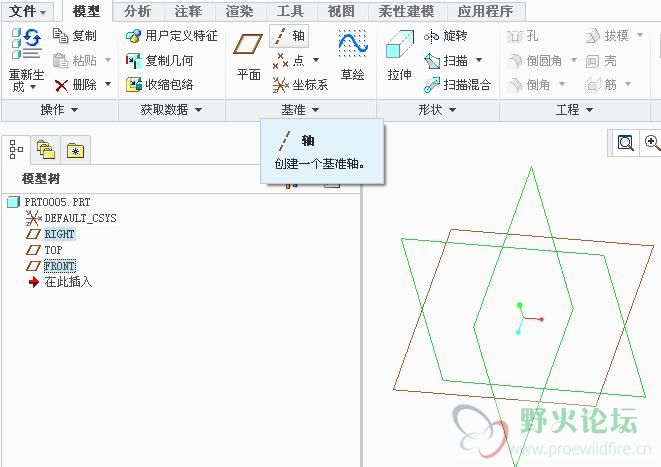

第一、建轴，用于轴阵列，轴为Right与Front平面的交线。按CTRL键，选中两平面，再点轴按钮，生成轴如下图

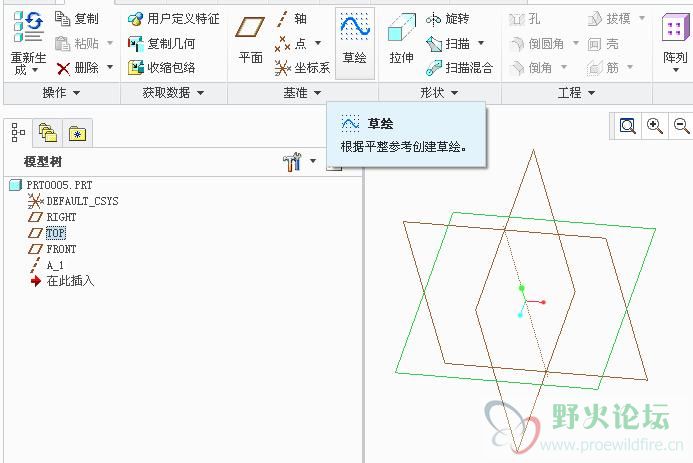

第二、以TOP平面为草绘基准面，点草绘工具进入草绘如下图

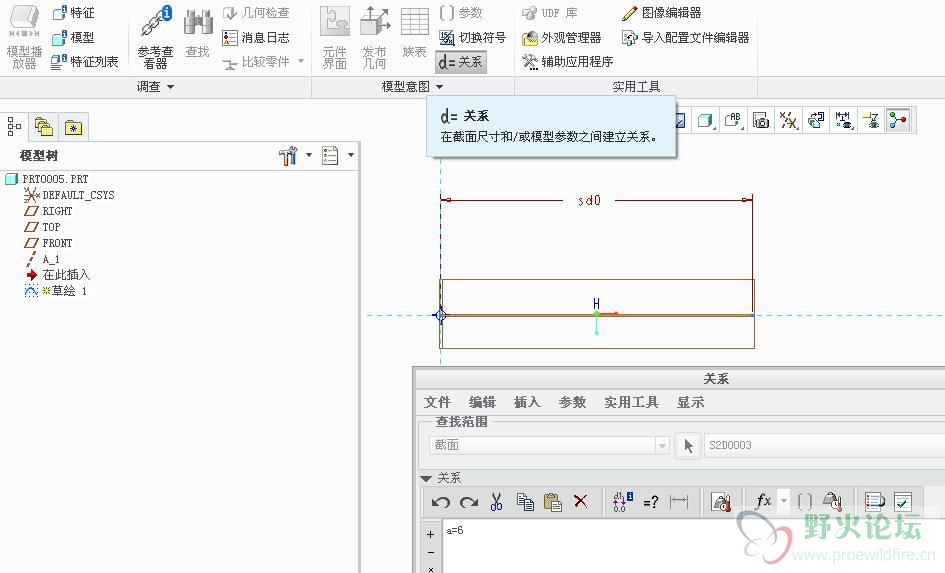

第三、画一第长度为6(用于确定阵列数量)的直线，并做关系式n=6，完成后退出草绘。如下图

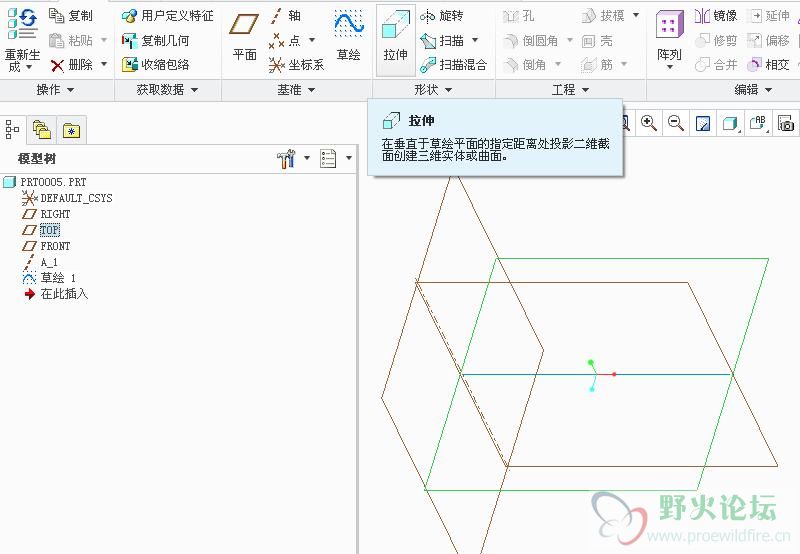

第四、点top平面，点拉伸进入草绘。如下图

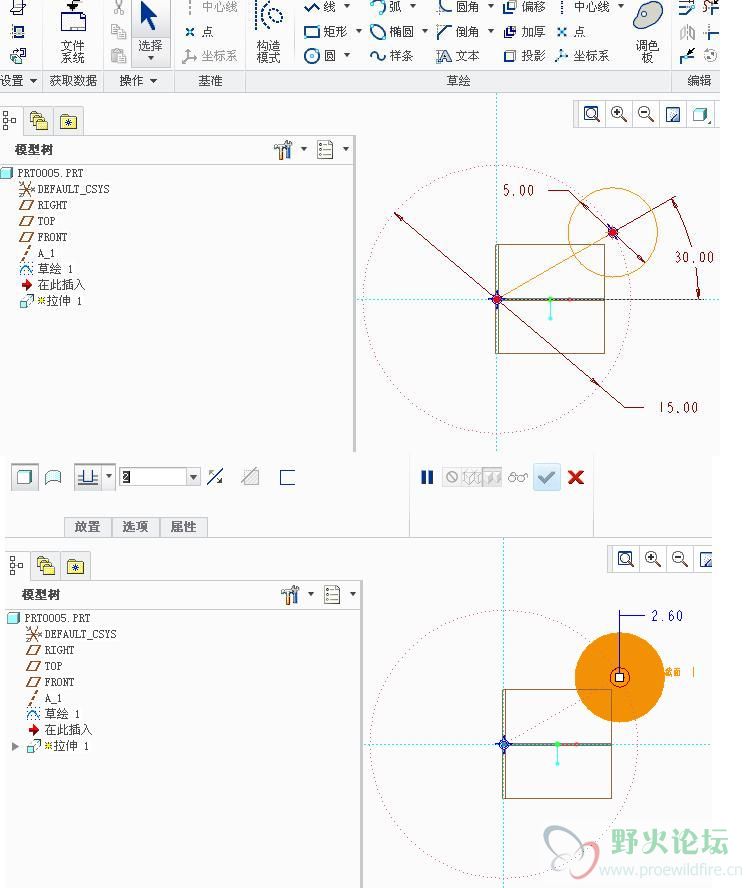

第五、画一个直径为15的构造圆，过圆点画构造直线与相交，在交点处画直径为5且与水平线成30°夹角的圆，退出，拉伸长度为2。完成退出绘制。如下图

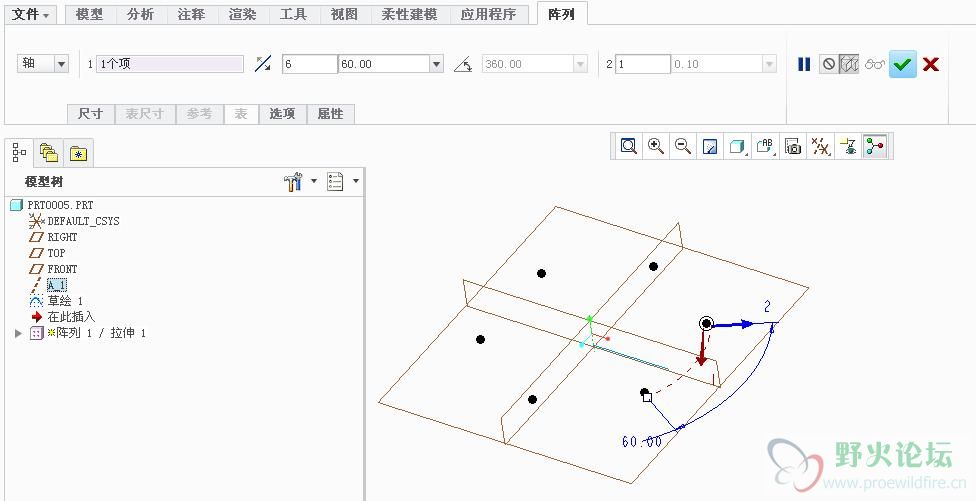

第六、选中刚才做拉伸实体，点阵列，选轴阵列，输入数量6,角度60.完成后退出。如下图

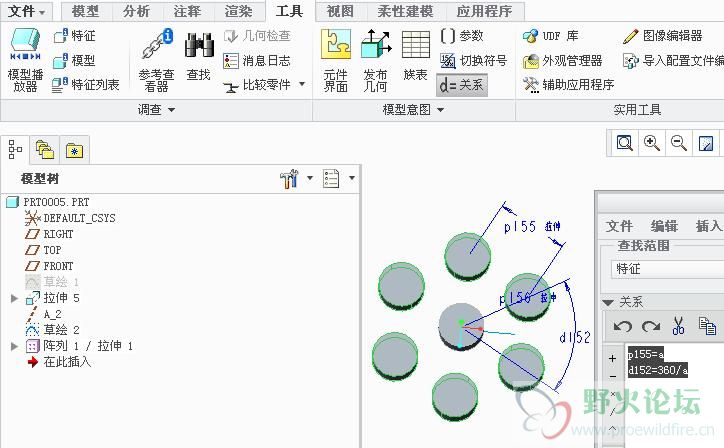

第七、点工具－关系进入关系界面，选特征后点刚才做的阵列特征，做关系p155=a(这是数量)，d152=360/a((这是角度)，完成后点确定退出。如下图

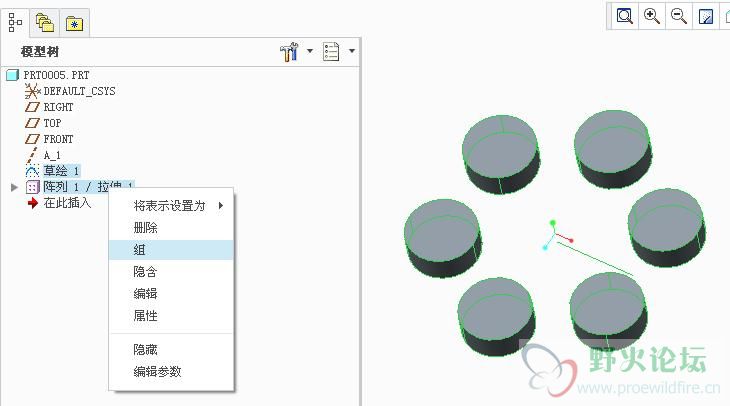

第八、点选中第三步中的曲线和刚才做的阵列，按右键，选组，将它们合成组。如下图



第九、选中合成的组，点阵列进入阵列，按CTRL键，选直径15,默认15，和角度尺寸30,输入3,选尺寸6,默认。完成退出。如图

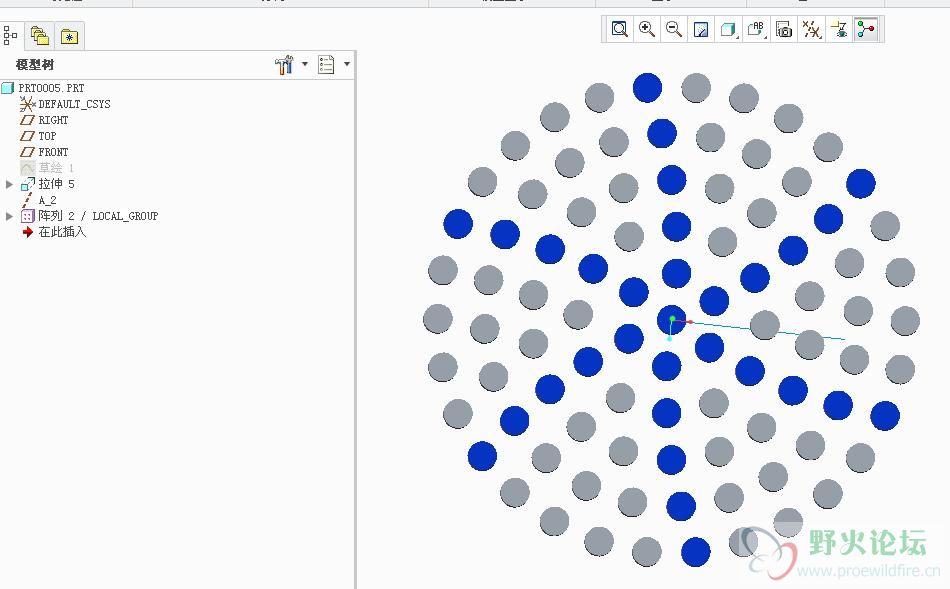

最后效果如图：



想想好象很简单似的，可是我却啰嗦了这么多，见笑了。这个阵列的关键在于数量和角度跟随圈数的不同变化。
