前几天发布的top-down-design，都是分别介绍布局和骨架，今天来个狠的，布局和骨架并用，协同运用的教程，布局还是用creo原创教程（十），例子还是那个例子，油缸顶物体那个例子，不过今天的例子是建立在骨架的基础上，是在组件下插入运动骨架，又插入子组件，在子组件下又插入运动骨架，形成了骨架的嵌套，思路稍有疏忽，就容易出错，各位兄弟在练习的时候一定要多加注意。
至于布局和骨架定义和关系我这里也不再重复了，今天教程的思路是

第一步   假设你是工程师，接了个项目，拿着一本工程笔记本，在上面画了草图（相当于布局里面完成的草图的绘制），要完成的项目见图1.

你绘制的草图见图2


图1.

图2


第二步   根据你的草图，画出了画出了一个模型的骨架图形（你在一个proe的新建part文件里面画出了个大体的形状）
见图3

图3

第三步    把你的骨架图形发给其他的工程师，骨架的几何要素全部共享给其他的工程师，工程师们会按照你的骨架的形状和尺寸进行零件的绘制，再装配起来。（根据你的part文件，在ass组件下建立运动骨架模型，通过拉伸，旋转，切除等工具创建组件的part零件，最后在组装起来，完成零件的装配）。一个项目初步完成。见图4  图5 图6  图7  图8

图4

图5

图6

图7

图8
第四步    当你发现有几个尺寸不满足要求，其他人在草纸上画了改动了数据，当他改动时，发现笔记本上出现了错误的警示，说明他改动的数据是错误的，按照提示更改了几次，他把数据改好了，而且符合要求。（在整个过程中需要用布局文件对组件进行控制，对一些关键的尺寸要进行错误检测，这里用到关系式，比如下面的例子中，当把油缸的中心距调大或者调过小，我们建立的错误检测栏会提示有错误，防止尺寸不当造成的装配失败问题）一套完美的proe 下的top-down-design设计理念就体现出来了它的作用。当你习惯了用proe的关联再加上top-down的理念，你会发现设计原来是那么的简单。
见图9

图9
看例子
1.
尺寸还是原创十中的尺寸，设计的第一步就是先建立一个布局，也就是一个草图，标注上尺寸，控制好重要的尺寸参数。
2.
根据你的布局尺寸画出零件骨架，有人会问不是组件的骨架么，这里可以用两种方法建立骨架模型，第一种，可以新建立一个零件名为skeleton，里面绘制出骨架形状，见图10

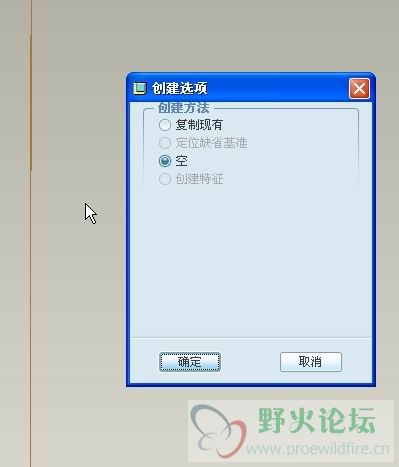

然后打开组件，在组件下新建运动骨架模型，选择运动，点确定，弹出创建选项，选择空
见图11
图 12


图10

图11

图12
激活新建的骨架，绘制零件，骨架模型—标准，如果选择复制现有，如图 13
图 14弹出浏览，选择skeleton.prt，零件的草绘图形调入到了组件下，完成了骨架的插入。第二种，不建立零件，直接在组件下，建立运动骨架，激活运动骨架，在骨架组件中插入零件，顺序方法同第一种，到了创建选项，选择空，这样就插入骨架模型了，

如图15.

图13

图14

图15
然后再激活信插入的骨架模型，在模型里面绘制和skeleton草绘一样的图形。
在这里我建议大家使用第一种方法，因为如果你的顶级组件下还有许多子组件，子组件也需要插入骨架模型，就得使用复制现有比较简单，模型的重复使用。

3.
骨架模型插入进来了，把骨架模型的几何传递给零件，激活运动骨架，插入骨架模型，选择主体，选择空。见图 16 图 17

图 16

图 17
弹出主体定义，选择你要传递的几何要素，先选择立柱的草绘（选择是有些技巧，你第一次选择可能一下就点选了一大片的草绘，不用急，按住ctrl，按右键，一个一个选择，选择好）然后打钩。见图 18
图19


图 18


图 19

在插入零件，还是选择空，弹出的菜单和之前的不一样了，见图20

图 20
顺序还是一样，选择几何要素，我选择横梁的草绘，见图 21

图 21
选好后，点击更新，系统自动判断刚才选取的两个主体模型，判断链接为销钉连接，这就是我们要的，打对号
见图22

图 22
可以看见，基准面front加亮，骨架线加亮，交点加亮，这里的意思就是说 我们刚选的骨架线C，和刚才选择的骨架线A在交点处为销钉连接，销钉的平移轴也即是固定销钉的面为front基准面。

4. 激活顶级组件，绘制零件，选择实体  ，选择空 勾选 “将元件附加到主体”，选择第一个立柱的主体，点确定，见图 23
图 24

图 23


图 24

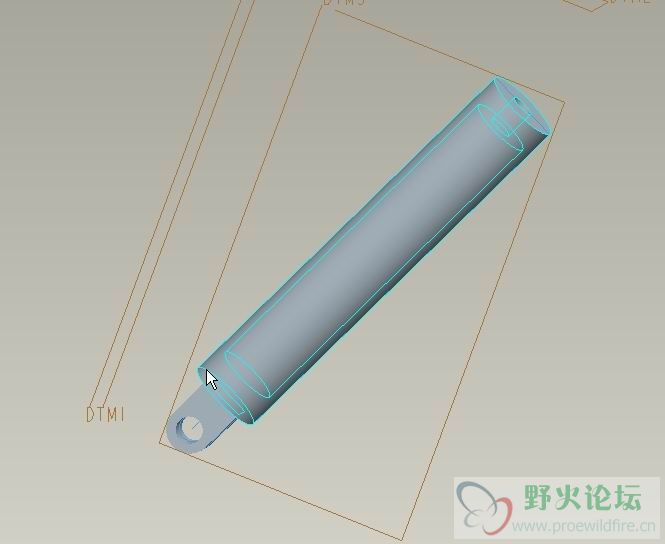

打开新建立的零件，可以看到  ，可以看到，立柱的骨架线已经调入到了零件中，见图25

图 25
没有基准面可以通过插入---共享数据---复制几何把基准面全部复制过来，也可以信件三个基准面，有几何 有基准面，把零件绘制出来
见图26


图 26
横梁的零件这里不介绍了，我们再来看油缸
