Creo原创教程(十) top-down-design之布局运用,看后人人都能top-down

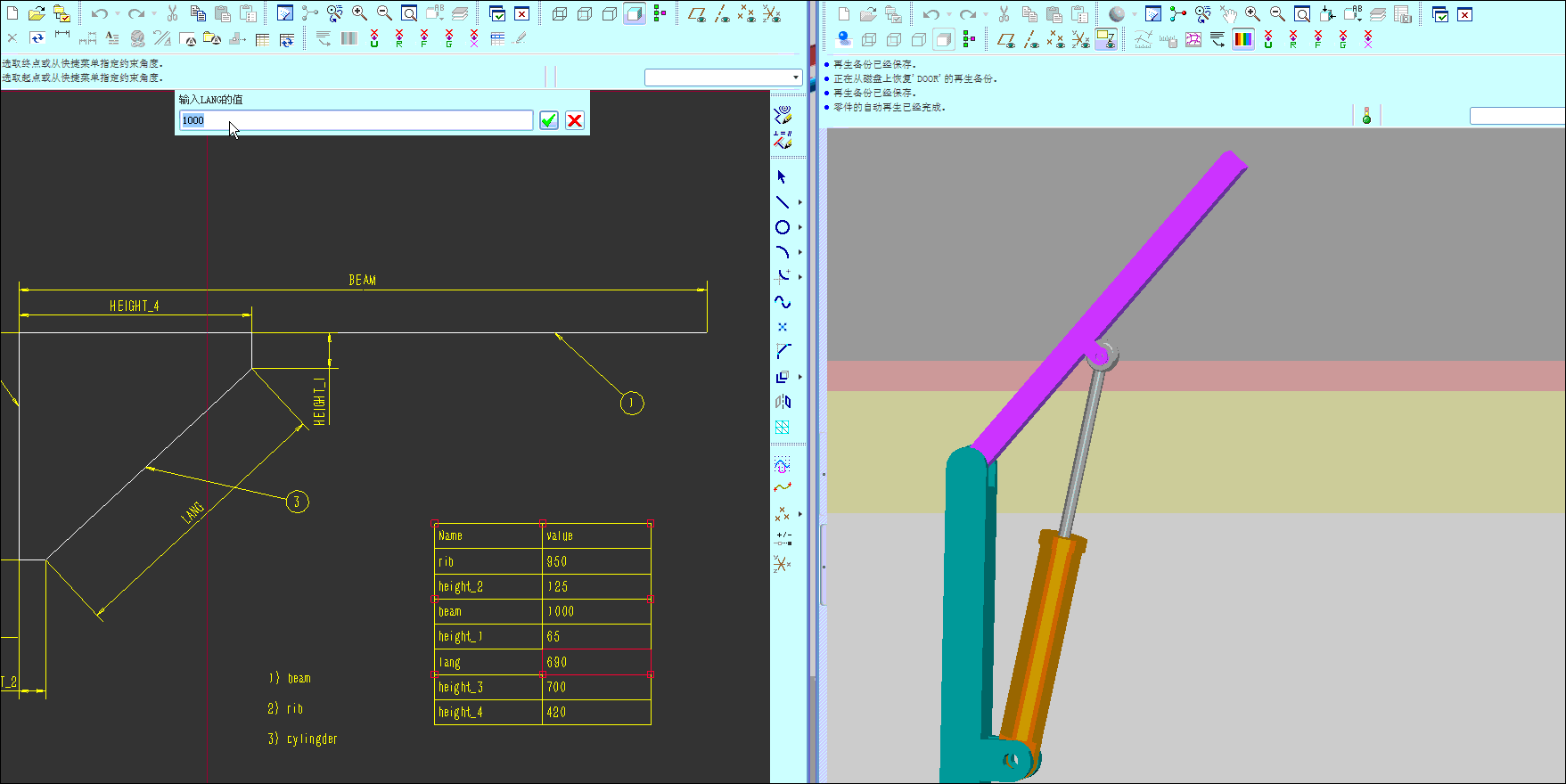

这是一个布局来控制液压油缸顶升物体的案例,下面就介绍如何创建控制这样的布局
由于布局设计尺寸的更改,导致液压油缸顶升的距离的变动,这个就是从顶向下设计的理念中的一部分。
我们现在的很多人都知道什么是top-down-design,一般人第一印象:“它的作用是自动装配,还没看见它还有什么用途,也不知道怎么用。”殊不知,top-down-design这一设计理念的实质作用。(反正top-down实现自动装配我不用,还没到用的时候)有人知道他们的区别么?

A: top-down-design  从顶向下(从顶级设计到细节零件设计)
B: down -top-design  从下到上(反之)
你知道什么使用A,什么时候用B么?
A:你是自行设计,自主研发,而且后期更改变动很大, 需要用A理念来设计
B:你是仿制,copy别人的东西,而且变动不是很大,  需要用B理念来设计。
在用A的过程,可以穿插着用B(在细节部分),但是A为主导,在主要尺寸上必须用A。但是你在前期的投入时间比较多,把一些关系和细节做好了,你会事倍功半的,如果前期没有做好,后期你会以加倍的时间来去做它。
在用B设计的时候,可以穿插着用A,但是一B为主导。
实际上top-down-design涉及到proe的知识相当的多,我们在使用上不一定能用到那么多,或许只用到一小部分。
本人是一俗人,没有那么多华丽的辞藻来编制教程,实实在在,通俗的语言文字来描述top-down-design带来的好处以及如何使用它,手把手教会你。
看见了网上有关很多于top-down的帖子,就没有几个详细介绍关于机械top-down-design设计理念的,有ptc原版的教程,但是适合2001版本的,一部分人看不懂,还有的介绍的非常的简略,还有很多都是抄袭的帖子,我们野火老大的帖子被别人抄袭了好几个版本,以四连杆机构居多(那个是运动骨架来设计的),由于一部分是E文的,还有一部分介绍的很简单,一般的人可能都看不懂,于是乎Creo今天特地做一个教程,一个关于类似于煤矿地下矿井支撑油缸撑板支撑墙壁的教程,网上就没有关于布局来控制油缸等机械运动的教程,悲剧!

Top-down设计理念主要是布局和骨架,关于这两个的含义我这里就不讲了,今天将布局
大体描述一下布局,布局类似于我们工程师的一个笔记本,一张草纸,比如说你要绘制一个设备,你得先画出它的外形吧,把整体尺寸先控制好,长、宽、高,好 建模,声明布局,把参数传给设备或者说是零件,建立好关系,你再草纸上把尺寸更改了,模型会检测到你的更改,它会自动按照你的要求去改,实现了人机互动,这样,不需要你每次更改都要到模型里面去改,而且不容易出错,这就是top-down-design。
看教程

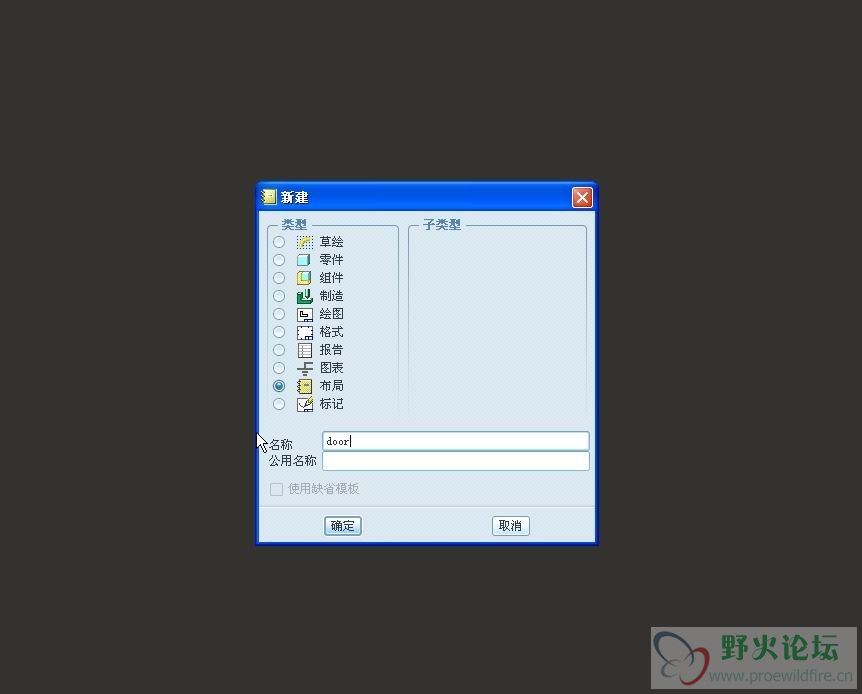

1.        设置工作目录,建立一个布局文件,输入door,进入之后,里面的环境和你绘制工程图图框(.frm)格式文件类似,里面的草绘和你在模型下的草绘有点不太一样,你得慢慢习惯,还有就是你新建个A3的图框,你在建立个表文件,你会发现表格超级大,这是因为英制的问题,proe5.0以下版本在编辑—设置—单位,你会看件单位是英制,把它改为公制。5.0及以上在文件—属性—单位里面更改。或者来个更狠的,布局文件是草绘下的操作,类似于工程图,它是检测.dtl文件的,但是始终不能检测到我的工程图配置文件.dtl,我每一个都试了试,原来它是检测text\prodesign.dtl,我把它备份起来,吧工程图配置文件里面的内容不知道prodesign.dtl里面,重新打开proe,建立个A3布局,会发现恢复正常了,好了单位设置好了。
图1
2.        进入布局,绘制类似于如图2的草图,分别代表立柱 rib,横梁 beam,油缸 cylingder
图2

3.        标注,但是标注这里需要注意,单击标注按钮,选择上面的横梁,弹出对话框如图3
图3



图4.图5所示,先弹出输入符号,这里就是输入的参数,参数不能中文、空格、中划线等,可以用下划线,在这里我们输入beam,打钩,又弹出个输入值,输入值就是初始值,你在以后可以更改,在这里我们输入1000,完成了对beam长度的标注。其他的的自行标注。
图4
图5


这里的“符号”我输入的分别为,rib 代表立柱的高度,height_3代表下面交接点到立柱中心的距离,其他的看图6,
图6

在这里我们还可以切换尺寸,如图7 图8
图7
图8
4.        在这里我们加上个球标,这个不用我教了吧,输入符号就输入rib 、beam 和cylingder就可以了。
5.        建立个表文件,长度为30,高度为7的表格,七行两列,在上面输入name 和value
见图8
6.        在name 和value两列分别输入数据,一行一行的输入,分别为
rib             &rib
height_2        &height_2
beam           &beam
height_1        &height_1
lang            &lang
height_3        &height_3
height_4        &height_4
说明一下,&是取值的意思,上面讲过,在标注的时候,提示要求输入符号和值,
Beam等这些字母其实就是输入参数名,数值就是参数的值。
可以点工具—参数 可以看到看到,所有的参数就是刚才标注过的数据。见图9
图9
