creo原创教程（一） 曲面展平 高级应用 偏心锥范例

xtnbzone

creo原创教程 曲面展平 高级应用 偏心锥范例
经常做放样的朋友注意了 ，这个绝对可以帮助你们，比如做漏斗或者混凝土搅拌站的锥度漏子，把平面展开，根据展开图下料，剩下的就是工人的事了，你只管放样，画图纸就ok了，
今天我们来做个曲面展开的教程，在放样方面很实用的一个高级功能，好 看图

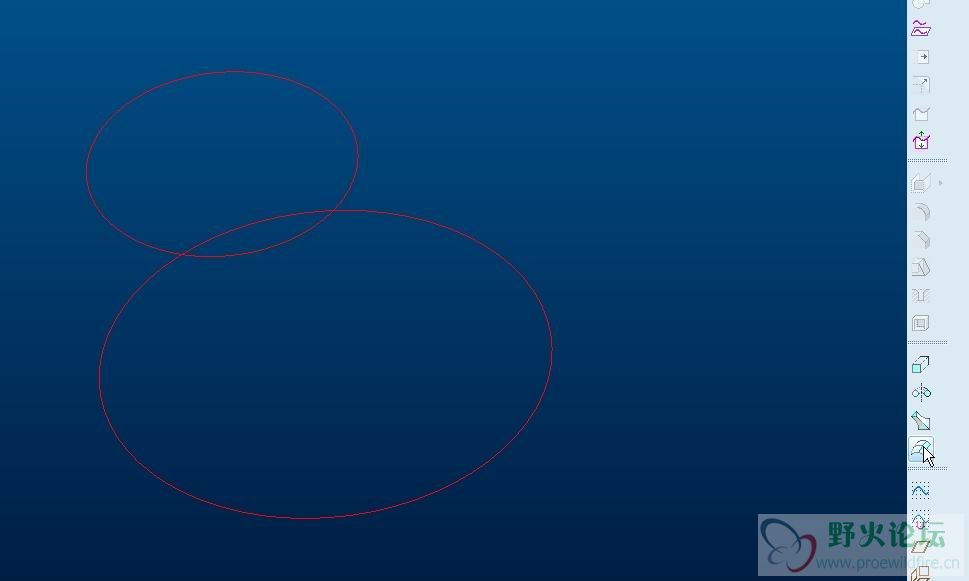

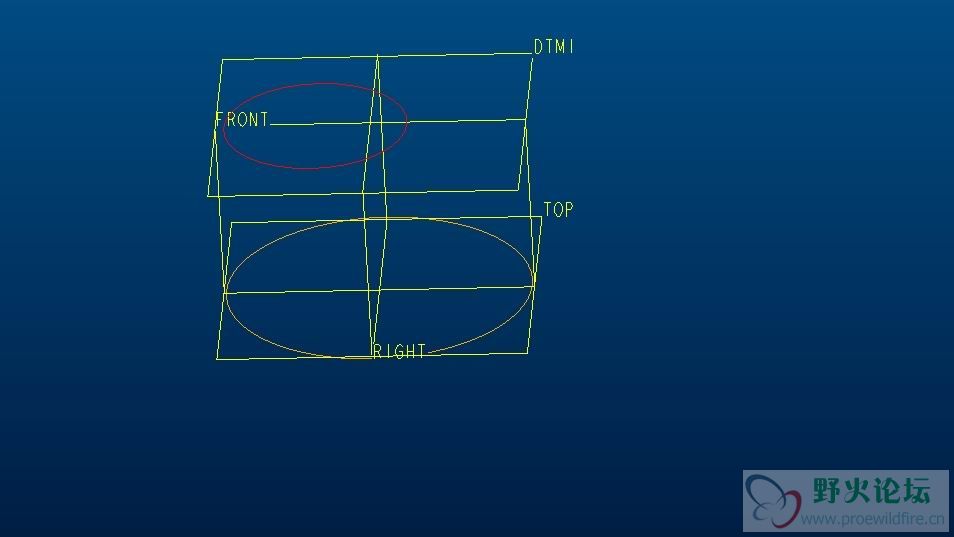

1.建立一个偏心锥筒，可以扫描混合，可以边界混合，可以vss，我的简单 建立一个平行于top且距

离为300的平面，在两个平面上画两个圆，然后辩解混合，建立好曲面.

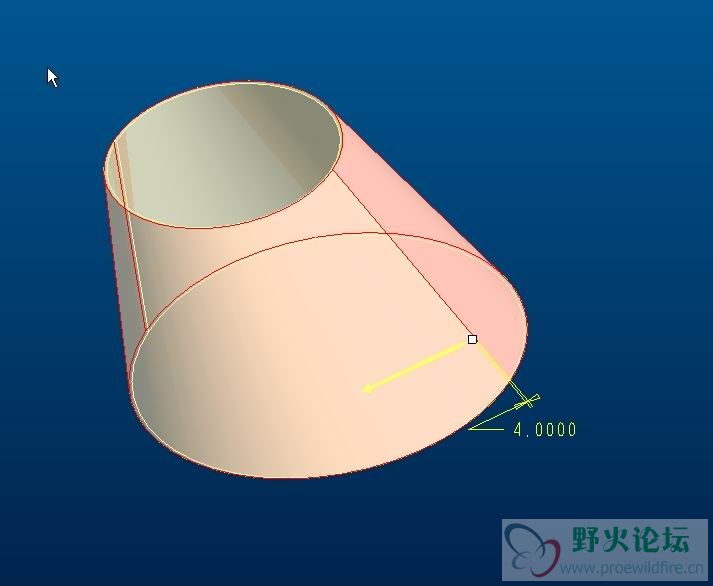

2. 加厚，我的厚度设为4mm，选中曲面，然后点编辑--加厚，输入厚度为4mm。

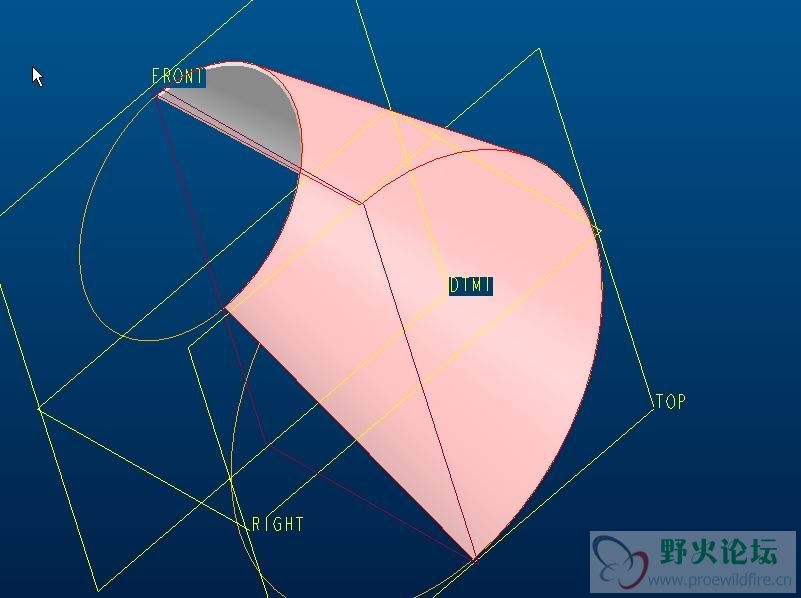

3. 然后对称分割成两个部分，圆锥是有两张钢板焊接而成，选择基准面front，然后点击实体化，方

向任意，因为两个对称。
4. 然后点击外侧的曲面，复制一张曲面，粘贴。

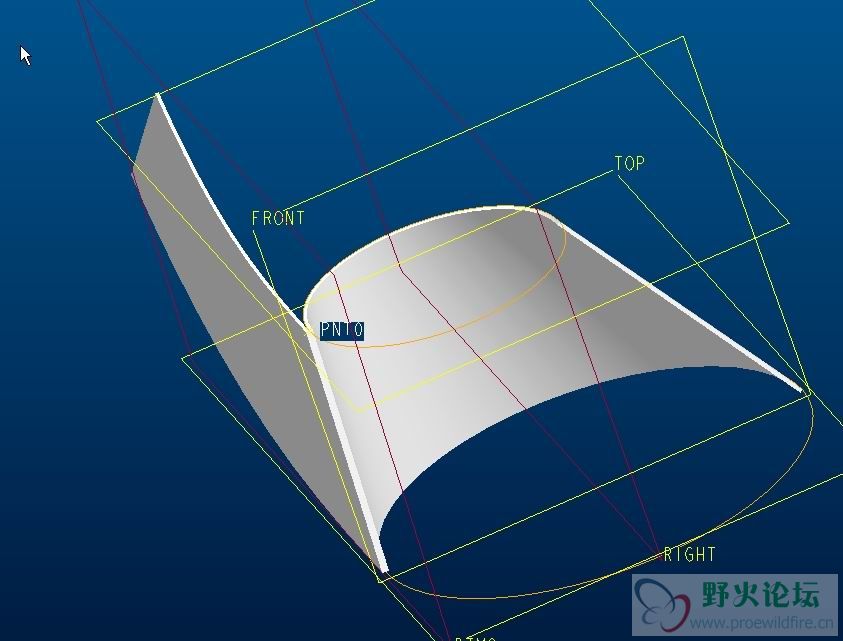

5. 然后建立个点，点的位置选择在外部的面和剖切面的相交处，

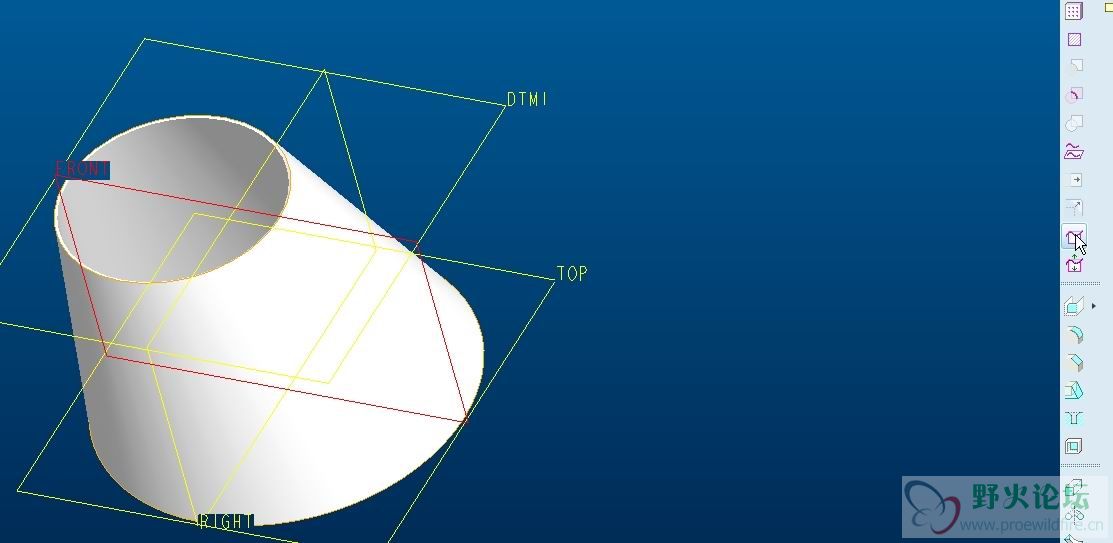

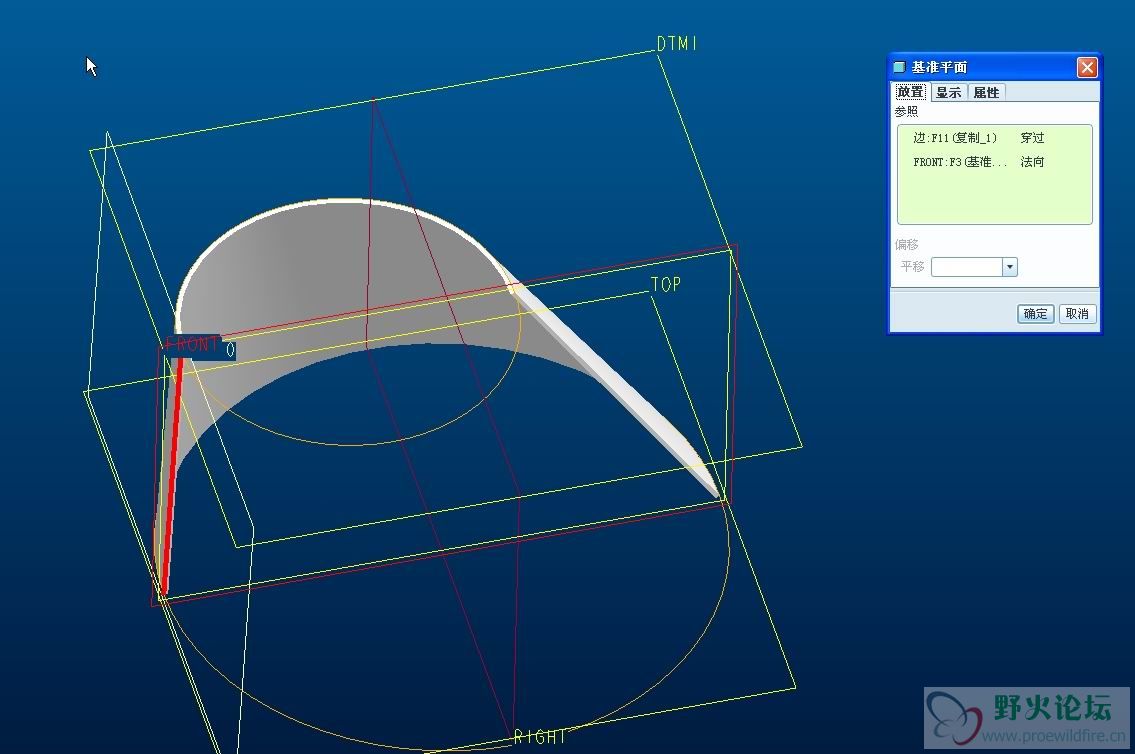

6. 再建立一个基准面垂直，ctrl键点选剖切面的外部和front基准面dtm2，且垂直于front，这个基

准面也许一会再建立也行，这个是必须的，有一些经验成分在里面。

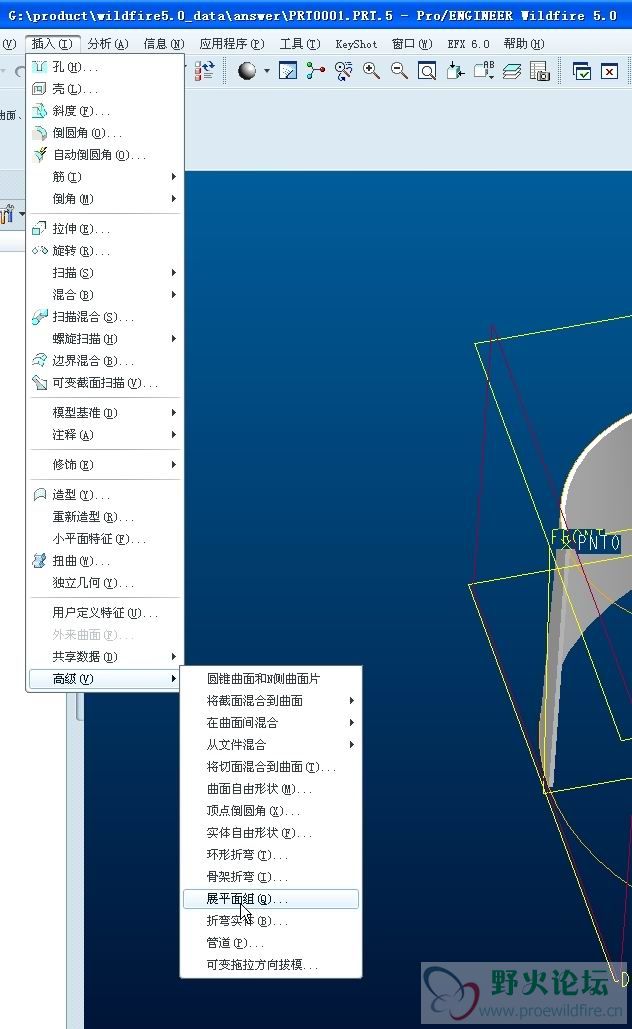

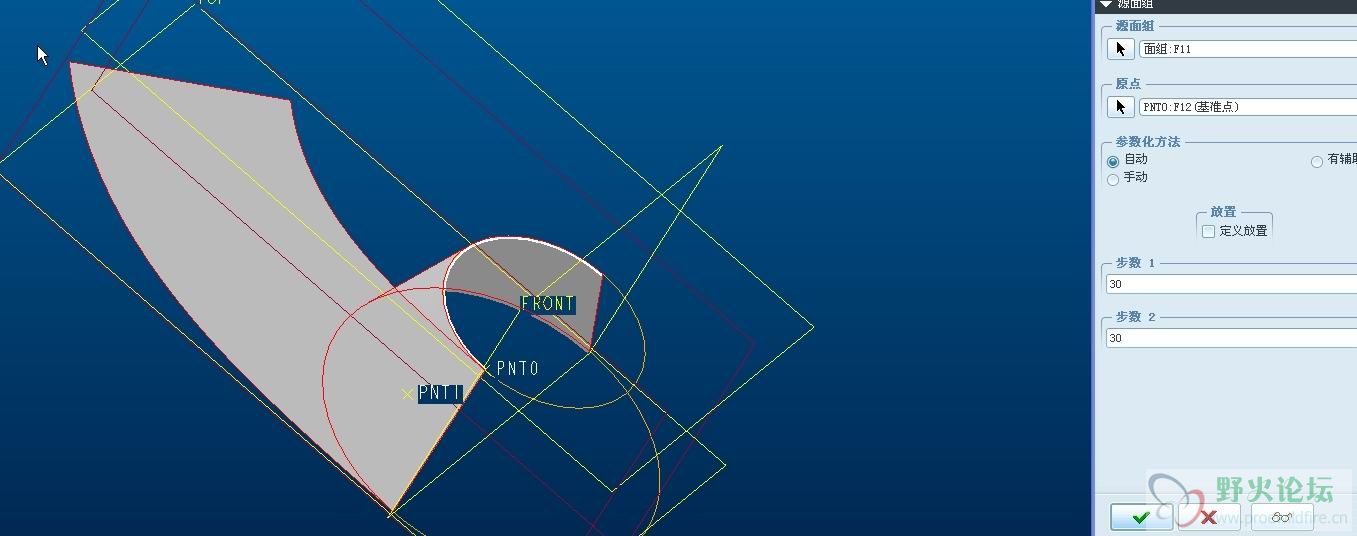

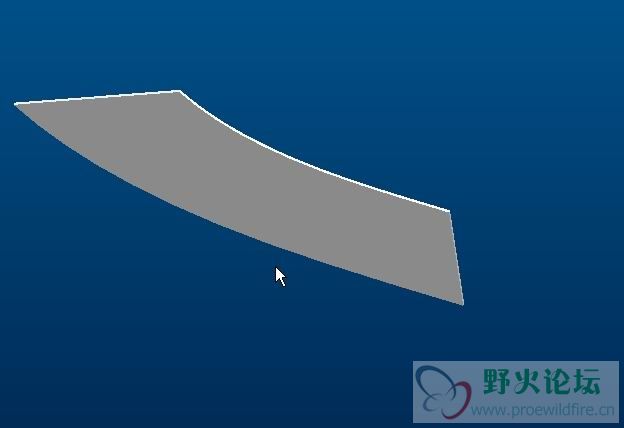

7. 点击工具栏上的插入--高级--展平面组，选择刚才复制的曲面，再选择刚才建立的点，其他的选

项我选择默认，打钩，曲面就建立好了

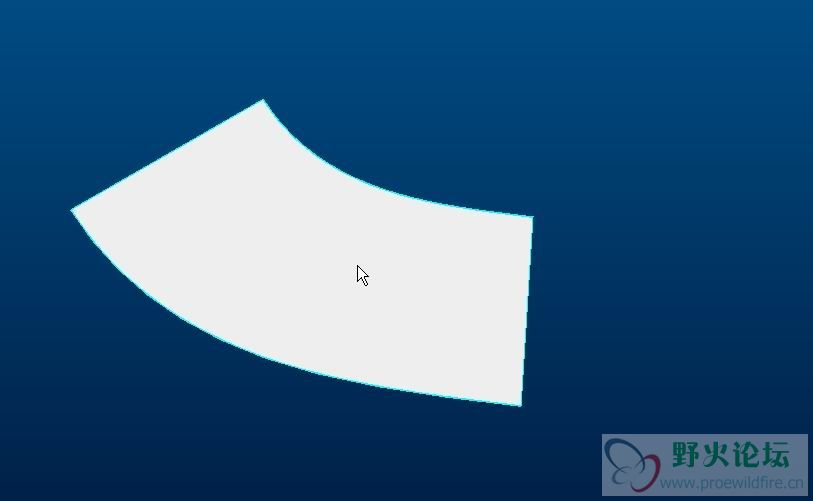

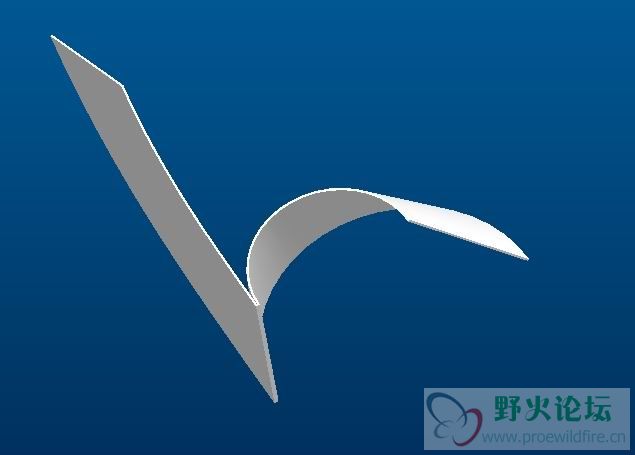

8. 现在可以对展开的曲面进行加厚，还是4mm
9. 之前建立的基准面起作用了，选择dtm2，实体化，把圆锥那个面做掉，曲面隐藏
剩下的展开面知道怎么做了吧，建立的drw，然后标注给放样的工人去吧，你的工作已完成
