从一套电镀设备的图纸看PROE的并行设计

yibaji · 发表于 2011-8-23 19:02

不要再说并行设计没有必要
我个人严重鄙视这种想法的人

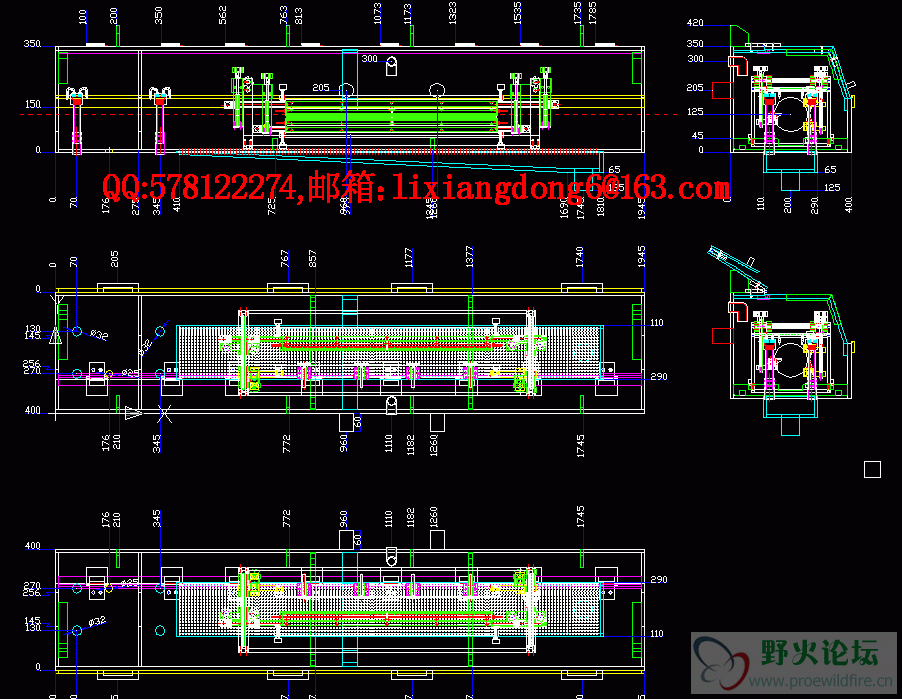

不服，你看看下面的图纸，你个人能搞的定吗？
你怎么去管理那些图纸？

yibaji · 发表于 2011-8-23 19:05

上图只是电镀设备里面的一个小小部分
关这个小部分，如果你个人去做，不知道要多久才能做得出来
反正我是解决的办法就是
1，使用PROE，全参化设计，尽量少用CAD；
2，使用intralink的PDM系统，去管理图纸，处理版本、权限、并行设计等问题。

yibaji · 发表于 2011-8-23 19:07

这台设备好十几米，你想下零件之多，我都无法预算出来。
可见那些搞CAD人的功底之深

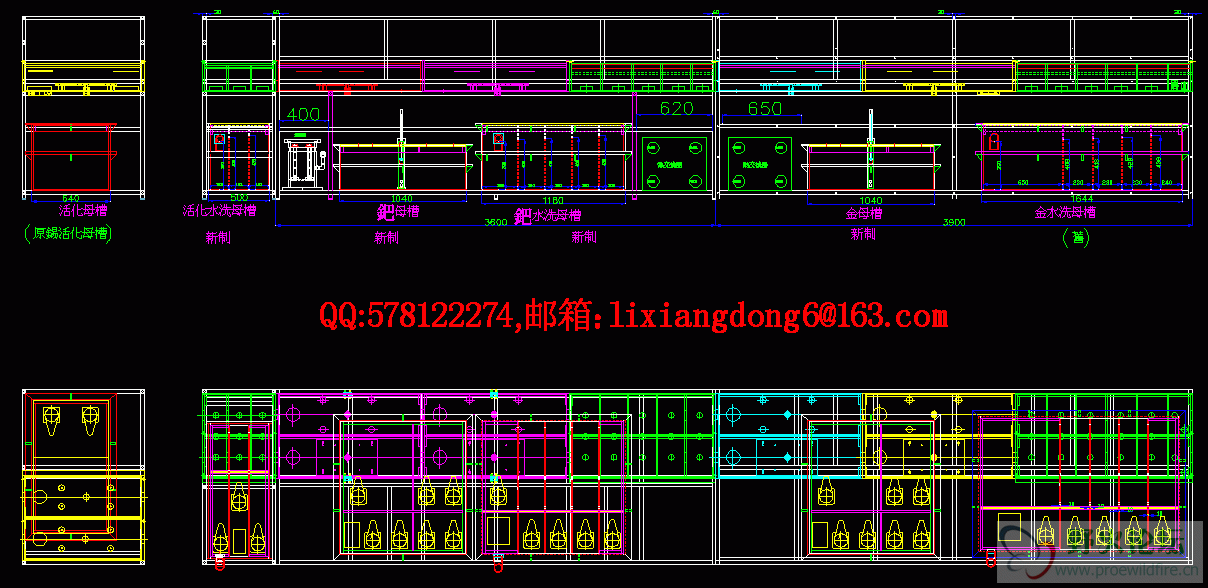

在上个局部视图吧！

yibaji · 发表于 2011-8-23 19:09

上面的局部视图已经包含了很多很多东西了，那些镀金槽，滚动机上面的，还有上面水槽都是里面的一部分。

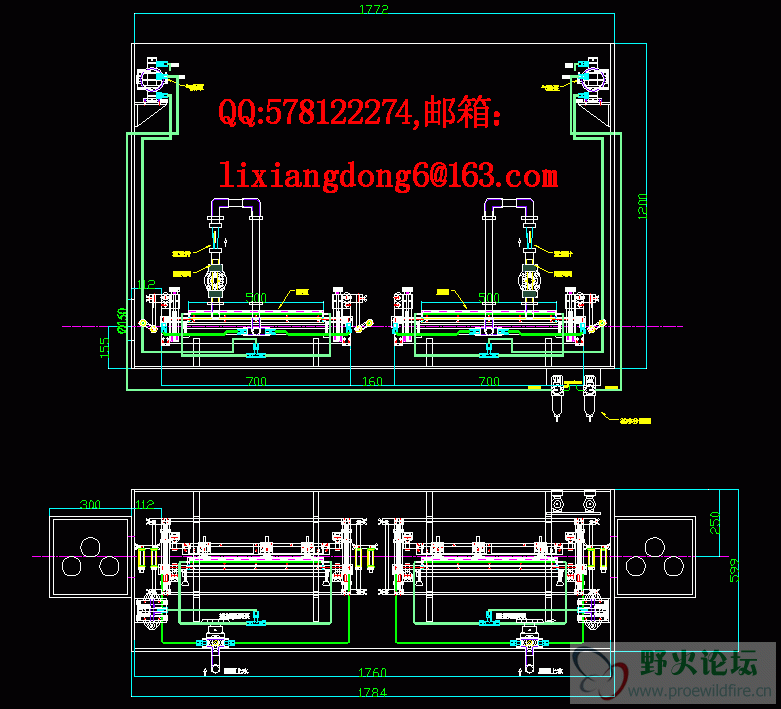

再上个镀金槽组件

yibaji · 发表于 2011-8-23 19:13

坐等沙发~

yibaji · 发表于 2011-8-23 19:56

另外，我还想请教一下各路高手
如果要把整套电镀设备在PROE里面装配完整的话，要怎么设置呢？
简化表示还是？
因为这个设备占地空间要一层楼那么大，就是在PROE里面总装也得整一台大的显示器才摆得下！

dengkewen · 发表于 2011-8-23 20:32

团结力量大，没什么不可能，一个人的话工作量太大

学有所成 · 发表于 2011-8-23 21:44

呵呵，我也这样想过可太难了像我们厂里做的一台机十几米一条生产线好几百米长呢开始想用PROE做个基础图我一台机还没做完都卡死了

没法啊后来还是用CAD做二D基础图比较好了等到啥时候PROE不受文件大小等约束了就能把地球也细画出来

窗外有蓝天 · 发表于 2011-8-23 22:41

上工作站就不卡了

yibaji · 发表于 2011-8-24 08:54

原帖由 dengkewen 于 2011-8-23 20:32 发表
团结力量大，没什么不可能，一个人的话工作量太大

我只能说你没做过大型装配设计。
一台设备除了复杂的机械零部件外，还有管路，油路，气路
电路，你还能搞定吗？
