这类似压铆螺母的特征是怎么做出来的？

ljc407543023 · 发表于 2011-8-10 14:45

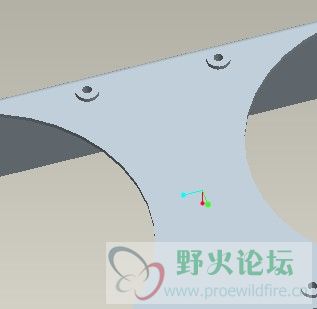

网上找了一个钣金零件，搞不懂上面的压铆螺母特征是怎么做出来的，如果是拉伸的话是不能展开的，可是这个钣金件是可以展开的，求高手赐教！

[ 本帖最后由 ljc407543023 于 2011-8-10 15:05 编辑 ]

wrb0808 · 发表于 2011-8-10 14:52

没图。。。。

ljc407543023 · 发表于 2011-8-10 15:03

fan_fix.prt.part1.rar (90 KB, 下载次数: 148)

fan_fix.prt.part2.rar (90 KB, 下载次数: 130)

fan_fix.prt.part3.rar (42.78 KB, 下载次数: 116)

[ 本帖最后由 ljc407543023 于 2011-8-10 15:08 编辑 ]

钟汉昌 · 发表于 2011-8-10 15:12

拉伸了,做成曲面

显示全部楼层 · 发表于 2011-8-10 16:08

提示: 作者被禁止或删除内容自动屏蔽

wto841115 · 发表于 2011-8-10 16:19

提示: 作者被禁止或删除内容自动屏蔽

显示全部楼层 · 发表于 2011-8-10 16:23

提示: 作者被禁止或删除内容自动屏蔽

ljc407543023 · 发表于 2011-8-11 10:49

prt里的特征名是伸出项啊，问题是钣金里伸出项只有切除材料没有加材料这个选项啊

ljc407543023 · 发表于 2011-8-12 15:44

没人知道么？

dmddhui · 发表于 2011-8-14 08:09

原帖由 ljc407543023 于 2011-8-10 14:45 发表
网上找了一个钣金零件，搞不懂上面的压铆螺母特征是怎么做出来的，如果是拉伸的话是不能展开的，可是这个钣金件是可以展开的，求高手赐教！

做的是成型特征
