模型基准里面的图形功能,高手帮我解释一下呀!研究好几天了

reign · 发表于 2011-7-30 10:37

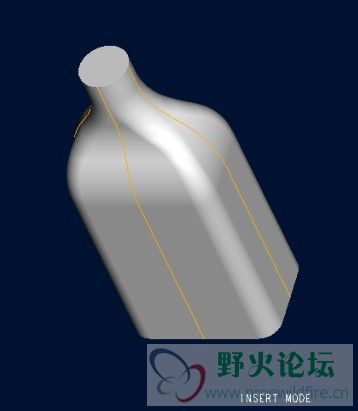

这个是产品图,

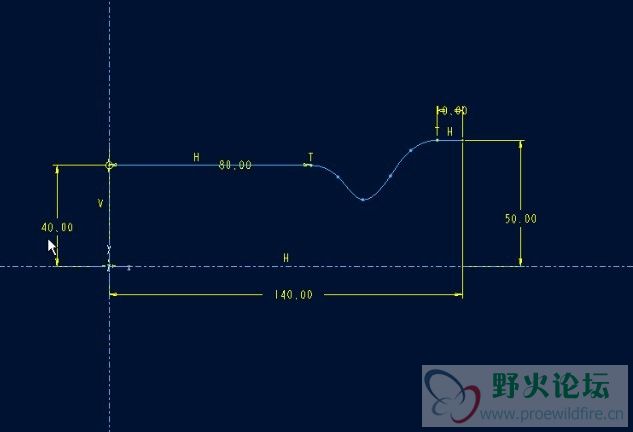

视频上说左边的40实际是8*5.右边的50实际是10*5,这个8和10是怎么来的,X轴方向的尺寸是大概设定的吗?这个图跟产品图也不一样呀,产品图X方向的尺寸是60,右边是直径是20的,但这个图是40,50,瓶子口那边比底部高10MM出来?

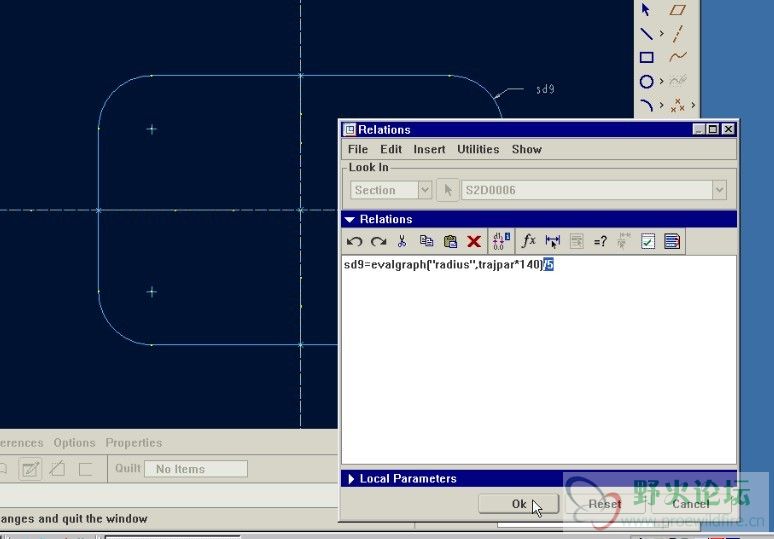

用了这个公式按确定后,SD9=8,我想知道这个8是怎么来的?

[ 本帖最后由 reign 于 2011-7-30 10:52 编辑 ]

钟汉昌 · 发表于 2011-7-30 12:01

40/5=8

reign · 发表于 2011-7-30 12:27

没人来指点指点呀

qwerabcd · 发表于 2011-7-30 13:00

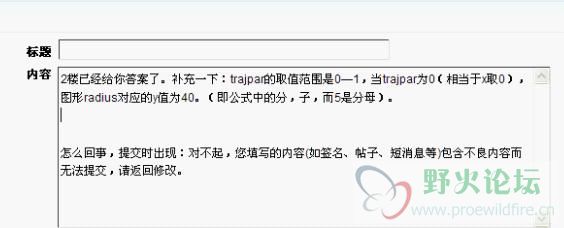

怎么回事，提交时出现：对不起，您填写的内容(如签名、帖子、短消息等)包含不良内容而无法提交，请返回修改。
只能这样了：

qwerabcd · 发表于 2011-7-30 13:01

回这帖太辛苦，老大不知加不加分。再加一句：sd9的值（半径）由初始值40，变到终止值50。半径变化过程靠曲线控制。

[ 本帖最后由 qwerabcd 于 2011-7-30 13:10 编辑 ]

dawangtong · 发表于 2011-7-31 09:36

半径=图形确定的值/5，关系式中evalgraph及后面括号那部分确定的是图形中的值，当你确定关系式后，sd9的初始值就是图形的初始值/5，即8，那个140就是你扫描的长度嘛

reign · 发表于 2011-7-31 10:57

那图形中40和50的值是怎么来的,说是放大5倍,返回原尺寸也是40/5=8, 50/5=10,这个8和10是怎么来的?

qwerabcd · 发表于 2011-7-31 12:02

原帖由 reign 于 2011-7-31 10:57 发表
那图形中40和50的值是怎么来的,说是放大5倍,返回原尺寸也是40/5=8, 50/5=10,这个8和10是怎么来的?

40和50是给定尺寸，8和10是设计尺寸。也可以将40改为8，及50改为10，但是就不需要除5了。其实除5是多余的。

qwerabcd · 发表于 2011-7-31 12:18

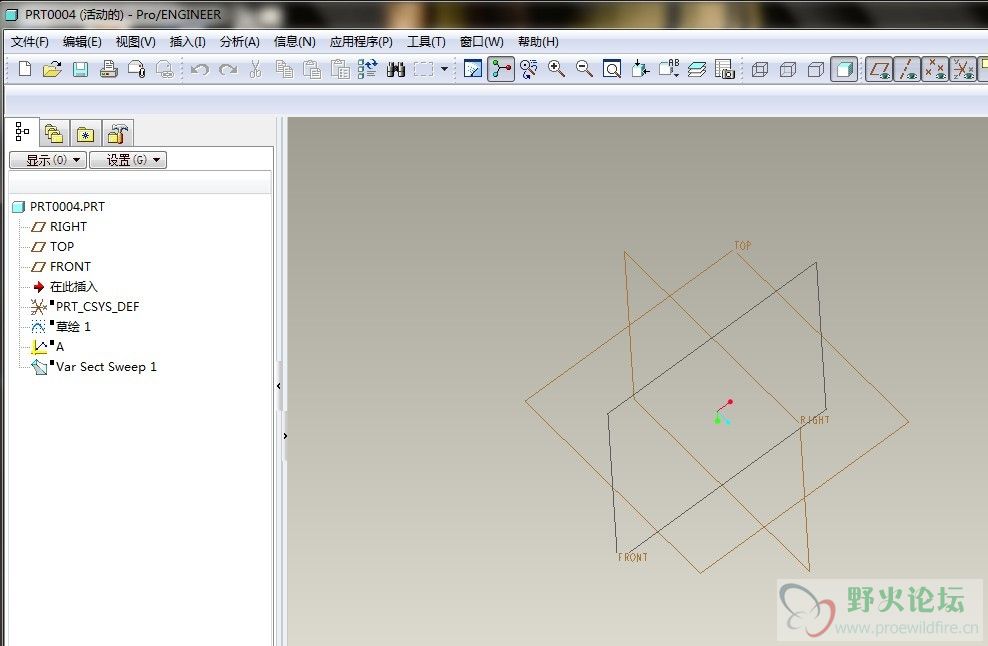

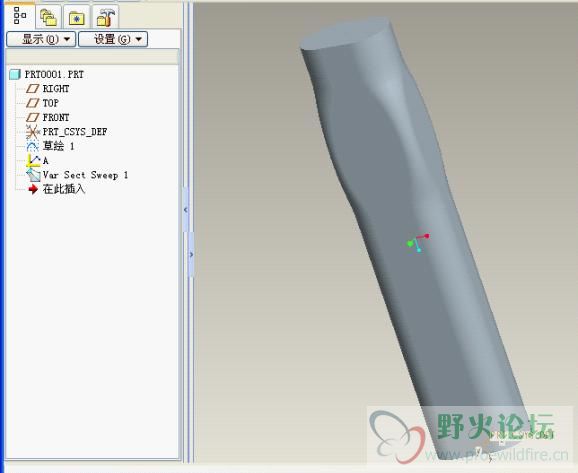

给你做了一个，体会一下你就知道了。4.0.

prt0001.prt.rar (32.91 KB, 下载次数: 16)

reign · 发表于 2011-7-31 12:29

我这个怎么显示不了? 8和10我在产品图上面没看到有这两个数字呀,我就是卡在这里,想不明白了,或者说8和10是设计者自己大概给的?
