工程图练习4（加分题）(加分结束)

铭℃ · 发表于 2008-6-12 13:49

工程图练习4（加分题）

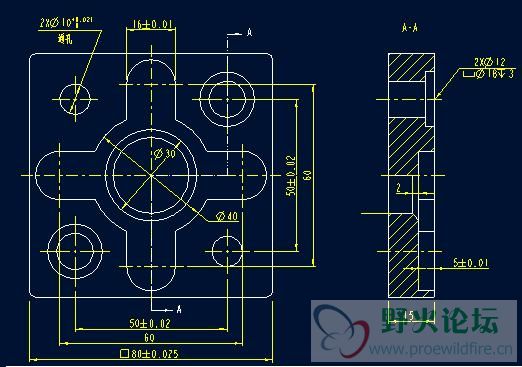

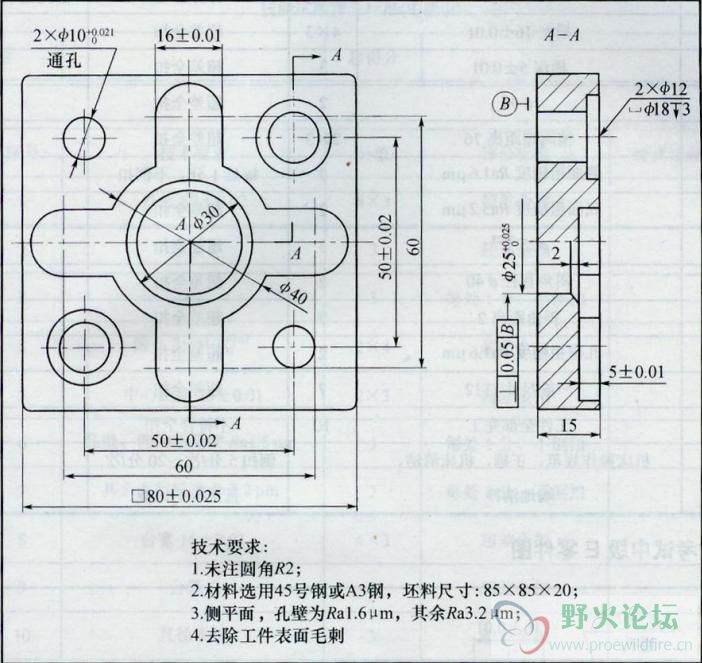

工程图练习题4 零件图D
画出者加2分··记得截图上来哦 ··不用发prt
http://www.proewildfire.cn/thread-6880-1-1.html
有问题者请在里面提问··谢谢合作

[ 本帖最后由 zmorphis 于 2008-10-10 16:13 编辑 ]

hour6689 · 发表于 2008-6-12 15:00

有空在画占位

一直微笑 · 发表于 2008-6-12 15:39

这些图用CAD好搞,用PROE标尺寸有点难,这些标注没用过

一直微笑 · 发表于 2008-6-12 16:34

还有两个标注,明天要研究一下,没用过这些标注

一直微笑 · 发表于 2008-6-12 16:36

版主,你还在把这个文件上传上来吧,我想看看,这些标注的标注方法

铭℃ · 发表于 2008-6-12 22:55

只有图没有文件··只是给大家练习一下··

要是上传一下标注尺寸的视频··加威望的

我暂时没空弄··要考证

nbty3123 · 发表于 2008-6-12 22:58

谢谢]

liuzhenghai · 发表于 2008-6-24 13:10

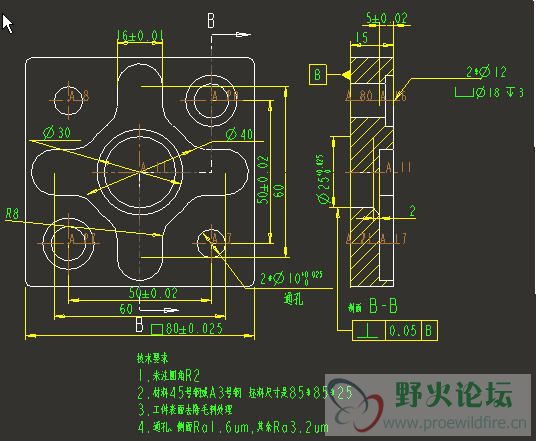

这个又做好了！！！

sllxchun · 发表于 2008-6-24 16:32

又来赚分了

HUGOO · 发表于 2008-9-8 20:59

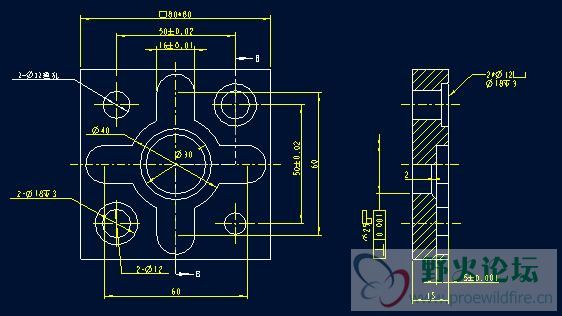

工程图有两个问题;
1.隐藏了一边的尺寸界线,为什么中间的尺寸是双箭头,那里可以更改为国标的直线段;
2.那个形位公差基准符号,怎么做比较好,定制的话,总是没有约束和捕捉,画起来很不像;
建议有能力高手应该出一个关于工程图形位公差标注方面的贴子,以供大家学习;

[ 本帖最后由 yun0336wu 于 2010-8-18 18:14 编辑 ]
