[原创] 简单的CAD练习题目

[复制链接]

18

主题

494

回帖

36

威望

实习生

积分
633

希望之星勋章

QQ
发表于 2011-6-11 10:26 | 显示全部楼层 |阅读模式

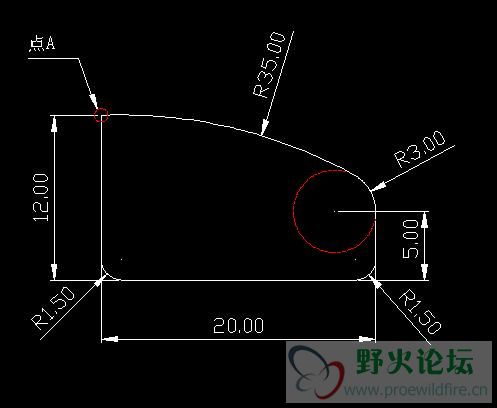

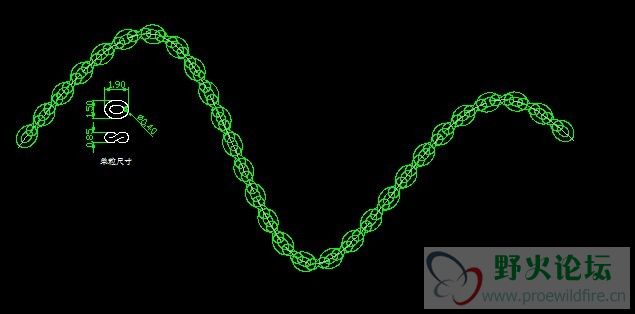

出道简单的CAD练习题 ,用PROE完成很容易,用CAD完成,你会吗?经过点A画条R35的圆弧相切与R3的圆角。圆角已经定义。恩,还有上次我出的题目,把链条用CAD沿曲线扣好,大家看看。

[ 本帖最后由 yncyny 于 2011-6-11 12:54 编辑 ]
PROE野蛮的前进

118

主题

3574

回帖

453

威望

教授

积分
5175

热心助人勋章优秀会员勋章希望之星勋章

QQ
发表于 2011-6-11 11:10 | 显示全部楼层
类似的题目在机械论坛上一大堆
回复

使用道具 举报

14

主题

285

回帖

24

威望

工程师

积分
421
发表于 2011-6-11 11:12 | 显示全部楼层

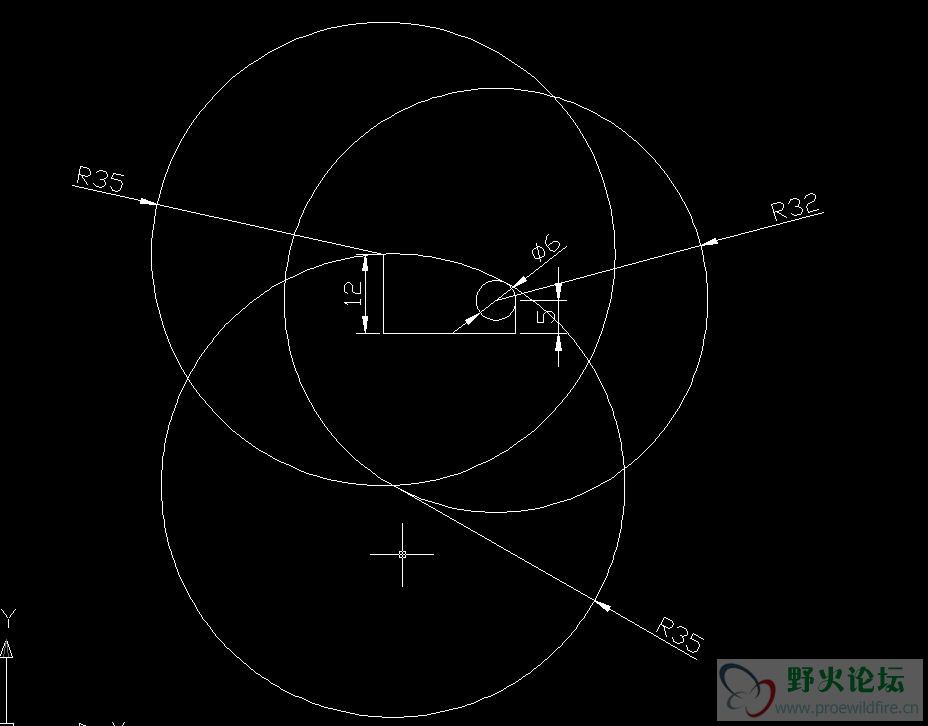

很容易呀,以A点为圆心做个半径35的圆
再以直径6的圆的中心为圆心,画个半径32的圆
两个圆的交点就是R35的圆弧的圆心。

画法几何中最基本的内接圆,外切圆的方法。
回复

使用道具 举报

2

主题

127

回帖

7

威望

助工

积分
193
发表于 2011-6-11 11:20 | 显示全部楼层
我的方法
回复

使用道具 举报

1

主题

12

回帖

0

威望

实习生

积分
14
发表于 2011-6-11 11:44 | 显示全部楼层
似乎还可以!
回复

使用道具 举报

19

主题

154

回帖

2

威望

工程师

积分
205
发表于 2011-6-11 11:48 | 显示全部楼层
于R3圆心画R32的圆,于点A画R35的圆,两员交点便是所要求的圆的圆心
回复

使用道具 举报

19

主题

154

回帖

2

威望

工程师

积分
205
发表于 2011-6-11 11:51 | 显示全部楼层
楼主 还有么  多搞几个来练练手
回复

使用道具 举报

8

主题

389

回帖

11

威望

高工

积分
519
发表于 2011-6-12 09:25 | 显示全部楼层

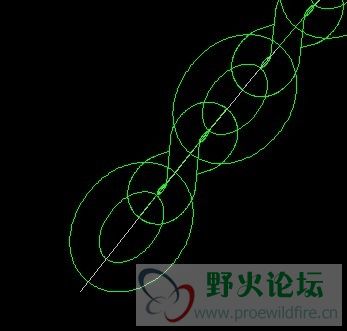

第二个沿曲线摆的哪么好我还真不会
回复

使用道具 举报

11

主题

146

回帖

6

威望

工程师

积分
271
发表于 2011-6-12 09:37 | 显示全部楼层
看了楼主发的图片,觉得楼主是从使表带首饰行业的吧~~~
回复

使用道具 举报

0

主题

27

回帖

0

威望

实习生

积分
37
发表于 2011-6-12 10:00 | 显示全部楼层
用较高版本的CAD,用约束固定对象把园和直线固定,然后那条切线弧随便画
第二个先研究下.
回复

使用道具 举报
