链条装配

wdc2010 · 发表于 2011-6-6 22:18

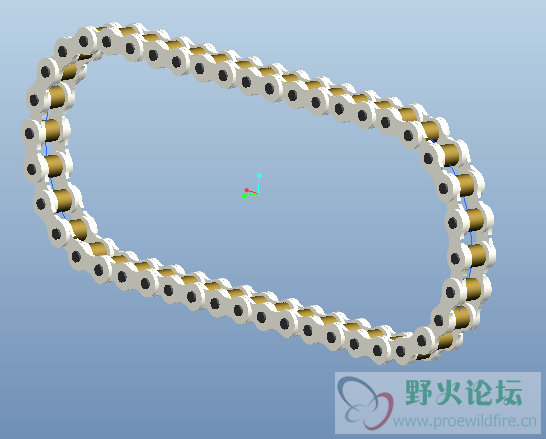

做了2天，终于把链条做出来了。还是不用阵列好。

wdc2010 · 发表于 2011-6-6 22:59

1. 链条零件的尺寸来自机械设计手册中标准滚子链08A（GB/T 1243-1997)
2.链条绘制及装配方法见einstein_son 原创：http://www.proewildfire.cn/forum ... p;extra=&page=1
3.但若要装配成封闭环，最原始的方法一节一节地沿着骨架装，先是销钉连接，接着是槽连接（槽轴不用管他）。
4.本人使用proe5.0做的，低版本的可能打不开，但一些论坛里有让低版本打开高版本的补丁，装后估计能打开。
5.由于电脑显卡较差，做动画太卡，只上传所做文件。
6.若需链轮请参考：http://www.proewildfire.cn/thread-6148-1-1.html
