前两天看到 凄月狼魂 君求助钣金轧制建模，
当时我提出两种方法，但皆无法展开，
研究1天，终于发现一种可展开的方法
原求助贴地址：http://www.proewildfire.cn/forum ... p;page=1#pid1272222
为了能分享给更多的人学习，故新开一贴
采用的方法是钣金折弯中的轧+带有转接的选项
先看下效果图和展开图

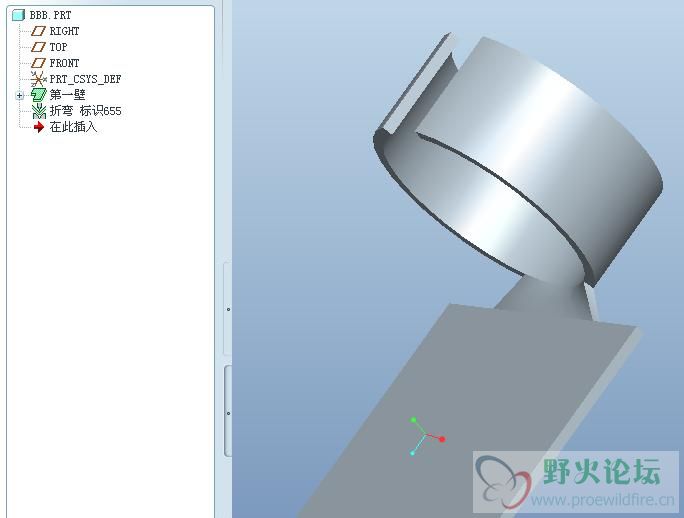

效果图

效果图

展开图

展开图

下图为求助贴的图片，难点就在于这个箭头所指过渡区域的画法，
从钣金里用扫描混合命令画出后无法展开
从实体里转过来后的，也无法展开

下面为此过渡区域解法的具体步骤：

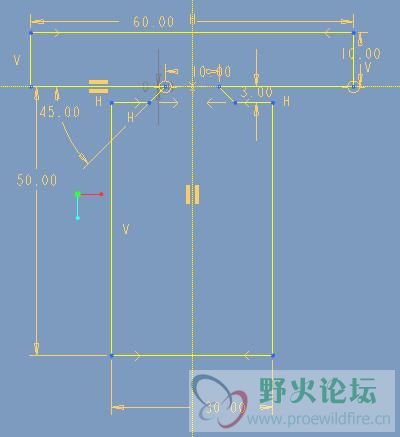

1，选“平整”并建草绘，完成，折弯壁这块的长度可以根据折弯大小自己定，我这个是随便画的尺寸

2，点“折弯”

游客，如果您要查看本帖隐藏内容请回复

10，完成
谢谢，看完了，基本上都会了吧！
如果再要prt，就有两种可能：
1，不愿意自己实践尝试；
2，没看懂上面的步骤
所以收取金钱3，以激励购买者，要好好学习，呵呵！
