用proe做三维工厂

征途杂货店老板 · 发表于 2011-4-28 14:05

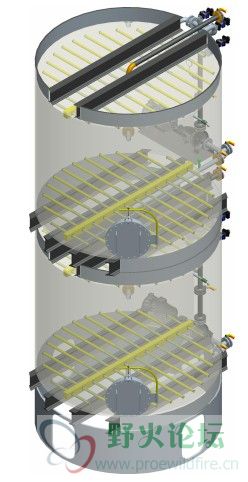

接触proe一年多了，因为工作需要，曲面接触的不多，用的多的主要是实体，机构和管道。下面是我做的一个三维工厂其中一个大型设备，大部分部件都按实际尺寸画的。阀门和人孔都是用组件组装，可以开关的。有做同样工作的可以加603955528.大家共同探讨提高！也希望高手多研究研究proe做三维工厂和工艺配管的优势。

zzymo · 发表于 2011-4-28 14:11

还有人啊~~~

凄月★狼魂← · 发表于 2011-4-28 15:27

1.赞一个！我估摸着有点像空压机管道图，但是实际中用不了这么多空压机吧？还是设备特别能“吃气”。

2.楼主这个图是用于模型展示呢，还是工程布管道？小弟不才也画过类似的设备水气管道图。

当时也是像画成像楼主这样的，气派。

，不过后来因为实际中变量居多，所以只画了节点和大概的路径

。
3.楼主的电脑，不得了啊……
没个几万块的工作站，搞不了……

yhvip · 发表于 2011-4-28 15:29

坚决抵制化工厂企业，给后代一个绿色家园。

zhou331 · 发表于 2011-4-28 16:11

原帖由 yhvip 于 2011-4-28 15:29 发表
坚决抵制化工厂企业，给后代一个绿色家园。

额~~~~~说实话，我们应该多造些化工厂，然后垃圾都排到外国去。。

石头飘 · 发表于 2011-4-28 16:37

楼主是不是在牧羊集团工作

征途杂货店老板 · 发表于 2011-4-28 19:48

回3楼，这是模拟移动床分离设备，也可以当模型也可以做管道图，毕竟所有尺寸都是按实际尺寸画的。另我用的笔记本，4000块买的啊，proe没那么吃硬件的。如果反应太慢可以把暂时用不到的组件隐藏了。
回4，5楼，俺这是做糖的设备。没什么污染的。
回6楼，俺是在一糖厂工作。

凝望飞尘 · 发表于 2011-4-28 19:55

开眼界了

凄月★狼魂← · 发表于 2011-4-29 08:29

台式机 i3 530 +4g 完成一个设备工装的建模后，想加个人模拟操作，这样可直观的表达设备工装配合外观。
但是人物一旦进入画面，那个卡，惨不忍睹啊。
另：我已经去除小曲面显示，边质量也从默认的3改成1，还是不行。
所以我想你画了这个多管道图，还合理的加入的人物姿势，曲面渲染效果也还行。电脑应该不错……
我的是5.0 m020。

wjh520 · 发表于 2011-4-29 12:04

不错的产品啊·······
