工程图辅助视图

xltll · 发表于 2011-4-10 15:25

最近遇到个问题，想做如图所示的辅助视图，不知道怎么做，各位可不可以告诉我。

xltll · 发表于 2011-4-10 15:27

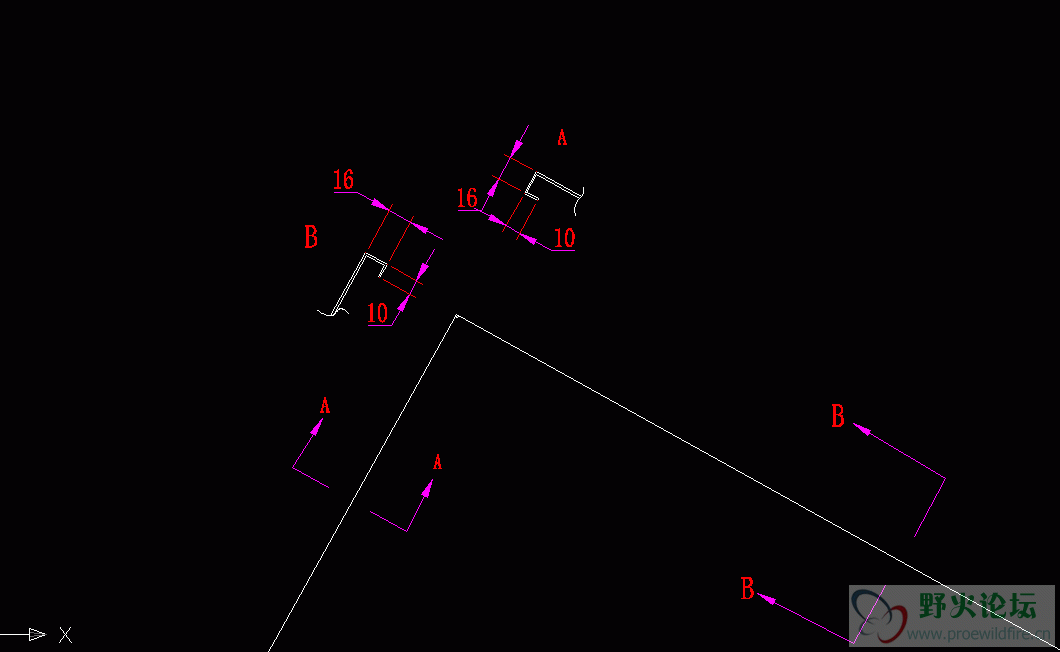

现在我把CAD各PROE都发上来，希望好心人帮我解决。每次都要自己画很是烦。PROE是5.0做的。

RAMBOZHOU · 发表于 2011-4-10 16:08

辅助视图在proe由这个命令的 5.0的布局里就有，具体操作，你点击辅助后看消息栏的提示就能办到了不用这个命令也能做到你重新插入一个模型摆到你想要的视角，然后旋转角度然后再剖开就行了

xltll · 发表于 2011-4-10 16:57

那个样条曲线怎么搞出来啊。做不好，其它的我自己已经搞定了

xltll · 发表于 2011-4-10 17:05

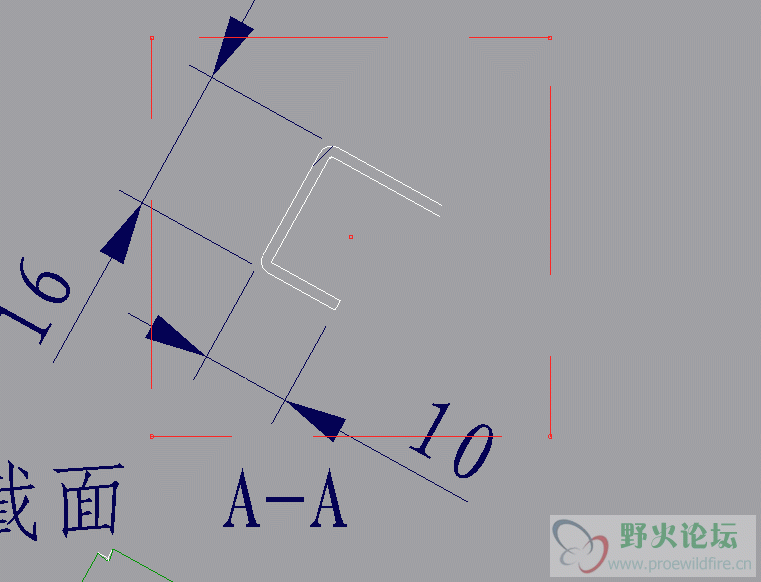

已经做到这里来了，但下面不知道怎么做了，请高手出马

YZY · 发表于 2011-4-11 07:58

原帖由 xltll 于 2011-4-10 16:57 发表
那个样条曲线怎么搞出来啊。做不好，其它的我自己已经搞定了

你1楼那边界的样条曲线本来就是错的，没有伸出来的道理。

xltll · 发表于 2011-4-11 19:22

我也知道这样子做是不符合机械制图的。这个是为了别人看图看得清楚一点，这个很多东西是没有固定的，问题是要让工人把图纸看得更清楚，更有利于生产才是硬道理。

[ 本帖最后由 xltll 于 2011-4-11 19:25 编辑 ]
