在这种曲面上要怎么做这种均布的凸点阵列？

失落版图 · 发表于 2011-3-12 11:09

这个问题困扰我很久了啊，特来求助各位大大，有谁愿意帮下忙的啊？内有附件。614617781@qq.com

[ 本帖最后由失落版图于 2011-3-12 11:29 编辑 ]

ch3508 · 发表于 2011-3-13 09:14

我也想知道做法，顶顶

yade1234 · 发表于 2011-3-13 19:02

好像有个填充什么的，你看行吗？我记得那个不太好，还有论坛好像有个方向盘和高尔夫球的例子，你搜搜看有吗，可以作为参考

失落版图 · 发表于 2011-3-14 08:10

试过了，不是均布的

armyday · 发表于 2011-3-14 08:26

高难度哦，好期待啊

hehaihang123 · 发表于 2011-3-14 11:16

曲面上均布阵列通常有两种方案。
1：填充+曲面跟随。
2：展平面——阵列——弯回去。
我分别用两种方法给你做了下。
具体操作：
不论是那种方案，一个单一光滑的面都很重要，你那个旋转的草绘截面是多根线组成的，我把它转成了样条，这样可以得到单一的面。
还有就是通常阵列很耗费内存，一般都放到后面做，但是你这个难点就这阵列，所以就先做了。
贪图省力就没一步步来，把你那个其余的特征直接复制过来了。复制的时候方向有点扭，也没调直接旋转了下（太懒了）。

下面说一下其他的问题：
你这个图上标的那个直径1mm,高是0.5mm(我是按照这个画的），但是这样考虑到阵列变形的问题，稍不小心就会出现倒扣，所以通常是1mm的圆，高0.35左右。
还有就是到底阵列到那个地方，边缘在哪里？图上也没说，看产品功能上我大概估计下，那个45度的也不清楚对不。

下面是两种方案的优缺点。

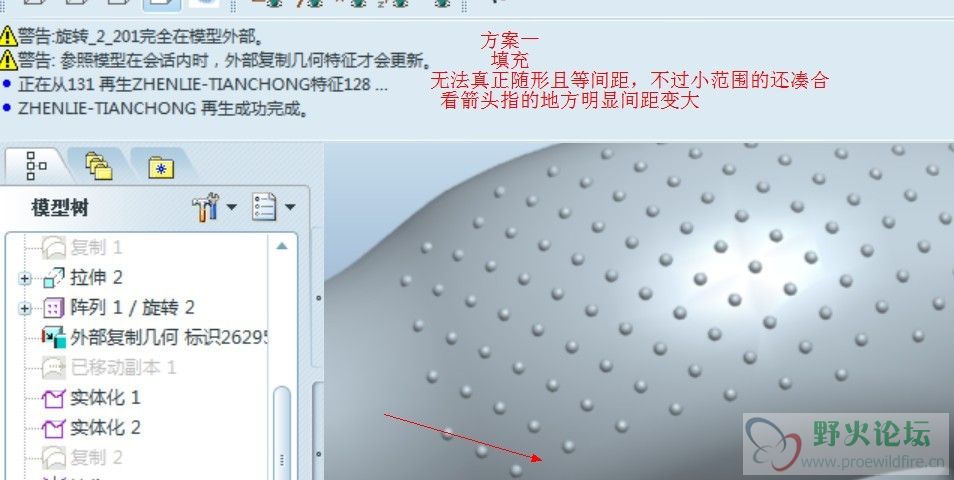

1：填充
优点：操作相对简单，阵列成员没有变形（这里就是那个凸点），对面要求相对不高。
缺点：不能说是严格的跟随曲面，更不能说是均布。在远离阵列中心的地方，特别是曲率变化急骤的地方，成员之间的距离会变的无法让人接受。

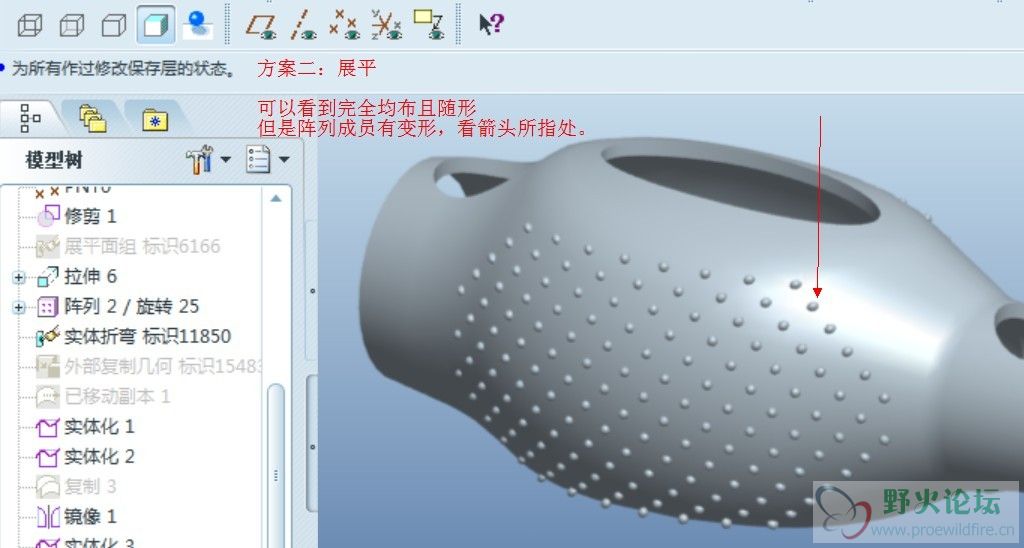

2：展平
优点：基本可以说是做到了真正的均匀分布且随形，特别是对于弯曲较小的面，此方案是首选。
缺点:远离展平中心的成员会变形，比如此图圆球变成了椭球，另外展平对面要求有点苛刻，比如此图不切掉一部分根本无法展平，对新手此操作稍微有点困难。
两种方案各有优缺，自己根据实际情况选择，对于任意曲面做到完全随行且均布目前我还没找到合适的方案。
当然对于你这个图，我两种方案都调节可以接受，咋一看貌似没区别。

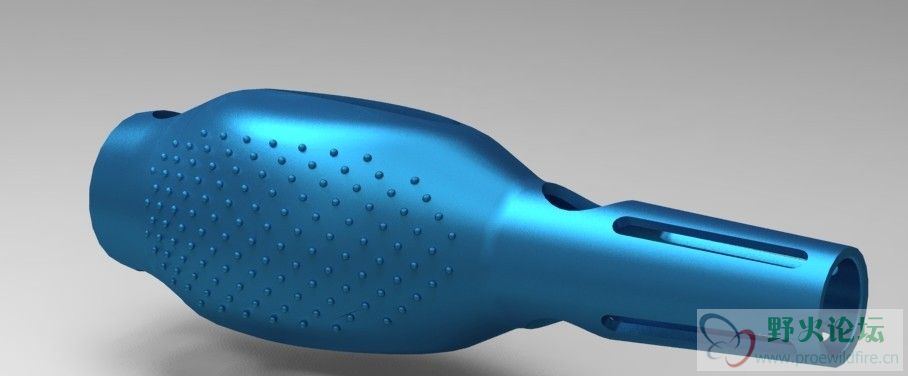

方案一，方案二截图prt一并上传(5.0),并附送展平方案的渲染，呵呵。
