[求助] 图中过渡的类似倒角面如何画成proe3D图形

1 主题	9 回帖	0 威望

发表于 2011-2-16 20:25 | 显示全部楼层 |阅读模式

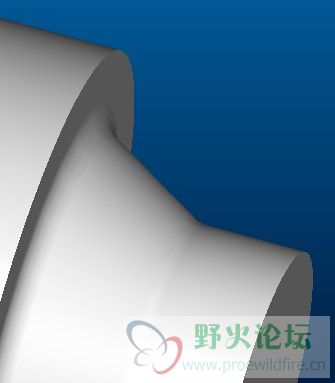

图中两个R20处的，过渡倒角，用proe画，如何画出，请高手指教

1 主题	9 回帖	0 威望

楼主| 发表于 2011-2-16 20:26 | 显示全部楼层

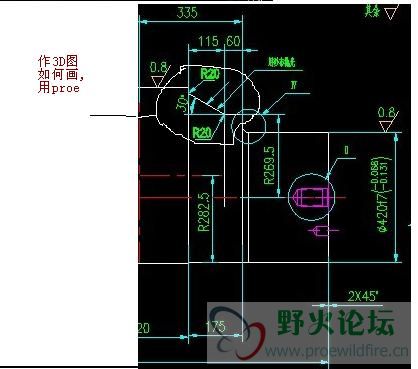

上图是右视图，下图是主视图

回复顶踩

12 主题	879 回帖	172 威望

发表于 2011-2-17 16:49 | 显示全部楼层

先倒角115x30°在倒圆角R20或先旋转锥面在倒圆角

prt0002.prt.zip (72.04 KB, 下载次数: 4)

参与人数 1	威望 +1	收起理由
野火	+ 1	热心助人

回复顶踩
