这跟管子怎么画

wym518201 · 发表于 2011-2-16 11:08

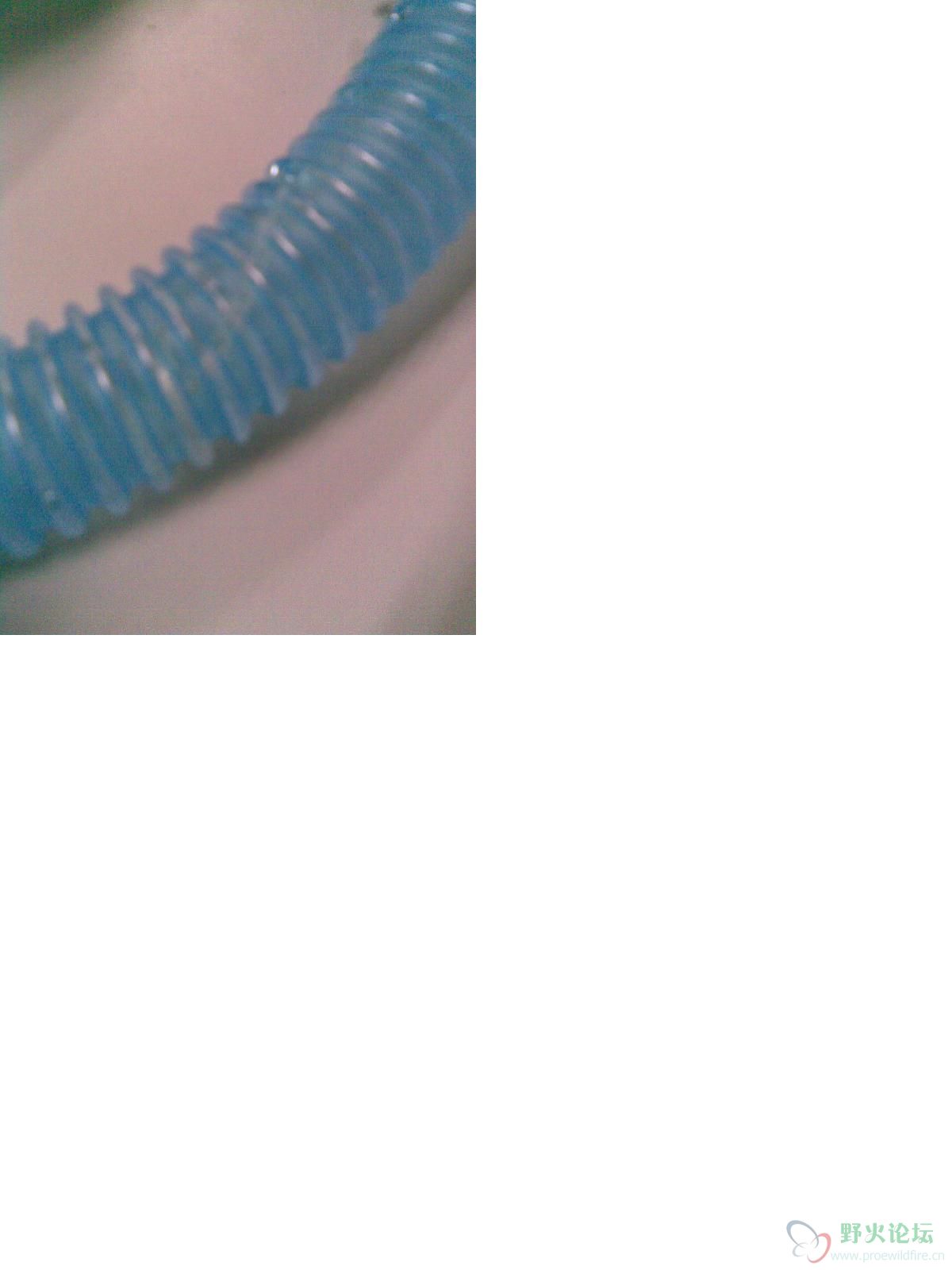

这是跟普通管子，凸起部分是一节一节的而不是成螺旋状环绕的，附件是一段管子的实图，手机拍的不是很清楚
另附一个PART，是自己尝试的画法。我想先扫描一个管子主体，然后再画一个凸起，再将凸起部分沿管子主轴阵列，每个凸起间的距离是6mm，最终阵列失败了，因此恳求各位高手大哥帮帮忙，小弟不甚感激。

wym518201 · 发表于 2011-2-16 12:42

主题我看了，谢谢分享，但是我的管子是蛇形的，但是上面的波纹不是螺旋的应该怎么画

Q初行者Q · 发表于 2011-2-16 12:53

在管的中心线上先做点选择比率然后在此点的基础上做出凸起的部分然后成组将组阵列选择点的比率阵列等下做下给你上PART

happier · 发表于 2011-2-16 13:06

先画直的然后折弯就行了。。。

wym518201 · 发表于 2011-2-16 13:10

谢谢，果然是高手。

wym518201 · 发表于 2011-2-16 13:31

零件我打不开来，我看的是视频，那个直的是波纹的，那个蛇形管我看的像是螺旋形，而且画那个凸起的步骤就是按螺旋来的，我的版本是4.0，高手可否上一个我能打开的PART

显示全部楼层 · 发表于 2011-2-16 20:54

提示: 作者被禁止或删除内容自动屏蔽

hehaihang123 · 发表于 2011-2-16 22:57

波纹管的各种做法，3.0的图。
有10多种做法。简单的复杂的。vss的，折弯的等等。

[ 本帖最后由 hehaihang123 于 2011-2-16 22:59 编辑 ]

hehaihang123 · 发表于 2011-2-16 23:01

文档截图，一个prt一种做法。
