公司产品中的一个弯曲结构，怎么画能更好呢？？帮帮忙哟！

xiaomumull · 发表于 2011-2-11 10:50

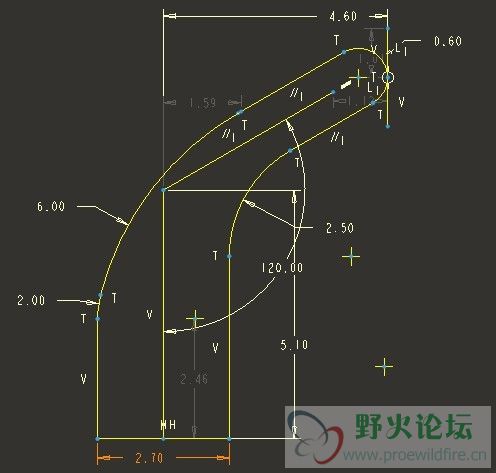

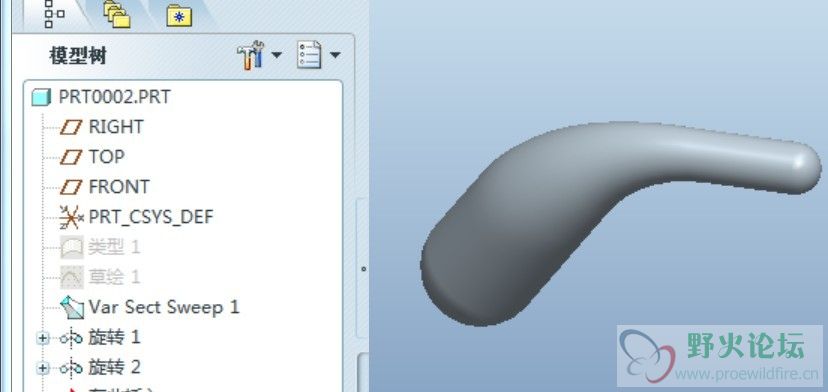

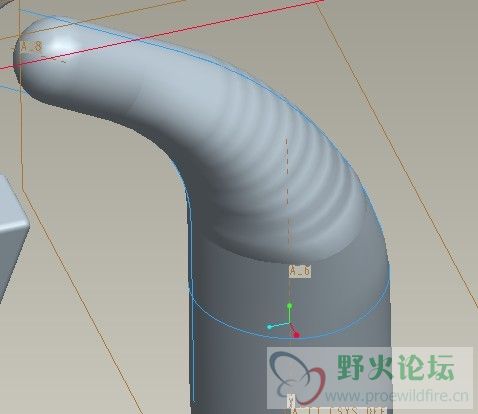

各个高手师傅们看看，我按照图纸画出来的就是这个衰样，大家试试，看怎么能画好看点。草图中只是圆柱的外形轮廓曲线，也是根据这个画图的，这个尺寸应该是可以做稍加改动，但是我不知道怎么改能使三维图更好些，圆柱顶端和底端处都还好画，就中间的弯曲部分，这个图中的是我用的扫描混合做了12个界面。之前也试过别的途径画，都没成功。但是这个画出来的还这熊样。还望大家都试试看，就是能画的表面圆滑过渡就好。这个圆柱的直径是2.7，非常小，所以我没画出来，放大的画能画出来。我用的是proe5.0，所以就没传草绘，麻烦大家自己绘制了.

[ 本帖最后由 xiaomumull 于 2011-2-12 17:29 编辑 ]

f15200 · 发表于 2011-2-11 11:27

估计：截面之间过渡连接时不要采用直线方式而采用平滑方式就好多了

aclare111111 · 发表于 2011-2-11 14:31

贴个实物图

hehaihang123 · 发表于 2011-2-11 15:20

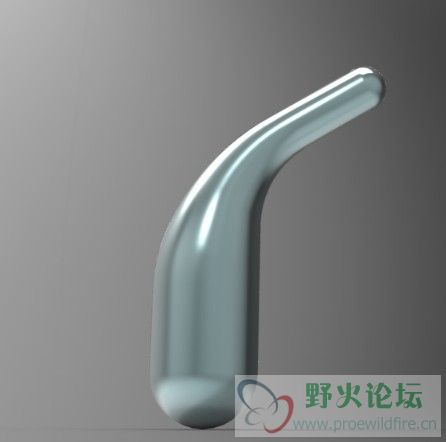

这种结构要想光滑，vss是个不错的选择。
没有按照你的尺寸来，只是跟踪草绘了你的那个2d图，基本和你的一致。
5.0的图，希望能打开。

显示全部楼层 · 发表于 2011-2-11 15:45

提示: 作者被禁止或删除内容自动屏蔽

hehaihang123 · 发表于 2011-2-11 16:00

用直线和圆弧是为了更好的确定尺寸。
先画好后选中整条线，编辑——转化到——样条即可。我那个即使。
这样既兼顾了尺寸又可以减少面的数量。

xiaomumull · 发表于 2011-2-12 11:10

太感谢您的帮助了。。以后都忠于论坛。。。

xiaomumull · 发表于 2011-2-12 11:11

恩您的建议我也去试试。。学到了好多又。。谢谢您

xiaomumull · 发表于 2011-2-12 11:13

恩。。又学会了一招。。我的proe是自学的。所以只是会按常规的画法。。这种很宝贵的技巧希望论坛里能有更多的人奉献呢。。在次感谢您。

xiaomumull · 发表于 2011-2-12 11:21

谢谢。。
