连接约束
连接约束又被称为预定义约束集,这是因为连接约束可以看作系统预先设定的,使用一些基本约束所创建的集合。连接约束定义了元件在组件中的运动,其中包含用于定义连接类型(有或无运动轴)的约束。
使用连接约束放置的元件有意地未进行充分约束,以保留一个或多个自由度。配置了连接约束后,可以将元件拖动到正确位置以允许进行所需的运动。
Pro/ENGINEER中提供了11种连接约束,分别为:刚性、销钉、滑块、圆柱、平面、球、焊接、轴承、一般、6DOF、槽。使用这些连接约束,用户可以定义零件间的相互运动关系,还可以依据这些运动关系进行运动仿真。
1.刚性连接
连接两个元件,使其无法相对移动。可使用任意有效的约束集约束它们。如此连接的元件将变为单个主体。刚性连接约束类似于用户定义的约束集合
2.销钉连接
将元件连接至参照轴,以使元件以一个自由度沿此轴旋转或移动。选取轴、边、曲线或曲面作为轴参照。选取基准点、顶点或曲面作为平移参照。销钉连接由两种约束组成:轴对齐和平面配对或对齐或点对齐。
3.滑块连接
将元件连接至参照轴,以使元件以一个自由度沿此轴移动。选取边或对齐轴作为对齐参照。选择曲面作为旋转参照。滑块连接由两种约束组成:轴对齐和平面配对/对齐以限制沿轴旋转。
4.圆柱连接
连接元件,以使其以两个自由度沿着指定轴移动并绕其旋转。选取轴、边或曲线作为轴对齐参照。圆柱连接有一个约束。
5.平面连接
连接元件,以使其在一个平面内彼此相对移动,在该平面内有两个自由度,围绕与其正交的轴有一个自由度。选取“配对”或“对齐”曲面参照。平面连接具有单个平面配对或对齐约束,配对或对齐约束可被反转或偏移。
6.球连接
连接元件,使其可以三个自由度在任意方向上旋转(360%旋转)。选取点、顶点或曲线端点作为对齐参照。球连接具有一个点对点对齐约束。
7.焊接约束
将一个元件连接到另一个元件,使它们无法相对移动。通过将元件的坐标系与组件中的坐标系对齐而将元件放置在组件中。可在组件中用开放的自由度调整元件。焊接连接有一个坐标系对齐约束。
8.轴承连接
球连接和滑块连接的组合,具有四个自由度。具有三个旋转自由度和沿参照轴的平动自由度。对于第一个参照,在元件或组件上选择一点。对于第二个参照,在组件或元件上选择边、轴或曲线。点参照可以自由地绕边旋转并沿其长度移动。


9.一般连接
有一个或两个可配置约束,这些约束和放置约束相同。
注意
相切、“曲线上的点”和“非平面曲面上的点”不能用于一般连接。
106DOF连接
因为未应用任何约束,所以6DOF连接不影响元件与组件相关的运动。元件的坐标系与组件中的坐标系对齐。XYZ组件轴是允许旋转和平移的运动轴。
11.槽连接
非直轨迹上的点。此连接有四个自由度,其中点在三个方向上遵循轨迹。对于第一个参照,在元件或组件上选择一点。所参照的点遵循非直参照轨迹。轨迹具有在配置连接时所设置的端点。槽连接具有单个“点与多条边或曲线对齐”约束。
头像被屏蔽

2

主题

60

回帖

-30

威望

禁止发言

积分
4
发表于 2011-2-11 19:35 | 显示全部楼层
提示: 作者被禁止或删除 内容自动屏蔽
回复 支持 反对

使用道具 举报

0

主题

17

回帖

0

威望

实习生

Rank: 1

积分
20
发表于 2011-6-12 23:39 | 显示全部楼层
找这方面的资料很久了,一直没有找到,谢谢楼主对这方面的讲解!
回复 支持 反对

使用道具 举报

7

主题

451

回帖

0

威望

高工

Rank: 4

积分
500
发表于 2011-7-7 09:42 | 显示全部楼层
谢谢楼主对这方面的讲解!
回复 支持 反对

使用道具 举报

1

主题

7

回帖

0

威望

实习生

Rank: 1

积分
9
发表于 2012-3-30 11:39 | 显示全部楼层

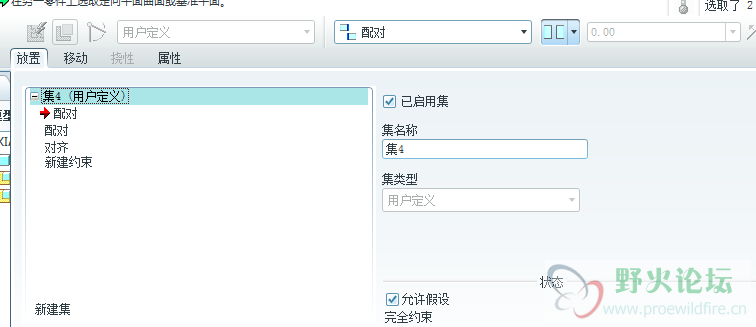

请问楼主 proe装配时编辑定义时无法改变约束类型,该怎么办? 我之前选择的是用户定义装配,后来发现需要改成销钉装配,但是无法修改,除非将其删除再装配,请问除此种方法之外我该如何修改?
回复 支持 反对

使用道具 举报

26

主题

270

回帖

4

威望

工程师

Rank: 3Rank: 3

积分
354
发表于 2014-6-3 16:04 | 显示全部楼层
不错不错!
回复 支持 反对

使用道具 举报

1

主题

99

回帖

0

威望

助工

Rank: 2

积分
105
发表于 2014-9-19 23:13 | 显示全部楼层
恩恩,真详细
回复 支持 反对

使用道具 举报

0

主题

46

回帖

0

威望

助工

Rank: 2

积分
55
发表于 2019-12-26 08:46 | 显示全部楼层
好贴本天成 妙手偶得之
回复 支持 反对

使用道具 举报

3

主题

97

回帖

0

威望

助工

Rank: 2

积分
113
QQ
发表于 2019-12-26 09:09 | 显示全部楼层
易水涵 发表于 2012-3-30 11:39
请问楼主 proe装配时编辑定义时无法改变约束类型,该怎么办? 我之前选择的是用户定义装配,后来发现需要改 ...

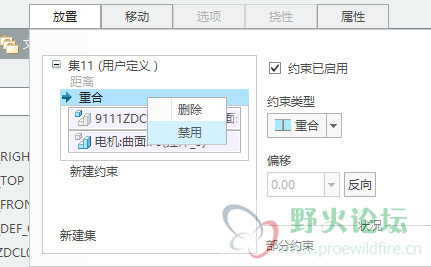

可以禁用约束在重新选择约束装配,或者禁用集再新建一个集约束装配。
