请教各位大侠 螺母螺纹画法

linghun1hao

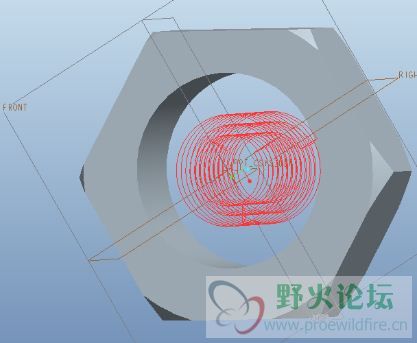

画螺母螺纹时，螺纹出现错误，请各位大侠 指点 附图

落地针声

一般来说，要出工程图的零件要画螺纹的话，得画修饰螺纹：“插入”、“修饰”、“修饰螺纹”

bendan132

想要在模型中看到螺纹一般采用螺旋扫描切割，要控制好扫描轨迹，螺距，扫描界面等，如果扫描没有成功，一般为截面和螺距的关系没有处理好，好友注意剪切方向，倒是如果想做出标准的螺纹要查看螺纹大径、小径、压力角等参数，要机械制造手册的，proe里也提供了修饰螺纹的命令，只是作为数据保存到模型中了，视觉上看不到，到在生成工程图时可以看到符合制图标准的螺纹线…个人观点，请高手斧正！

laushineyee

楼上正解。问个问题，你为什么非得要在模型中显示螺纹呢？即使在工程图里也没必要显示螺纹啊，标注一下螺纹参数就ok了。在CAD模型中显示螺纹既浪费做图时间，更浪费计算机显示时间，费劲，费钱，费力不讨好。装配个螺栓上去，你不显示螺纹也知道那是个螺栓。

hongtu

你可以按下面的做。
1。如果只是为了标注下螺纹，那你只要用插入----修饰---螺纹就行了，这样画出的螺纹是看不出来的，但是在显示时占用内存少，出图时也可以标出来。
2。如果想在模型中看出螺纹，那就用插入----螺旋扫描就行了，但是要多占内存哦，
一般用第一种就行了，特别是在模型较复杂或组件太过于庞大时。

你图上的问题应该是你在选择曲面时没有行对。

[ 本帖最后由 hongtu 于 2011-1-14 09:45 编辑 ]

zhou416353634

扫描切除的时候，横截面一定要与螺旋线垂直，否则就扫描不出来！

liangsir1969

有这么个问题，螺纹修饰，中间的孔要稍小。做M8，中间的孔直径大概要小于7。依此类推。
外螺纹也一样，反之。
