[分享] 新人练习用图纸18张

[复制链接]

4

主题

25

回帖

1

威望

助工

Rank: 2

积分
59
QQ
发表于 2010-12-23 14:10 | 显示全部楼层 |阅读模式

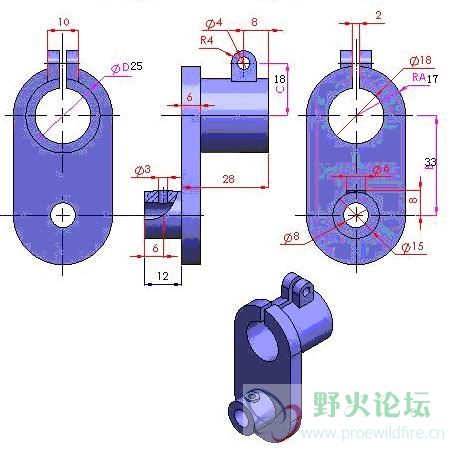

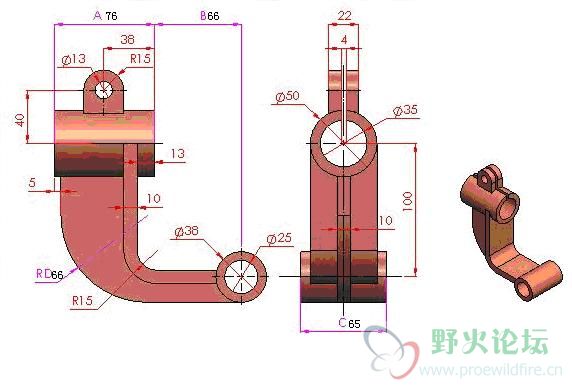

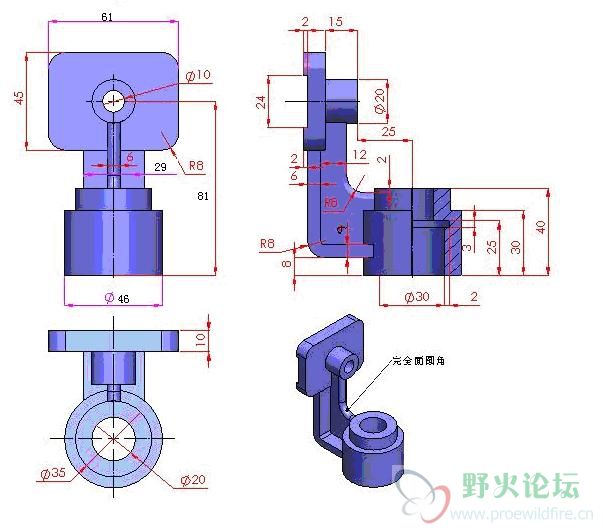

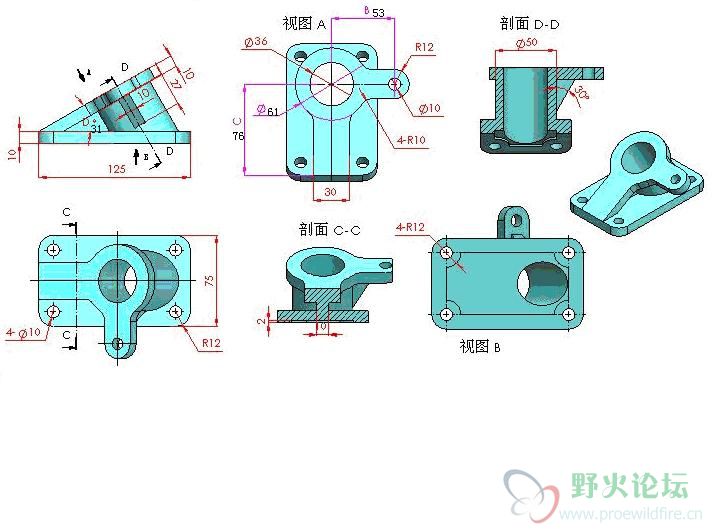

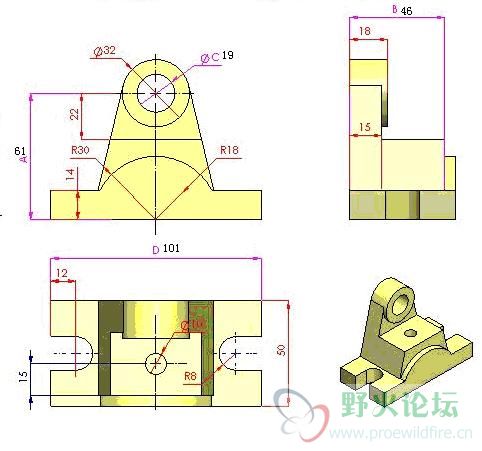

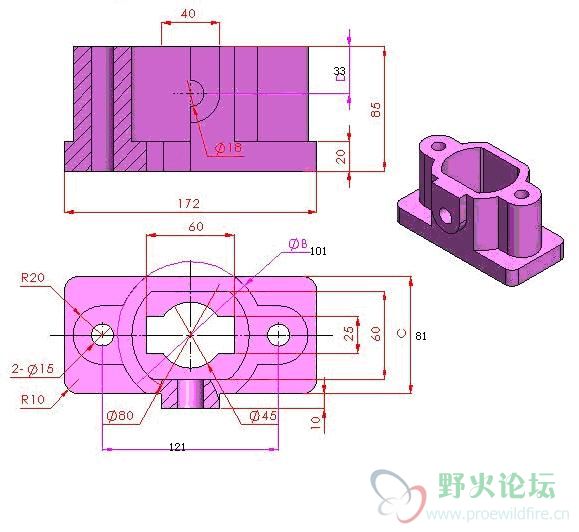

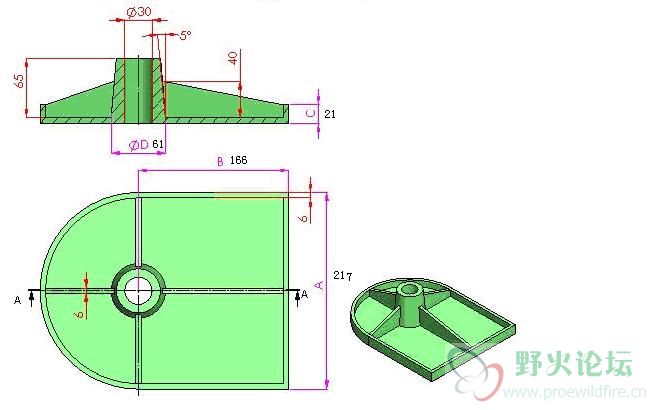

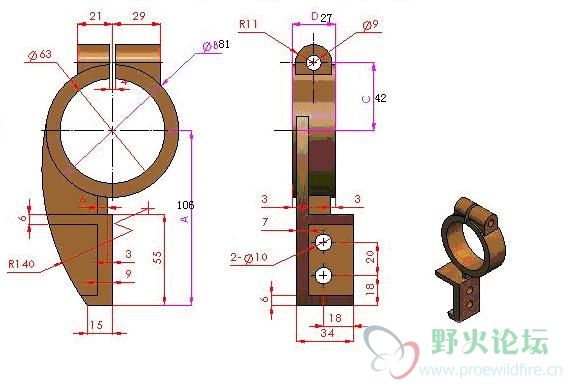

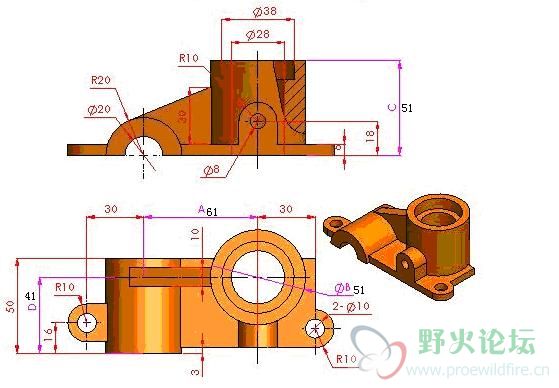

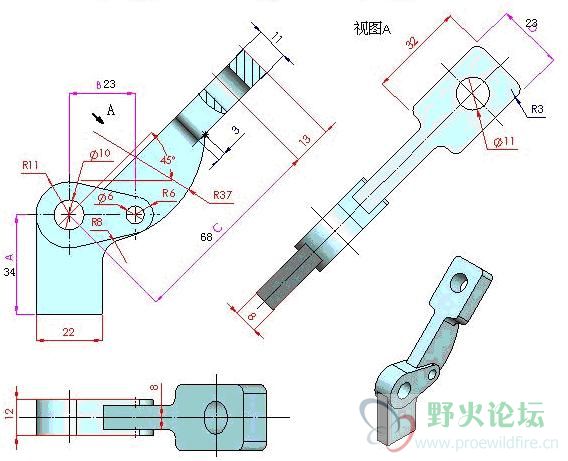

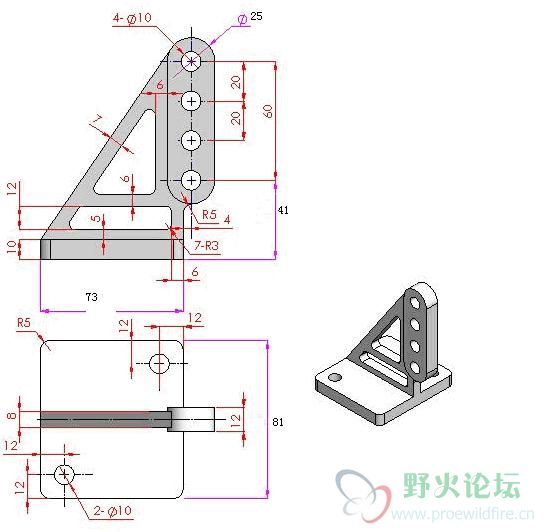

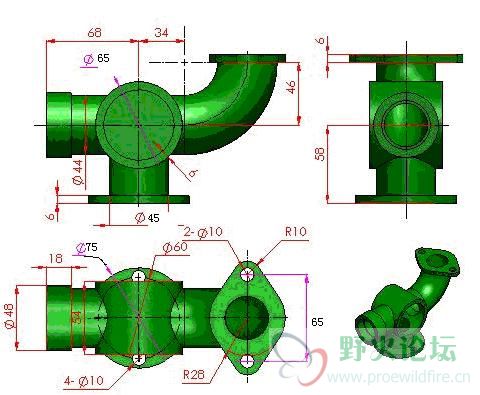

PRO/E我是新人,以下图纸是一些简单图纸,虽然是UG画的图但是练手挺舒服的.

评分

参与人数 1威望 +1 金钱 +8 收起 理由
野火 + 1 + 8 感谢分享

查看全部评分

45

主题

1034

回帖

136

威望

讲师

Rank: 6Rank: 6

积分
1599

热心助人勋章宣传大使勋章优秀会员勋章希望之星勋章

发表于 2010-12-23 14:23 | 显示全部楼层
看上去还算整齐。
不过比起我用autocad 出的图纸,就差远啦了。
回复 支持 反对

使用道具 举报

0

主题

72

回帖

1

威望

助工

Rank: 2

积分
87
发表于 2010-12-23 16:05 | 显示全部楼层
似乎是AutoCAD画的~想起一年考CAD高级时~天天画这东西~~~维一的感觉~AutoCAD的三维超麻烦~
回复 支持 反对

使用道具 举报

128

主题

679

回帖

67

威望

讲师

Rank: 6Rank: 6

积分
1179

热心助人勋章希望之星勋章

发表于 2010-12-23 18:09 | 显示全部楼层
--,很久没弄过这东西, 练习下,看看有什么长进
回复 支持 反对

使用道具 举报

2

主题

19

回帖

0

威望

实习生

Rank: 1

积分
25
发表于 2010-12-23 20:04 | 显示全部楼层
用soilworks画过
回复 支持 反对

使用道具 举报

141

主题

1225

回帖

314

威望

讲师

Rank: 6Rank: 6

积分
2192

优秀斑竹勋章宣传大使勋章斑竹勋章希望之星勋章

发表于 2010-12-23 22:34 | 显示全部楼层
很不错,感谢分享!!
回复 支持 反对

使用道具 举报

12

主题

879

回帖

172

威望

讲师

Rank: 6Rank: 6

积分
1332

热心助人勋章优秀会员勋章希望之星勋章

QQ
发表于 2010-12-23 23:00 | 显示全部楼层
看看简单,掌握准确的建模思路不易,不错,谢谢
回复 支持 反对

使用道具 举报

0

主题

9

回帖

0

威望

实习生

Rank: 1

积分
10
发表于 2010-12-23 23:11 | 显示全部楼层
很久没用proe了,正好拿来练习下
回复 支持 反对

使用道具 举报

riubty88 该用户已被删除
发表于 2010-12-23 23:19 | 显示全部楼层
提示: 作者被禁止或删除 内容自动屏蔽
回复 支持 反对

使用道具 举报

8

主题

283

回帖

0

威望

工程师

Rank: 3Rank: 3

积分
306
发表于 2010-12-24 11:17 | 显示全部楼层
还不错,值得练习一下,回顾回顾
回复 支持 反对
