皮带轮模拟运动仿真教程~~（继续图文）

dwdqbt · 发表于 2008-5-17 17:02

仿真的效果

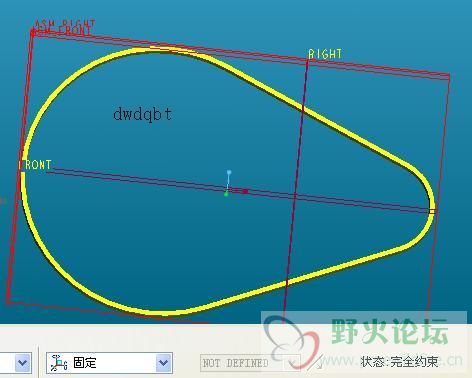

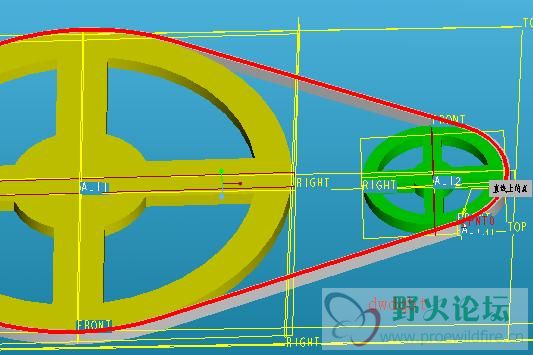

第一步先画皮带轮和皮带

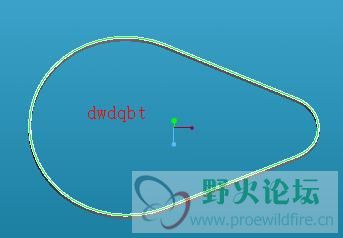

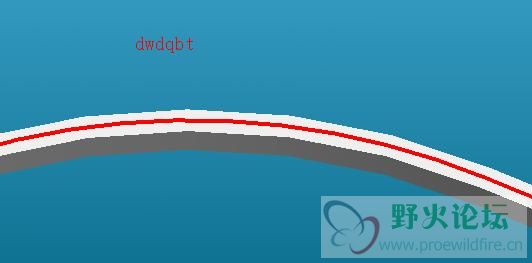

要在皮带的中间草绘条中心线

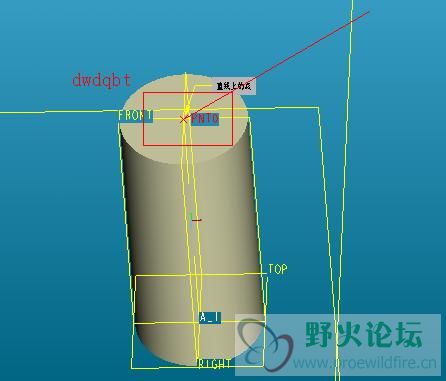

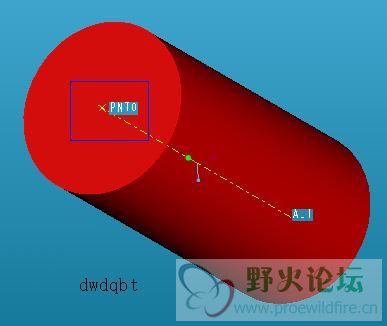

第二步画个小圆柱，它的长度比皮带的宽度长一点，直径与皮带厚度相同，用轴线和一个断面为参照做一个基准点

第三步开始装配，先皮带，用缺省或固定都可以

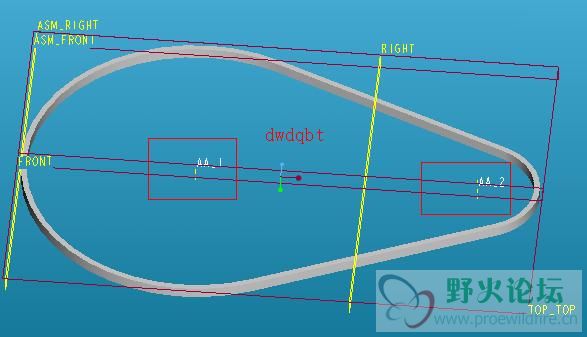

第四步做两个基准轴，等下放皮带轮用

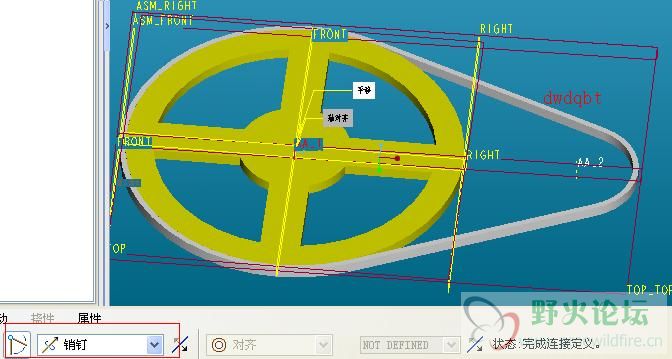

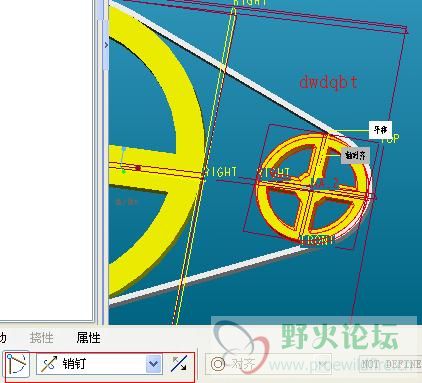

第五步放皮带轮，用销钉连接，这两个简单就不仔细说明了

然后插入小圆柱，用槽连接

两个对象分别为圆柱上的参照点和带轮上草绘的曲线

选曲线的时候记得按ctrl把整条曲线都选上

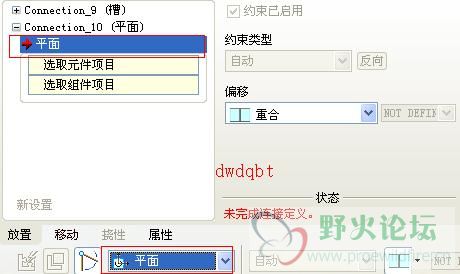

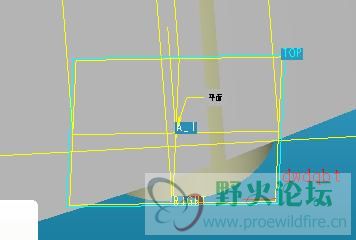

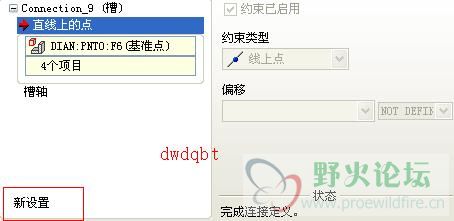

第六步新设置一个平面连接，防止小圆柱乱动

两个面可以是圆柱上的端面和皮带轮上的侧面

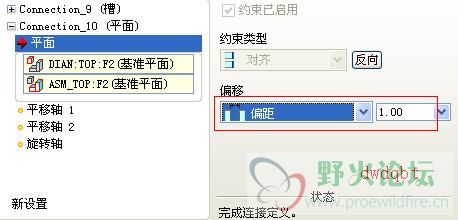

出现连接失败的时候把偏移里的重合改成偏距

这个小圆柱就定义好了，刚才说让圆柱的长度大于皮带的宽度就是为了看清楚点，防止被埋在里面

然后运动仿真

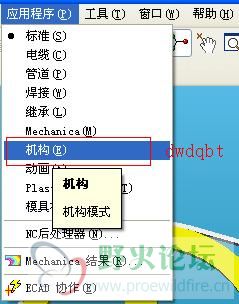

第七步选应用程序里的机构

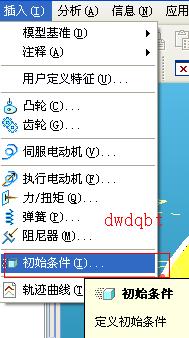

然后选插入里的初始条件

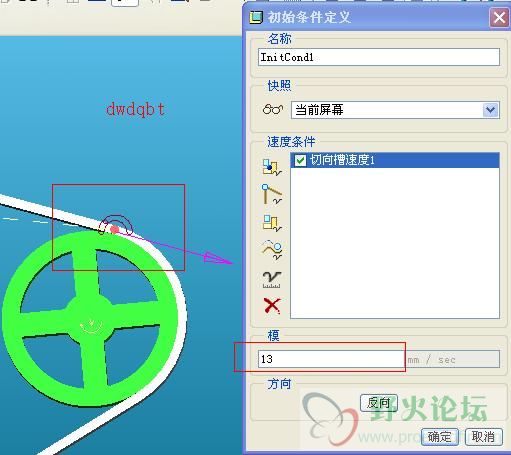

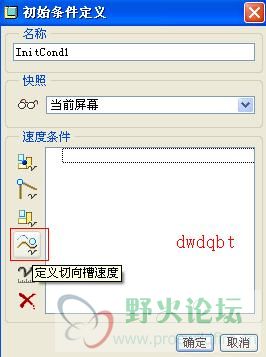

第八步定义一个切向槽速度

选圆柱的那个槽连接，给它一个模，就是速度，这个是线速度

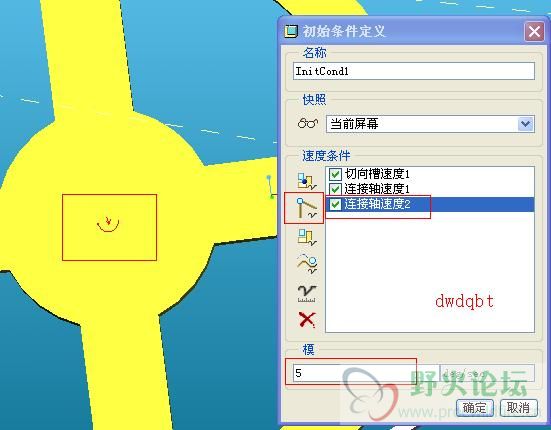

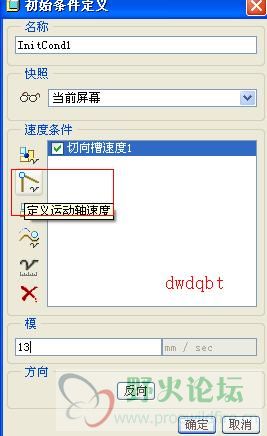

第九步定义一个运动轴速度

选皮带轮的销钉连接

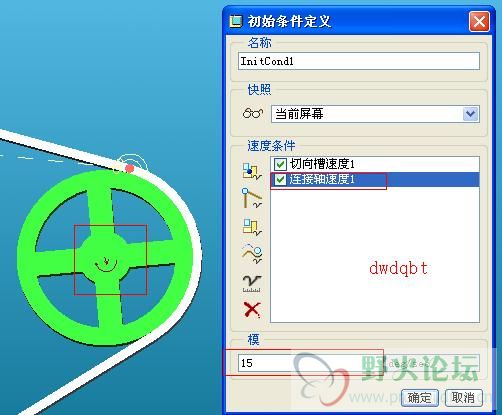

两个皮带轮都要定义

这些速度都要算一下，与上面的切向槽速度要匹配
第十步就可以分析了

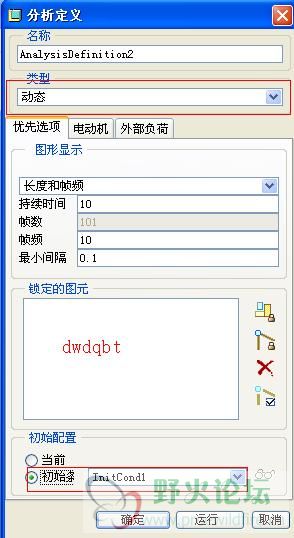

选动态和初始条件

运行就可以了
