Top-Down 设计小车的示例

野火

1、新建一个名为“xiaoche ”的布局文件。

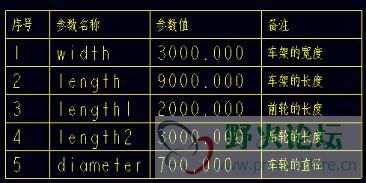

   建立小车的布局，共设置5 个重要直接参数：width,length,length1,length2,diameter。

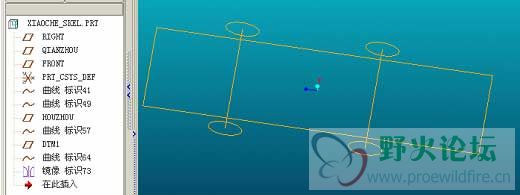

2、新建一个名为“xiaoche ”的装配文件，在此装配环境下新建一个名为“xiaoche_skel”的
   骨架模型，并建立如下骨架模型。

3、把布局“xiaoche.lay”中的参数传递给骨架文件“xiaoche_skel.prt” 。

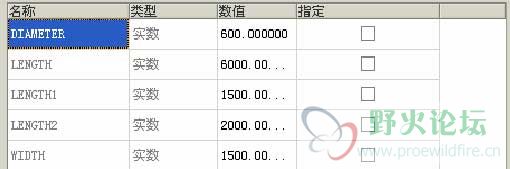

   通过把骨架文件与布局文件关联，使得骨架文件具有了布局中的5 个参数，如下图。

4  使骨架中的5 个参数与草绘的基准曲线建立关系式，如下图如示。

5、在“xiaoche ”装配环境下定义小车的组成，共分为4 个零件，装配设置为缺省，如下图模 型树。

6、把骨架中的各条线传给新建的4 个零件。
   通过“发布几何”与“复制几何”来传递草绘曲线，模型树如下图所示。

7、打开每个零件，建立相应的 维实体模型。
   chejia  的直径为200，qianzhou 与houzhou 的直径为150，chelun 的直径为600 且截面尺寸为：

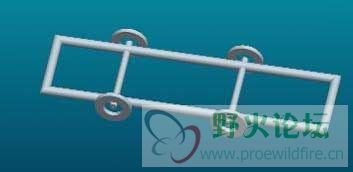

8、形成最终小车装配件，如下图所示。

9、做设计变更。
   输入另一组小车参数：

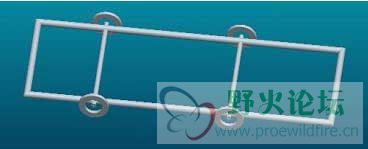

   变更后的小车模型如下图所示：
