从不同的零件复制特征

nuaacxl · 发表于 2010-12-1 16:41

昨天同事问过，但是自己也好久没用，就来论坛上搜索，结果没找到类似的教程。费了好长时间才搞定，决定做个教程分享给大家。

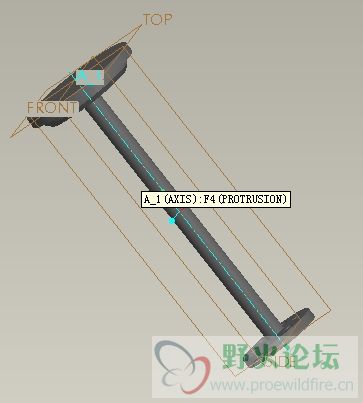

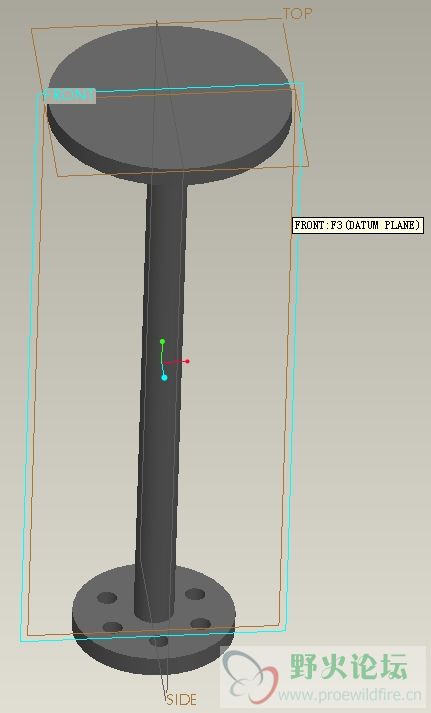

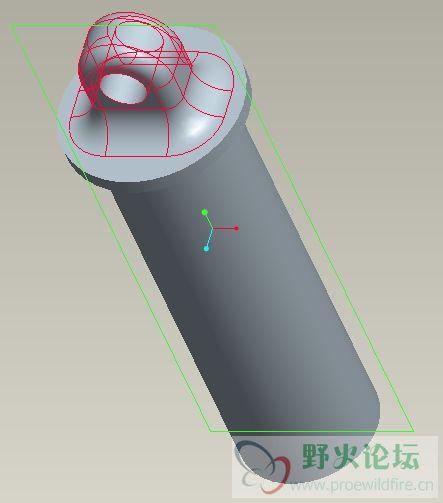

如图，就是吧第一个图的上部分，复制到第二个图的上部分，得到第三个图。（第一个图为零件1，第二个图为零件2）

1、打开两个零件，激活2。

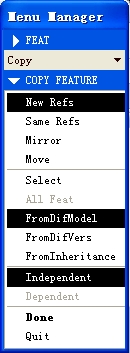

2、在零件2下，点编辑》特征操作》复制》从不同模型。

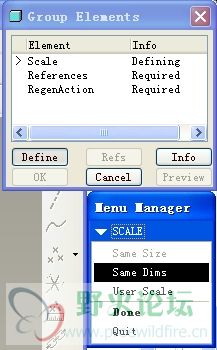

3、切换到零件1下，选取整个零件1，之后会提示选取要复制的部分，把零件以上部分的特征选中，包括那个轴，确定；选择相同尺寸，确定。

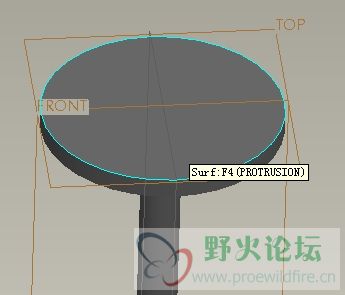

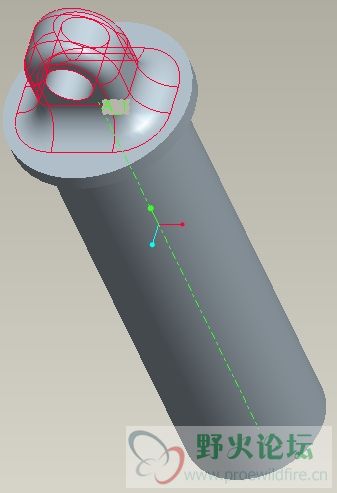

4、这里最重要，会跳出相应的参照，当零件1中的某个参照（可以是特征平面、基准面、轴或者点等）边城绿色时，切到零件2，点选相应的参照。之后会自动跳到零件1，提示第二个参照，当某些参照不需要的时候可以选择跳过。

点击确定，大功告成。

另附联系用的两个零件！

练习.rar (66.61 KB, 下载次数: 23)

记得交作业哦！哈哈～

nuaacxl · 发表于 2010-12-1 16:43

第二步操作，要点击Done之后再选取零件1。

nuaacxl · 发表于 2010-12-1 16:47

如果做其他建模时不成功，很可能是之前的某些特征参照没选对，具体问题还需具体解决～
