丝杠螺母返向器画法

zj-west · 发表于 2008-5-6 18:01

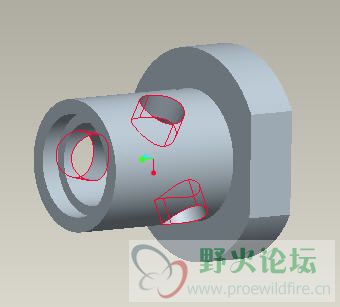

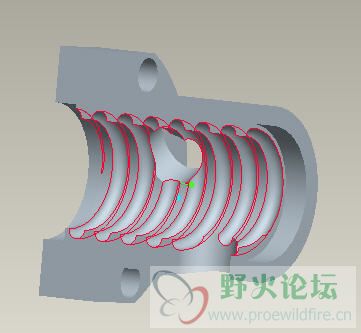

最近在画一个丝杠螺母的三维图，在返向器上不会画了，希望有高手出手帮帮忙，也可以让大家也学习一下。

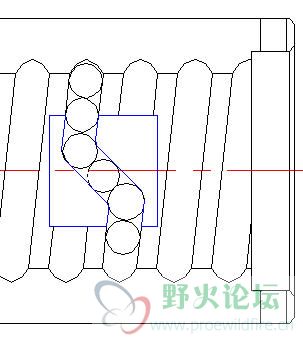

下面的附件里有关于这图的一些说明

[ 本帖最后由野火于 2008-5-6 20:51 编辑 ]

野火 · 发表于 2008-5-6 20:53

不明白你的意思，不过把图直接帮你传上来了，别的朋友帮你看看吧

下次注意图片直接上传，这样方便些

dwdqbt · 发表于 2008-5-6 22:00

以前研究过那东西,很复杂,不好画啊

zj-west · 发表于 2008-5-8 20:36

就算二维图传上来，也很难看的懂，高手们有兴趣去店里看下产品，再式式喽，我是搞了好久也没思路
