钣金件，怎么画

野火骚不尽 · 发表于 2010-11-13 11:20

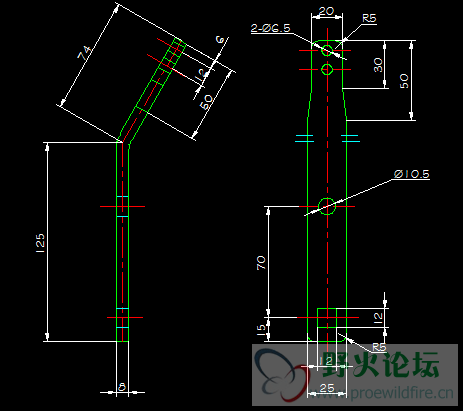

高手能画个给我学习下吗？

hxy369 · 发表于 2010-11-13 11:27

这是个最基本的零件了,自己对着Proe试也能搞出来的,看看基础教程吧
初步看下来,你的2d图是少尺寸的

野火骚不尽 · 发表于 2010-11-13 11:44

没有啊，旁边那个视图，可以看出来的。

hxy369 · 发表于 2010-11-13 12:00

o,还得算算啊?
不是啊,偶看不出来

显示全部楼层 · 发表于 2010-11-13 14:08

提示: 作者被禁止或删除内容自动屏蔽

hxy369 · 发表于 2010-11-13 14:17

原帖由 05131029 于 2010-11-13 14:08 发表
尺寸没问题,一个简单的拉伸加折弯就行了

怎么看来看去少尺寸啊
而且拉伸加折弯好像并不是好办法(你手工算展长?)

[ 本帖最后由 hxy369 于 2010-11-13 14:18 编辑 ]

xhj0001 · 发表于 2010-11-15 15:44

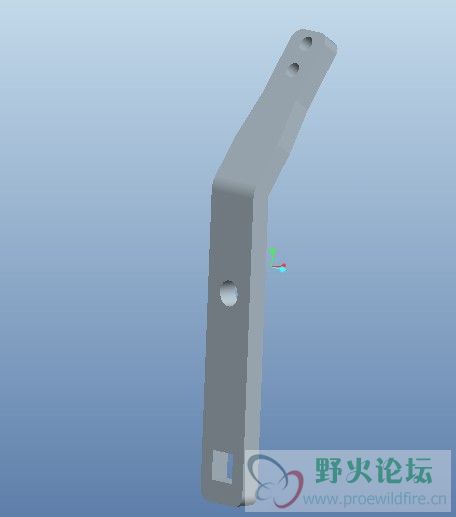

感觉这标注不像钣金的，试着画了一个，看起来不难啊！
[localimg=265,300]1[/locali
