[分享] 今天学到一个新的方法来绘制孔

19 主题	122 回帖	3 威望

积分: 169

发消息

发表于 2010-10-17 10:59 | 显示全部楼层 |阅读模式

今天学到一个新的方法来绘制孔，希望同大家分享一下：
1）请先用拉伸工具绘制一个矩形100X100X30；
2）选择：插入——孔工具，选择草绘选项，系统会弹出一个草绘的窗口；

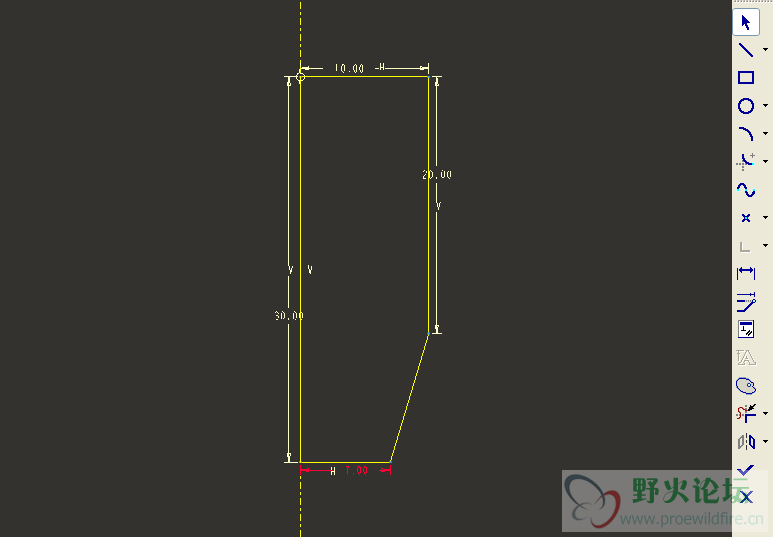

3）绘制截面：绘制一条中心线和孔的截面，（如图绘制截面），完成；

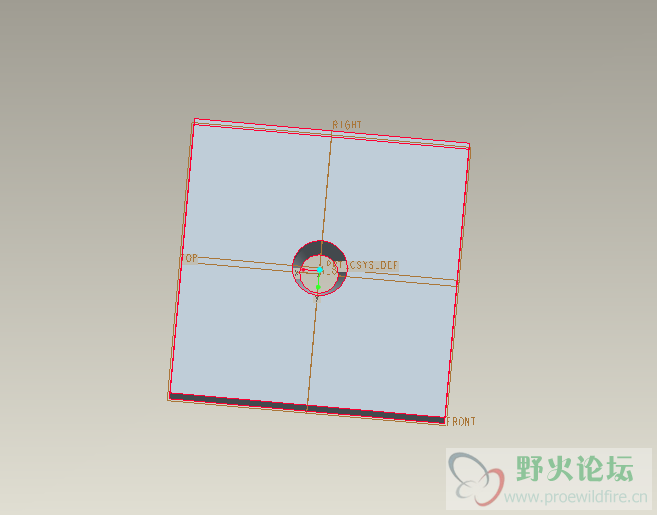

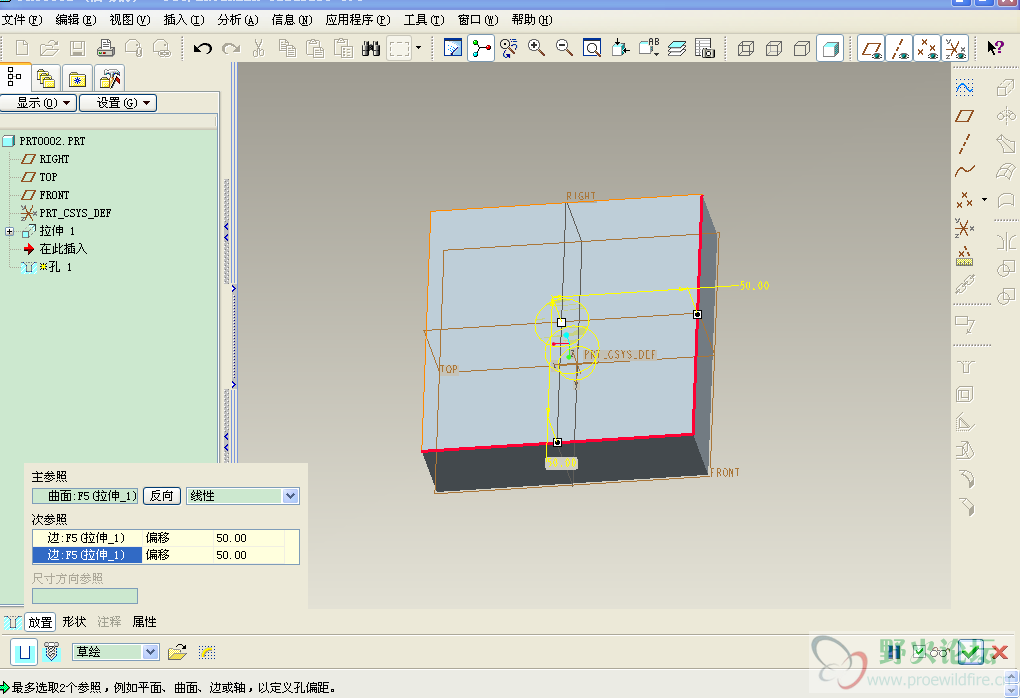

4）放置并完成中心孔特征，使定位尺寸为50，50（如图放置并完成中心孔）。




孔的绘制图.rar

79.59 KB, 下载次数: 30

评分

参与人数 1	威望 +1	金钱 +3	收起理由
野火	+ 1	+ 3	感谢分享
