教你如何做参数化齿轮（只要你输入参数就出齿轮，嘿嘿）

crazyPro4.0 · 发表于 2010-10-11 20:35

呵呵，先看看做完后的效果如图一嘿嘿

还行吧，呵呵，那接下来就按部就班的详解操作步骤（就是后边我的回帖）步骤有点多啦

（新手第一次做原创有什么不足见谅）

下边有 prt 文件

[ 本帖最后由 crazyPro4.0 于 2010-10-11 22:05 编辑 ]

yun0336wu · 发表于 2010-10-11 20:55

1，如何做参数化齿轮？！（从帖子里看来，没有任何地方可以“输入参数就出齿轮”，……）
2，楼主出示的齿轮模型严重偏离标准的渐开线齿廓形状，不能认同，也不敢恭维！
3，楼主发的这个“教你……”的帖子言过其实，没“教你……”任何甚麽招数！

crazyPro4.0 · 发表于 2010-10-11 21:11

1.定义参数啦！！点击工具--参数--查找范围--零件--再点+按键；

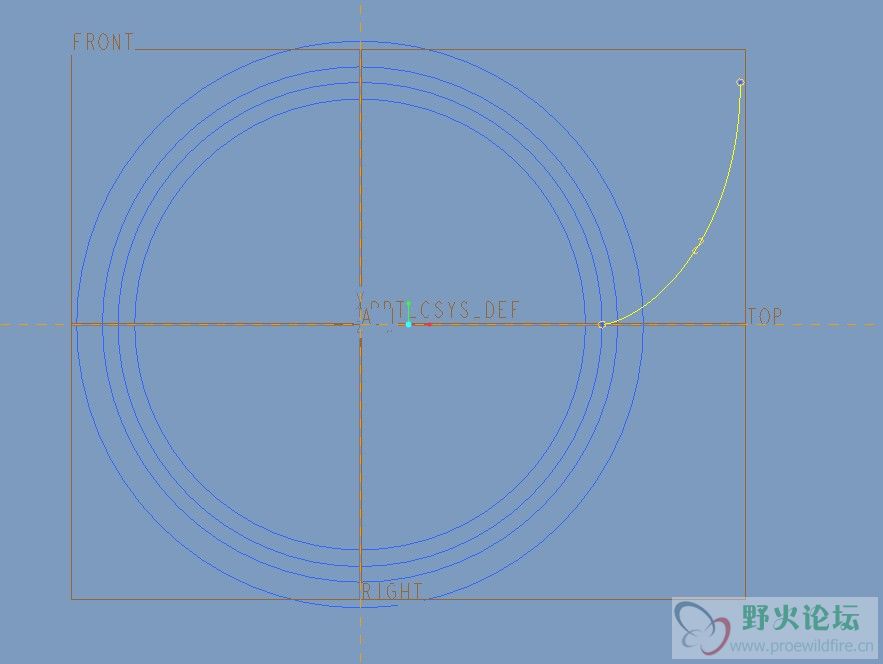

后再定义齿轮模数M 齿轮齿数Z 齿轮厚度B 齿轮压力角 ANGLE  做完后对照图三

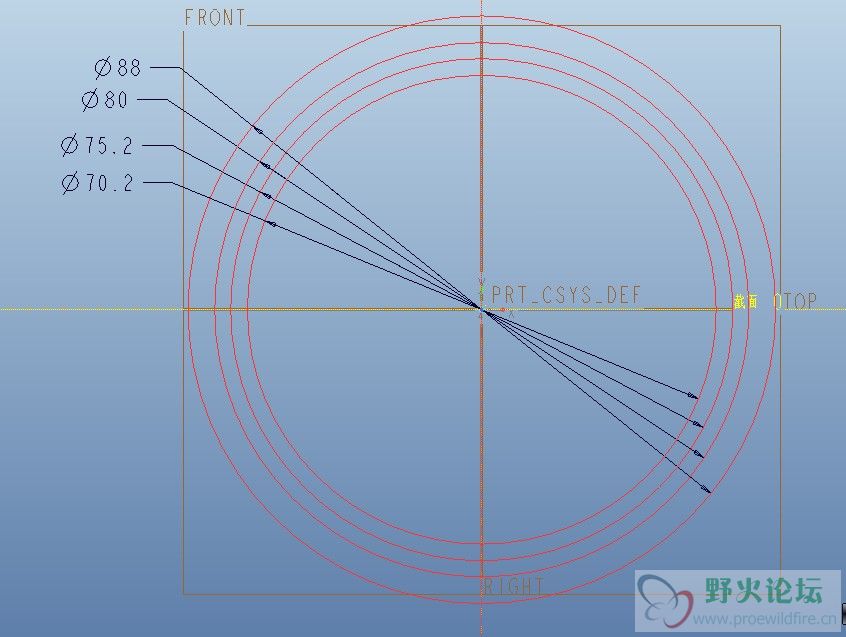

2.先草会出图二的形状圆基准曲线（直径参数自己填以后由关系式控制）

3.创建关系了！！点击工具--关系--查找范围--零件
添加关系，点击那几个圆看标识，再如图四添加
（添加完确定--再生）
4.创建渐开线的曲线基准
（从方程--完成--选默认坐标系--笛卡尔）
方程r=d1/2
theta=t*90
x=r*cos(theta)+r*sin(theta)*theta*(pi/180)
y=r*sin(theta)-r*cos(theta)*theta*(pi/180)
z=0
如图五所示

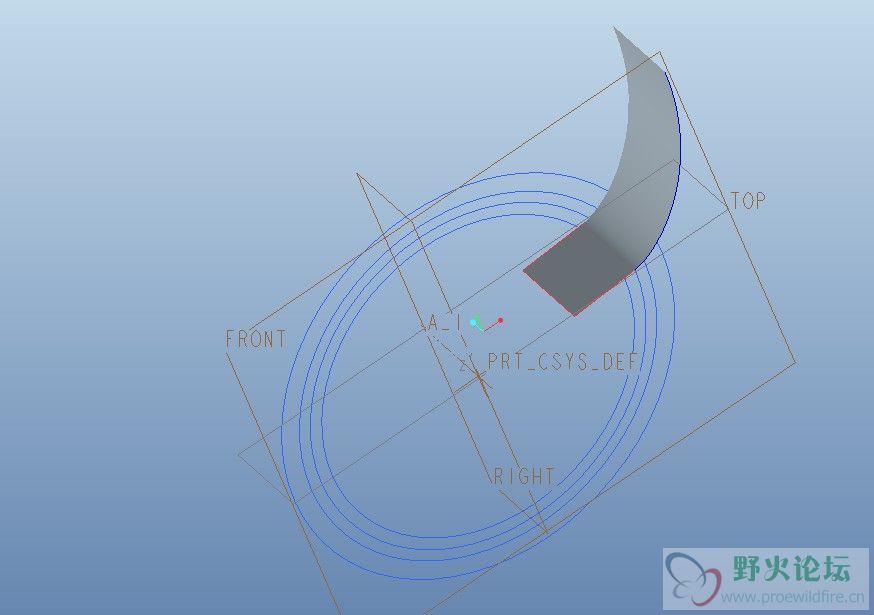

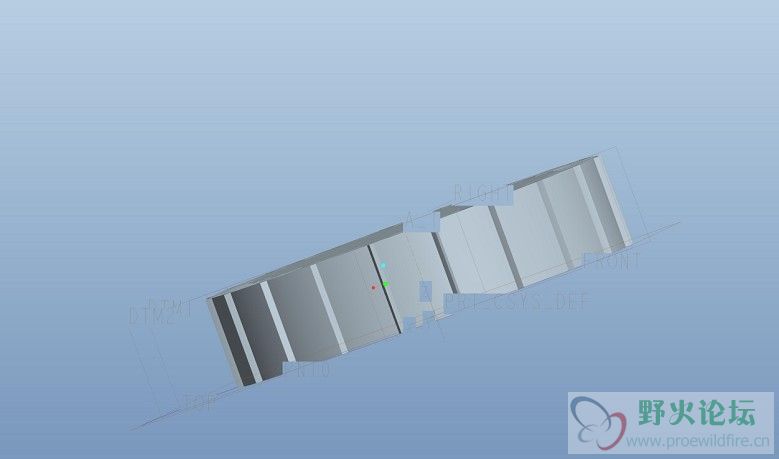

5.把做好的渐开线基准拉伸成曲面后在定义关系拉伸深度D4=B（拉伸--曲面选草会面FRONT默认参考右！-使用边点曲线-如图6）（图7）
6.把第五部的曲面延伸切向方向（图8）定义延伸距离关系 D5=D0/2

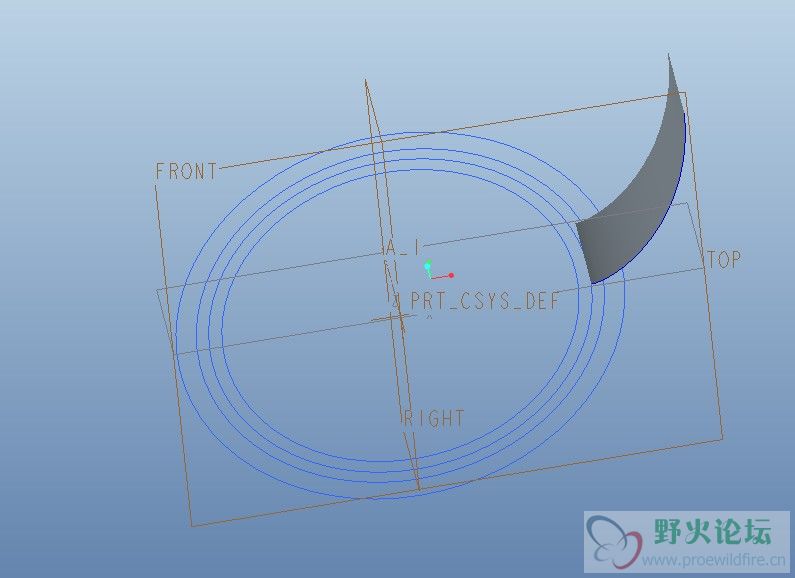

7.作基准轴A1 （top 和right参照），作基准点（用渐开线的拉伸面和渐开线和圆相交的圆为参照）如图9

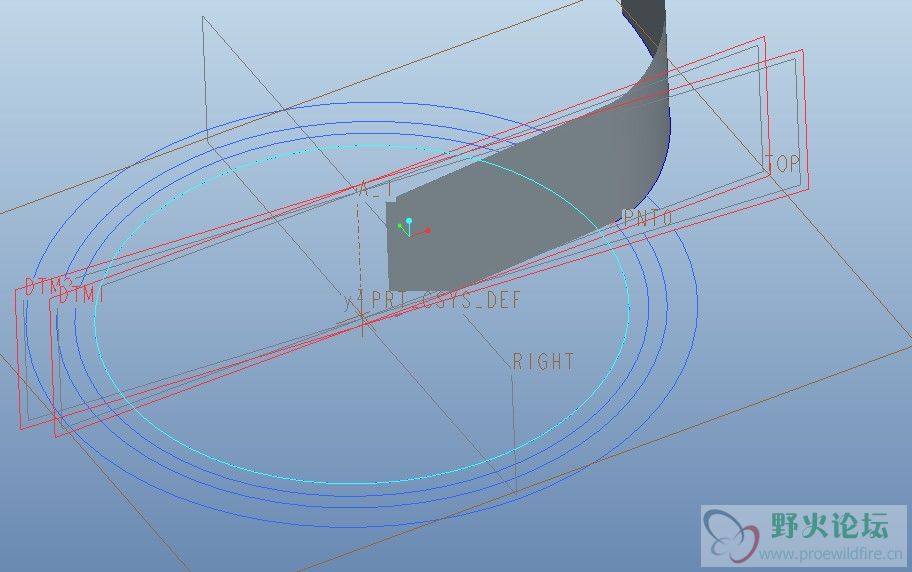

8.做基准平面dtm1（A1和pnt0）以dtm1参照旋转一定角度dtm2.在定义关系D7=90/Z 再生  图10

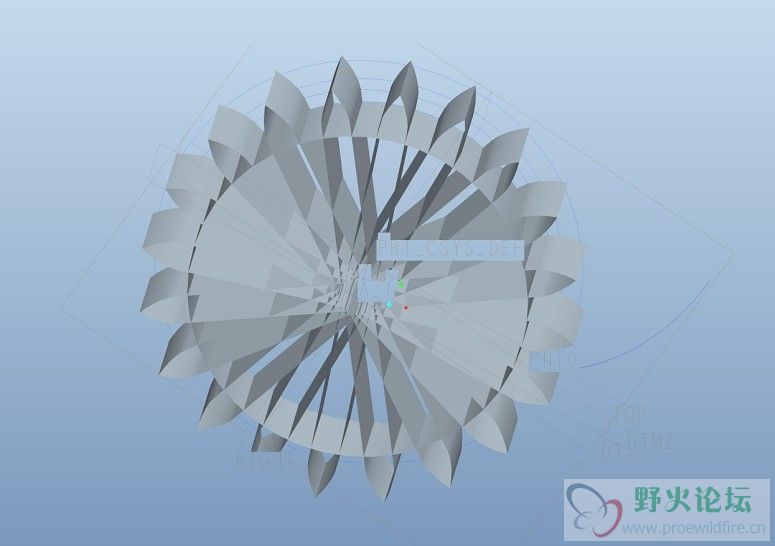

9.以dtm2参照镜像曲面 -- 合并--旋转复制（旋转复制的曲面定义关系D12/360）-- 再阵列（角度增量18个数19 定义角度增量和阵列个数分别 D13=D12 P14=Z-1）图11
10.与圆曲面合并图12--阵列，后在拉伸曲面最大的圆如图13

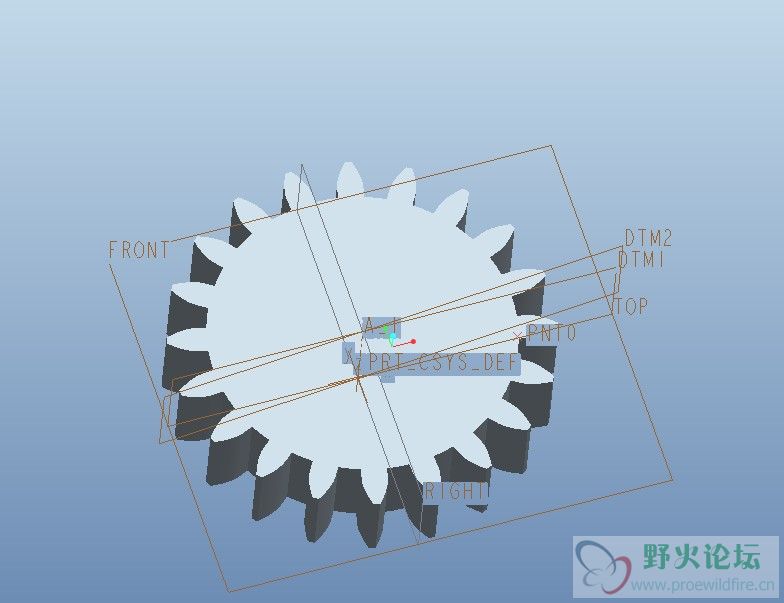

11.阵列曲面和上一步拉伸曲面合并在实体化图14
12.工具--程序--编辑设计在INPUT和END INPUT 编写如下信息
   M NUMBER
"请输入齿轮模数："
Z NUMBER
"请输入齿轮的齿数："
B NUMBER

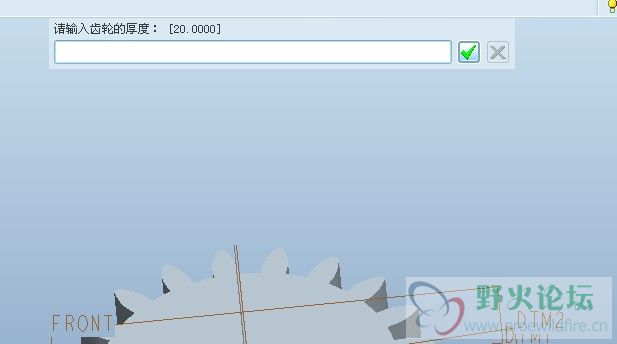

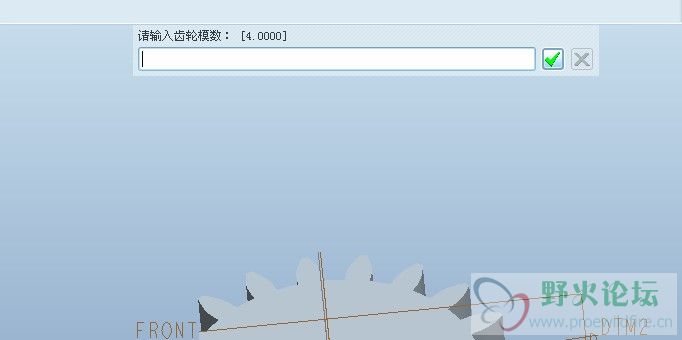

"请输入齿轮厚度："    图15  保存后选择应用到模型点“是”点输入根据自己需要改参数就完成了齿轮设计

全部下载 prt后解压用用点击再生就会提醒你点 enter 选取参数
