谁知道这个螺纹元件用什么特征画出来？

cancouid · 发表于 2010-10-4 13:53

要画出这个螺纹元件怎样测绘，怎样画？我用螺纹扫描怎样画都画不出这个截面来，它的截面是一端是由三段弧构成的......

[ 本帖最后由 cancouid 于 2010-10-5 23:18 编辑 ]

liuhuifeng · 发表于 2010-10-4 14:37

提示: 作者被禁止或删除内容自动屏蔽

cancouid · 发表于 2010-10-4 15:14

这另外一个角度

cancouid · 发表于 2010-10-4 15:16

如图

cancouid · 发表于 2010-10-5 11:23

请问有高手在吗？

cancouid · 发表于 2010-10-5 13:47

零件描述：这是一个双头螺纹元件，高度刚好是他的螺距，截面是由三段弧，中间的那段弧刚好与内径相切

沧海曾经 · 发表于 2010-10-5 16:38

截面：顶径、底径、顶面宽度、过渡圆弧半径
螺纹：螺距

完毕。

[不含内齿]

[ 本帖最后由沧海曾经于 2010-10-5 16:49 编辑 ]

cancouid · 发表于 2010-10-5 20:12

原帖由 沧海曾经 于 2010-10-5 16:38 发表
截面：顶径、底径、顶面宽度、过渡圆弧半径
螺纹：螺距
82860
完毕。

[不含内齿]

用什么特征画出来啊，大虾~~~

沧海曾经 · 发表于 2010-10-6 10:19

原帖由 cancouid 于 2010-10-5 20:12 发表用什么特征画出来啊，大虾~~~

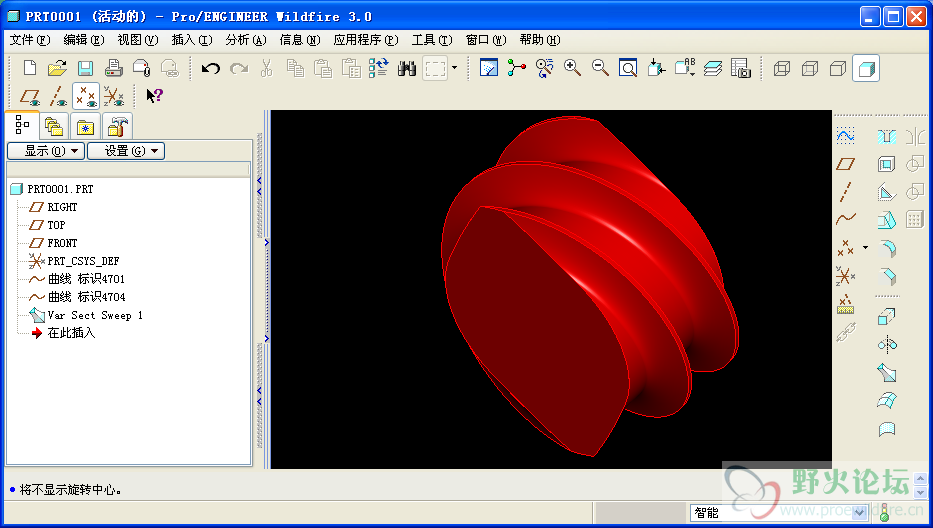

你试试看变截面扫描。其他方法应该也可以。

但是你说的螺旋扫描恐怕截面不好定义。

cancouid · 发表于 2010-10-6 14:08

很厉害啊，但我本来都是打算用这个画的，但是就画不出来，可以给我做个简单的教程吗？感激万分！！！
