二维图里的椭圆形怎么画

显示全部楼层 · 发表于 2010-9-9 15:22

提示: 作者被禁止或删除内容自动屏蔽

HYZeng · 发表于 2010-9-9 15:47

谁说画椭圆形只能垂直90度画?
无论在AUTOCAD或是PROE草绘里，任何角度的椭圆都可画，先确定椭圆两中心点的直线（３０度），再在此直线上画椭圆就出来了，＂复制旋转＂那是三维里的操作．

显示全部楼层 · 发表于 2010-9-9 15:58

提示: 作者被禁止或删除内容自动屏蔽

xxshilizhi · 发表于 2010-9-9 16:22

谁说画椭圆形只能垂直90度画?
无论在AUTOCAD或是PROE草绘里，任何角度的椭圆都可画，先确定椭圆两中心点的直线（３０度），再在此直线上画椭圆就出来了，＂复制旋转＂那是三维里的操作．

——上面的说法还没有听说过，请先生不妨详细说说步骤。

xxshilizhi · 发表于 2010-9-9 16:25

5.0以后的版本可以直接画楼主要求的那种，4.0不清楚。但3.0以前的版本，据我所知，没有直接画倾斜的椭圆的方法。

HYZeng · 发表于 2010-9-9 16:31

补充：如果你想在ｃａｄ中的轴测图中画３０度的椭圆，方法如下：
　　　１．调出＂草图设置对话框＂，方法有三：
　　　　　（１）把光标放在＂对象追踪＂上按右键，选＂设置＂；
　　　　　（２）直接输入"osnap"按回车；
（３）直接输入"DDRMODES"按回车；
　　　２.选＂极轴追踪＂，在勾选＂启用极轴追踪＂，在＂增量角＂下面框中输入你想要的角度３０度；
3.输入椭圆命令,选择等轴侧圆选项(I)回车;
选择圆心......，用F5切换方向。

xxshilizhi · 发表于 2010-9-9 16:33

原帖由 HYZeng 于 2010-9-9 16:31 发表
补充：如果你想在ｃａｄ中的轴测图中画３０度的椭圆，方法如下：
　　　１．调出＂草图设置对话框＂，方法有三：
　　　　　（１）把光标放在＂对象追踪＂上按右键，选＂设置＂；
　　　　　（２）直接输入"osnap ...

问题是在proe中如何实现。

HYZeng · 发表于 2010-9-9 16:37

给个proe画３０度的图片给你们看，但图片怎么放进来呢？

xxshilizhi · 发表于 2010-9-9 16:39

原帖由 HYZeng 于 2010-9-9 16:37 发表
给个proe画３０度的图片给你们看，但图片怎么放进来呢？

我想知道怎么画........

xxshilizhi · 发表于 2010-9-9 16:47

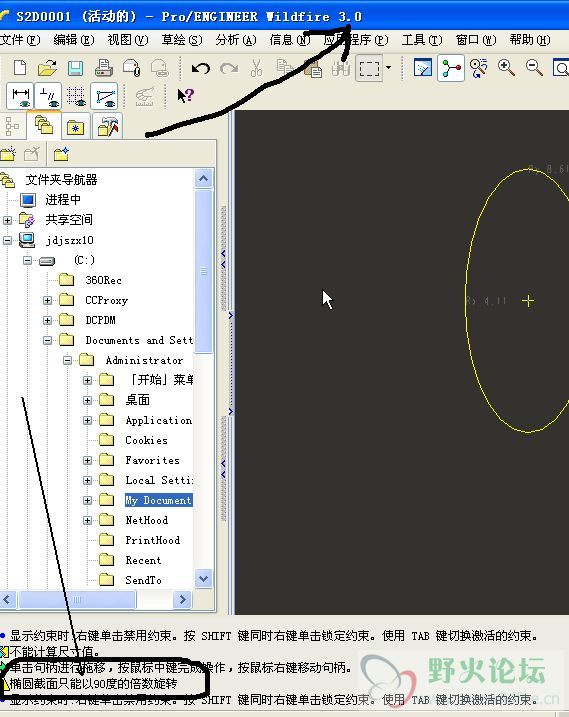

图片——————————————————————————————
