[求助] 表格内斜线如何制作

2 主题	42 回帖	0 威望

Rank: 1

积分: 48

发消息

发表于 2010-9-7 16:35 | 显示全部楼层 |阅读模式

如题请各位高手帮忙

2010-9-7 16-34-48.jpg

广告位招租 |请联系 QQ：28016688

回复

使用道具举报

1261 主题	4万回帖	899 威望

Rank: 10

积分: 47342

发消息

发表于 2010-9-7 22:58 | 显示全部楼层

自己画一条线吧

回复支持反对

使用道具举报

2 主题	42 回帖	0 威望

Rank: 1

积分: 48

发消息

楼主| 发表于 2010-9-10 15:50 | 显示全部楼层

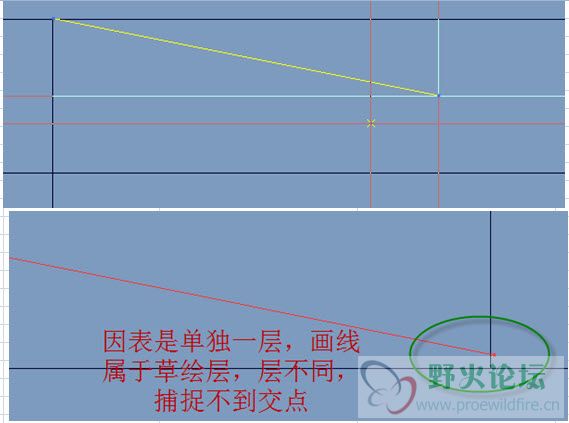

捕捉不到交点

2010-9-10 15-51-02.jpg

回复支持反对

使用道具举报

2 主题	42 回帖	0 威望

Rank: 1

积分: 48

发消息

楼主| 发表于 2010-9-13 15:16 | 显示全部楼层

继续拜请高手出山。

回复支持反对

使用道具举报

1 主题	5 回帖	1 威望

Rank: 1

积分: 11

发消息

发表于 2010-9-14 09:29 | 显示全部楼层

在草绘时，打开栅格，调整间距参数。
然后将首选项改成捕捉栅格交点。

一般在创建frm文件模板时都用这样的方法啊。。。

回复支持反对

使用道具举报

2 主题	42 回帖	0 威望

Rank: 1

积分: 48

发消息

楼主| 发表于 2010-9-21 11:41 | 显示全部楼层

您的方法实现了画线方面的突破，但有时表格线不一定在栅格上的交点上。
另表格内斜线不能拆分表格为两个表格。
请问还有别的绝技吗

回复支持反对

使用道具举报

6 主题	319 回帖	1 威望

Rank: 3 Rank: 3

积分: 352

发消息

发表于 2010-9-26 21:32 | 显示全部楼层

在CAD中画好，然后导入破鹅衣

回复支持反对

使用道具举报

2 主题	337 回帖	0 威望

Rank: 3 Rank: 3

积分: 357

发消息

发表于 2010-9-27 09:42 | 显示全部楼层

直接画可以的，你要调整草绘编辑器的

回复支持反对

使用道具举报

1 主题	237 回帖	0 威望

Rank: 3 Rank: 3

积分: 258

发消息

发表于 2010-9-27 09:50 | 显示全部楼层

画出来了，表格里的文字怎么搞
