求助，这个斜的圆柱怎么画上去的。。

784925k · 发表于 2010-9-6 16:09

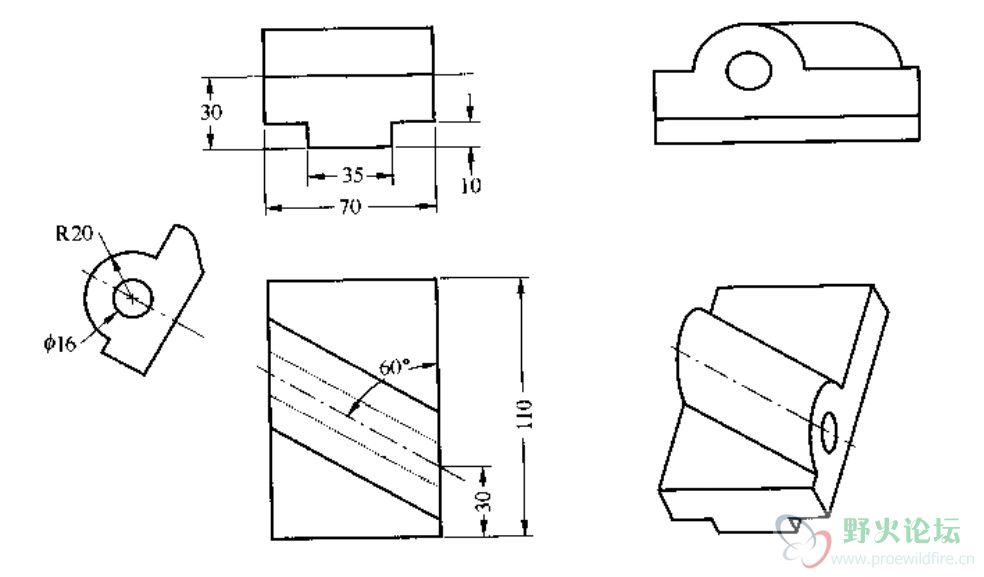

这个上面的斜面圆柱怎么画上去的。。谢谢！！

显示全部楼层 · 发表于 2010-9-6 16:24

提示: 作者被禁止或删除内容自动屏蔽

jenny · 发表于 2010-9-6 16:28


784925k于2010-9-6 21:04回复 3# jenny 的帖子:

可变剖面扫描怎么做，我不会，能详细的说一下吗？

[ 本帖最后由 yun0336wu 于 2010-9-6 21:28 编辑 ]

p86928037 · 发表于 2010-9-6 16:34

方法太多了没什么难度...

samshanwei · 发表于 2010-9-6 16:43

画个估计直接扫描注意截面与轨迹垂直问题！

gcxylcy · 发表于 2010-9-6 17:42

建一个新的基准面就可以了

qwerabcd · 发表于 2010-9-6 18:12

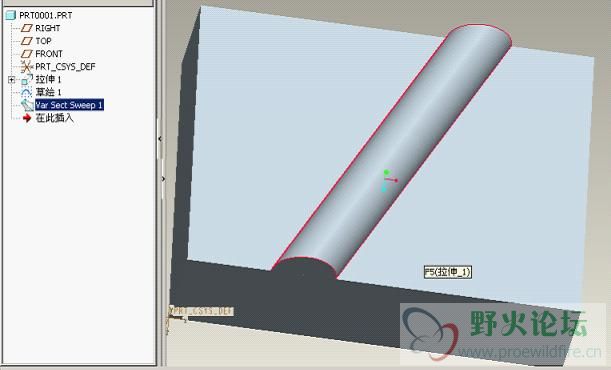

用扫描，截面垂直于莫一平面。老朽来一个。

prt0001.prt.rar (44.27 KB, 下载次数: 62)

[ 本帖最后由 qwerabcd 于 2010-9-7 20:29 编辑 ]

yun0336wu · 发表于 2010-9-6 18:39

   画了一个模型。

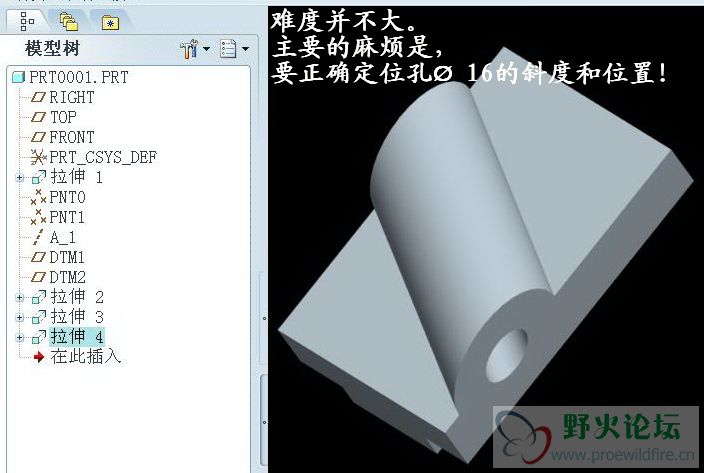

   难度并不大，而且确实方法很多，但重要的是，必需正确定位孔Ø16的斜度和位置！
   见图：


附件1：JPG截图

784925k的“斜圆柱”.rar (68.66 KB, 下载次数: 52)
附件2：PRT（By 5.0 M050）

prt0001.prt.rar (98.16 KB, 下载次数: 109)

[ 本帖最后由 yun0336wu 于 2010-9-6 21:12 编辑 ]

784925k · 发表于 2010-9-6 19:51

我就是不会做上面的那个带斜面的圆柱，我做出来的就是一个圆柱。麻烦你详细的说一下行吗？谢谢！

yun0336wu · 发表于 2010-9-6 21:21

原帖由 784925k 于 2010-9-6 19:51 发表
我就是不会做上面的那个带斜面的圆柱，我做出来的就是一个圆柱。麻烦你详细的说一下行吗？谢谢！

1，在 3# 回帖中，那个Ø16孔似未完成——尚未被完全“钻”通！是否该“返工”？！
2，在 8# 回帖中已经做了示范，从JPG截图中的“模型树”栏目中，可以看到为了这个斜孔的定位，设置了基准点和基准面……。这是此“带斜面的圆柱”建模的要点所在！
别人怎样用“可变剖面扫描”是别人的做法（未知其详），但在 8# 回帖中可以同时下载PRT，可供参考、研究此例的每一步骤！

[ 本帖最后由 yun0336wu 于 2010-9-6 21:37 编辑 ]
