请问这样的阵列如何画出？

vasaly · 发表于 2010-9-6 09:57

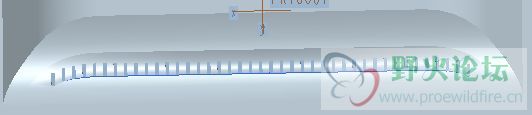

各位高手，想请教一下附件的散热孔洞，要怎样才能画出来？

我的做法是：

1  建立样条曲线

2  草绘，以刚画的两条样条曲线设为参考线，画中间的两条竖直线，端点吸附在样条曲线上

3  删除多余线条，尺寸阵列

但是就出不来？试了一整天了，疑惑不得解，，请各位高手帮看一下，感激不尽！！！！

lsg0303 · 发表于 2010-9-6 10:53

能阵列，但阵列出来的孔都是规整的
但你样板上两边的散热孔都不是正方形，上下边似乎是通过样条偏移出来才比较准确，但尺寸不知道怎么关联起来。

vasaly · 发表于 2010-9-6 14:00

楼上的请问你这种单线引导的是怎么画出来的啊？我连这个也没有画出来。。。请不惜赐教~~~

lsg0303 · 发表于 2010-9-6 20:37

你自己上面也说了啊，把孔的一个点约束在线上就OK了。然后驱动尺寸选定位尺寸，阵列
