螺纹修饰后倒角处的螺纹线如何去除

wle197341 · 发表于 2010-8-14 08:23

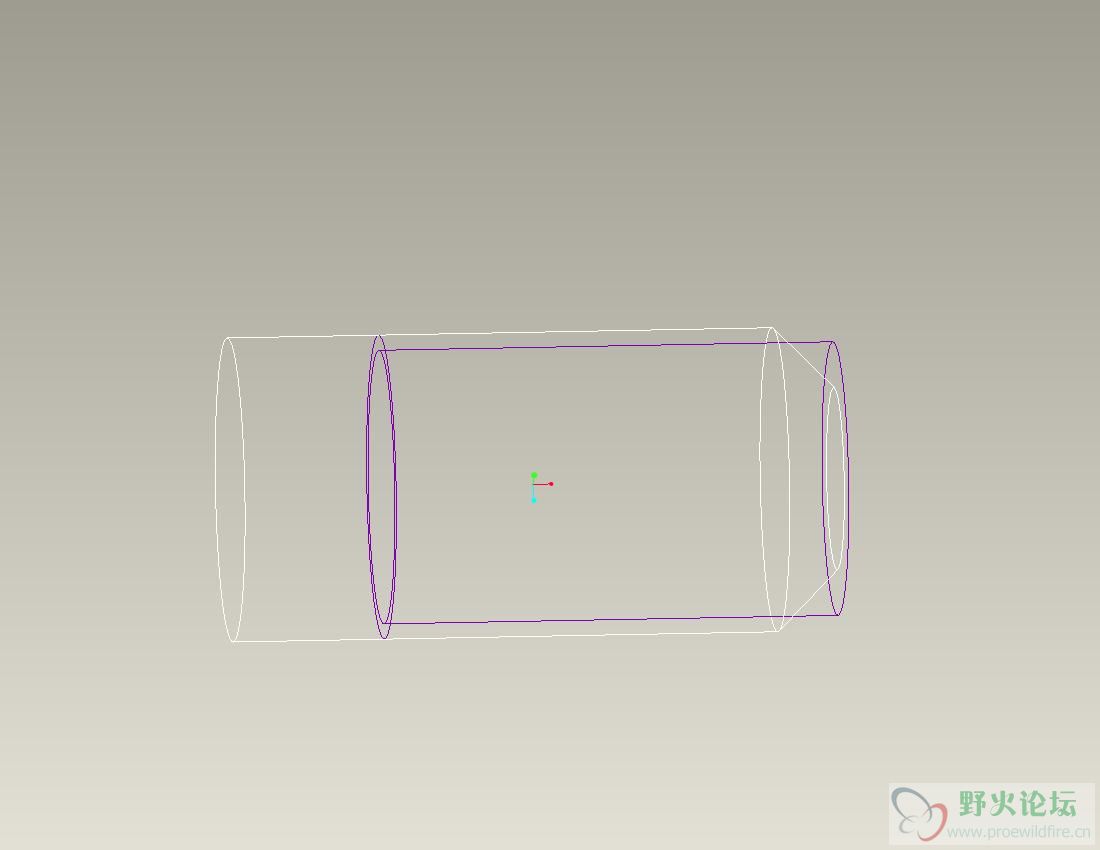

有哪位大侠能帮我解决这样的问题：螺纹修饰后倒角处的螺纹在出工程图示倒角部分的螺纹线如何去除

higher.001 · 发表于 2010-8-14 08:51

第一步
草绘>边>使用
把你需要的边“使用下来”

第二步
视图>绘图显示>边显示>拭除直线>
把你不需要的边拭除

另一种方法

在建修饰螺纹的时候，
螺纹起始曲面选择倒角的那个圆锥面，
然后再在螺纹终止出创建基准面

[ 本帖最后由 higher.001 于 2010-8-14 08:55 编辑 ]

f15200 · 发表于 2010-8-14 21:41

建议采取第三种方法：
在3D状态，建修饰螺纹的时候，
螺纹起始曲面选择倒角的那个圆锥面，
然后再在螺纹终止时采取“盲孔”表示深度。

100顺 · 发表于 2010-8-15 15:08

有时候也碰到这样的问题，楼上的办法都用不了。后来自己摸出个个万能的，最笨的办法。那些螺纹是曲面，可以做张面或者其它什么办法修剪掉多余的部分。

wle197341 · 发表于 2010-8-15 19:09

楼上几位介绍的方法，我试了都不行。不知哪位大侠还有别的好方法。

MIYAZAKI-AOI · 发表于 2010-8-15 21:26

学习一下

zhxiuq · 发表于 2010-8-16 17:25

路过，

xixihaha140 · 发表于 2010-8-22 17:02

我对这也很困惑

zhuanhao · 发表于 2010-8-22 21:25

学习了

HHSBGZXC2003 · 发表于 2010-8-24 17:22

原帖由 wle197341 于 2010-8-14 08:23 发表
有哪位大侠能帮我解决这样的问题：螺纹修饰后倒角处的螺纹在出工程图示倒角部分的螺纹线如何去除

你不要用修饰螺纹的方法，用孔特征就可以了，孔特征中是可以增加倒角、螺纹的。
