帮忙看看...这个怎么画啊

solidlay · 发表于 2010-8-11 19:19

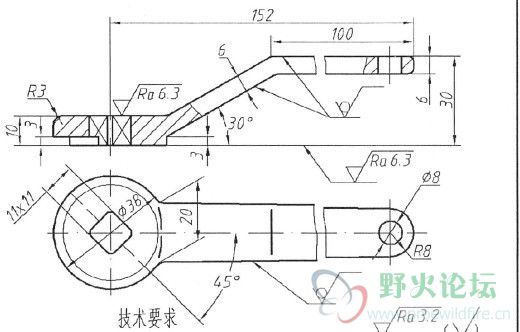

这个怎么画啊...

bekehanmu · 发表于 2010-8-11 19:29

这个很好画哦

sunson1097 · 发表于 2010-8-11 20:24

应该不会太难画吧。。。感觉上就几个拉伸切除就搞掂了呀。。。
如果我画，就先拉伸主视图的“Z“形状，再切除几下就可以了。。。PS：主视图的左下角切掉了一块，不知道是半圆形还是其他什么形状的。。。该图不全。。。

可能有误，不吝赐教。。。。。。。。。。

大蛙 · 发表于 2010-8-11 20:43

这个好画入门级

yxp2310 · 发表于 2010-8-11 20:58

学过机械制图的都会

sangmuju · 发表于 2010-8-11 21:00

相当好画。。认真思考下就会了

chunlai · 发表于 2010-8-11 22:21

扫描混合

jos13 · 发表于 2010-8-11 22:35

应该不难吧，理清楚尺寸关系

显示全部楼层 · 发表于 2010-8-11 23:24

提示: 作者被禁止或删除内容自动屏蔽

solidlay · 发表于 2010-8-12 14:46

怎么个弄法呢...我也觉得要用混合扫描

		自动登录	找回密码
密码			立即注册

05131029 该用户已被删除	发表于 2010-8-11 23:24 \| 显示全部楼层提示: 作者被禁止或删除内容自动屏蔽
05131029 该用户已被删除
	回复顶踩使用道具举报显身卡

[求助] 帮忙看看...这个怎么画啊
